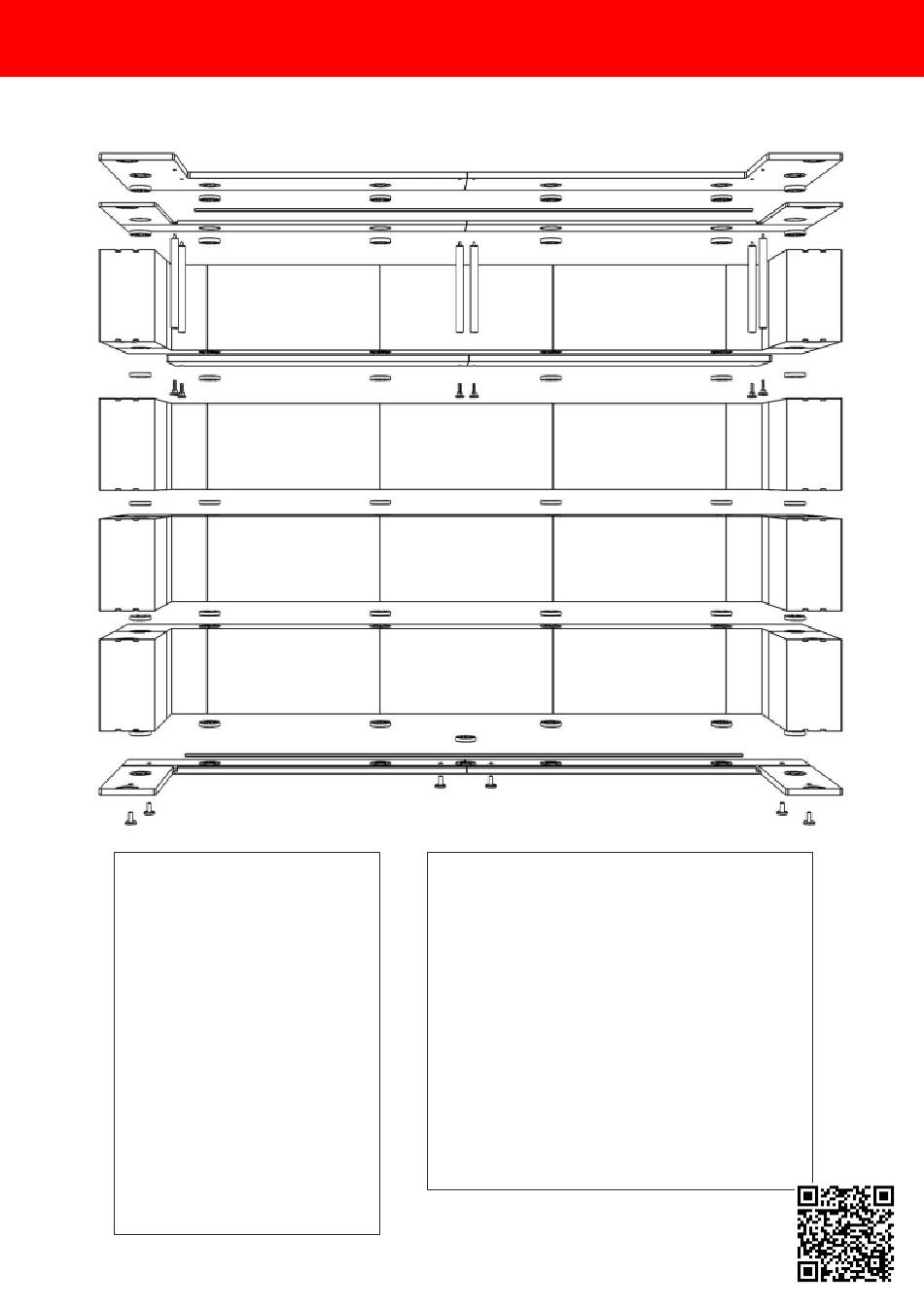

Geotech EISBAR 2 Montageanleitung

STÜCKLISTE
37 Stk. GEO Brick Ring
12 Stk. GEO Brick 50
8 Stk. GEO Brick 25
8 Stk. GEO Brick A
2 Stk. Sockelelement L + R
2 Stk. Zwischenplatte L + R
6 Stk. Aluminiumstange
6 Stk. Rändelschrauben
6 Stk. Gerätefüße
2 Stk. Ablageplatte L + R
2 Stk. Thekenplatte L + R
2 Stk. LED Streifen blau
14,4W/m
1 Stk. Netzteil 60W
1 Stk. Y-DC Verteiler
1 Stk. DC Verlängerung 1m
https://www.geotec-shop.com/eisbars/eisbar-standardprodukte/eisbar-aufbau-1/
EISBAR 2
AUFBAU
1. Gerätefüße verschrauben
2. Sockel ausrichten
3. LED Streifen in Nut einlegen (Leucht-
richtung nach oben)
4. Ringe in Nut einsetzen
5. Blöcke aufsetzen
6. Ringe in Nut einsetzen
7. Zwischenplatten aus Plexi aufsetzen
8. LED Streifen in Nut einlegen (Leucht-
richtung nach unten)
9. Ringe in Nut einsetzen
10. Theken- und Ablageplatte vor Aufsetzen
mit Alustangen und Rändelschrauben
verschrauben
