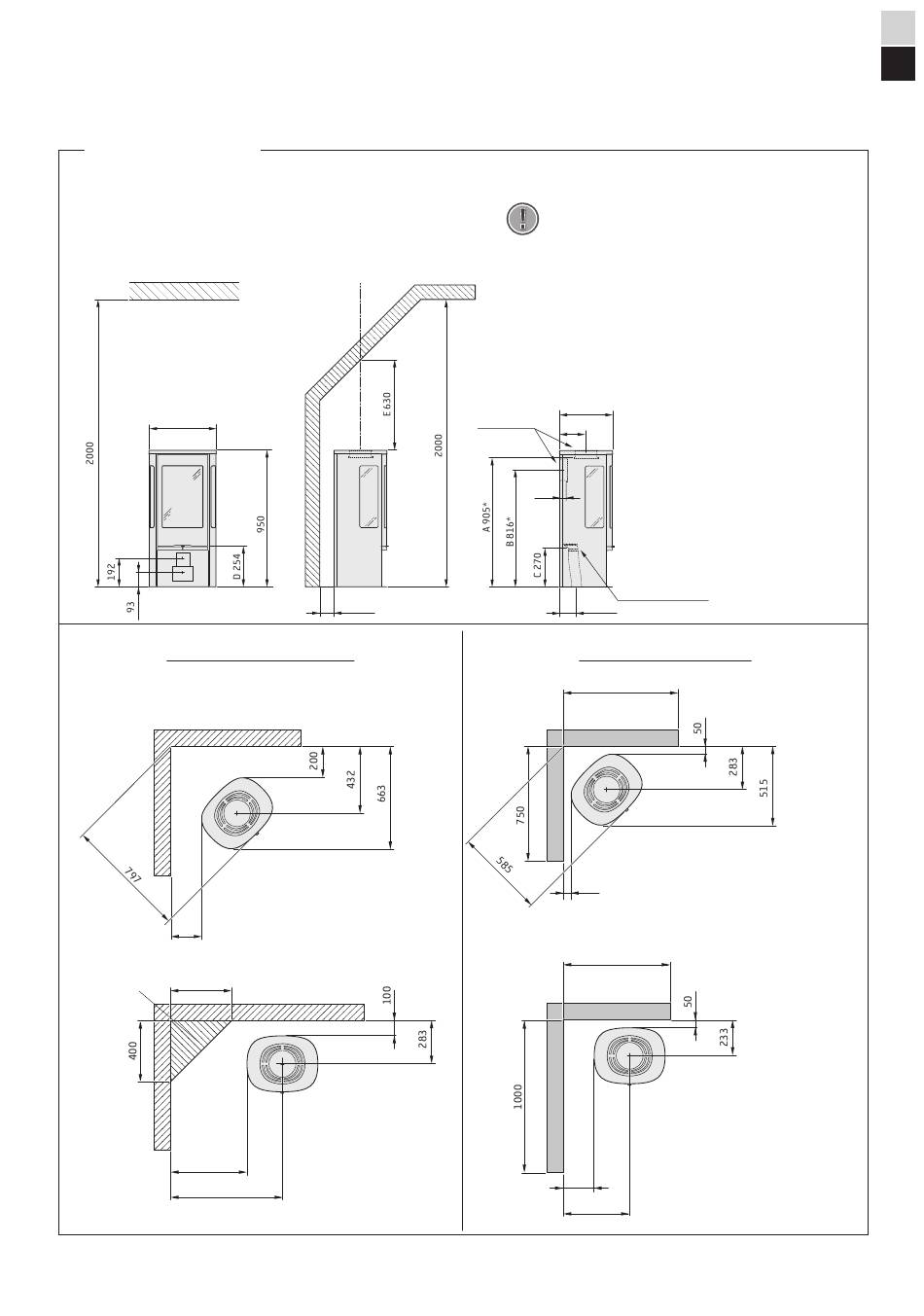

Installationsafstand
C856 / C856G Style
Brændbart loft
465
INSTALLATION MOD BRÆNDBAR VÆG
Brændbar væg
200
Tilladt område
for brændbar
400
bygningsdel
500
732
* Hvis brændeovnen placeres på en gulvplade af f.eks. glas (ekstraudstyr), påvirkes højden fra gulvet med et mål svarende til gulvpladens tykkelse. For fritliggende gulvplade i glas er dette mål 10 mm.
** For at undgå misfarvning af malede, ikke-brændbare vægge anbefaler vi den samme sideafstand som til brændbare vægge.
100
Brændbar væg
!
Fritliggende gulvplade i glas
(ekstraudstyr) medfører,
at tilslutningshøjden til
skorsten øges med 10 mm.
365
Ø150
183
46
Friskluftsstuds Ø67
113
INSTALLATION MOD BRANDMUR
750
Brandsikker væg
50
700
Brandsikker væg
200**
432**
Der skal være mindst 1,1 meter
foran brændeovnens åbning til
brændbare bygningsdele eller
indbo.
Målskitserne viser kun den mindst
tilladte installationsafstand for
brændeovnen. Ved tilslutning til
stålskorsten skal skorstenens
krav vedr. sikkerhedsafstand også
overholdes. Sikkerhedsafstanden
fra et uisoleret skorstensrør til
brændbare bygningsdele skal
være mindst 450 mm.
A = Højde fra gulv til
skorstenstilslutning opad
B = Højde fra gulv til c/c
skorstenstilslutning bagud
C = Højde fra gulv til
forbrændingsluftstuds
D = Højde fra gulv til lågens
underkant
E = Mindste højde til skrånende loft
ved skorstenes midte
