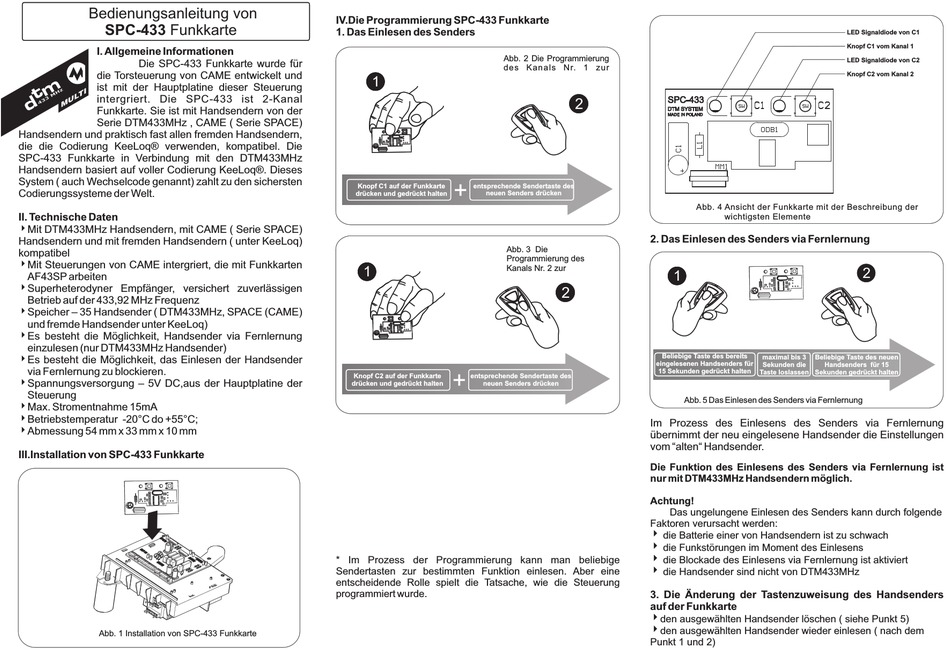

DTM System SPC-433 Bedienungsanleitung

Bedienungsanleitung von
SPC-433
Funkkarte
I. Allgemeine Informationen
Die SPC-433 Funkkarte wurde für
die Torsteuerung von CAME entwickelt und
ist mit der Hauptplatine dieser Steuerung
intergriert. Die SPC-433 ist 2-Kanal
Funkkarte. Sie ist mit Handsendern von der
Serie DTM433MHz , CAME ( Serie SPACE)
Handsendern und praktisch fast allen fremden Handsendern,
die die Codierung KeeLoq® verwenden, kompatibel. Die
SPC-433 Funkkarte in Verbindung mit den DTM433MHz
Handsendern basiert auf voller Codierung KeeLoq®. Dieses
System ( auch Wechselcode genannt) zahlt zu den sichersten
Codierungssysteme der Welt.
II. Technische Daten
Mit DTM433MHz Handsendern, mit CAME ( Serie SPACE)
4
Handsendern und mit fremden Handsendern ( unter KeeLoq)
kompatibel
Mit Steuerungen von CAME intergriert, die mit Funkkarten
4
AF43SP arbeiten
Superheterodyner Empfänger, versichert zuverlässigen
4
Betrieb auf der 433,92 MHz Frequenz
Speicher – 35 Handsender ( DTM433MHz, SPACE (CAME)
4
und fremde Handsender unter KeeLoq)
Es besteht die Möglichkeit, Handsender via Fernlernung
4
einzulesen (nur DTM433MHz Handsender)
Es besteht die Möglichkeit, das Einlesen der Handsender
4
via Fernlernung zu blockieren.
Spannungsversorgung – 5V DC,aus der Hauptplatine der
4
Steuerung
Max. Stromentnahme 15mA
4
Betriebstemperatur -20°C do +55°C;
4
Abmessung 54 mm x 33 mm x 10 mm
4
III.Installation von SPC-433 Funkkarte
Abb. 1 Installation von SPC-433 Funkkarte
IV.Die Programmierung SPC-433 Funkkarte
1. Das Einlesen des Senders
Abb. 2 Die Programmierung
des Kanals Nr. 1 zur
1 1
+
entsprechende Sendertaste des
Knopf C1 auf der Funkkarte
drücken und gedrückt halten neuen Senders drücken
Abb. 3 Die
Programmierung des
Kanals Nr. 2 zur
1 1
+
Knopf C2 auf der Funkkarte entsprechende Sendertaste des
drücken und gedrückt halten neuen Senders drücken
* Im Prozess der Programmierung kann man beliebige
Sendertasten zur bestimmten Funktion einlesen. Aber eine
entscheidende Rolle spielt die Tatsache, wie die Steuerung
programmiert wurde.
2
Abb. 4 Ansicht der Funkkarte mit der Beschreibung der
wichtigsten Elemente
2. Das Einlesen des Senders via Fernlernung
1 1
2
Beliebige Taste des bereits
eingelesenen Handsenders für
15 Sekunden gedrückt halten
Abb. 5 Das Einlesen des Senders via Fernlernung
Im Prozess des Einlesens des Senders via Fernlernung
übernimmt der neu eingelesene Handsender die Einstellungen
vom "alten" Handsender.
Die Funktion des Einlesens des Senders via Fernlernung ist
nur mit DTM433MHz Handsendern möglich.
Achtung!
Das ungelungene Einlesen des Senders kann durch folgende
Faktoren verursacht werden:
4
die Batterie einer von Handsendern ist zu schwach
4
die Funkstörungen im Moment des Einlesens
4
die Blockade des Einlesens via Fernlernung ist aktiviert
4
die Handsender sind nicht von DTM433MHz
3. Die Änderung der Tastenzuweisung des Handsenders
auf der Funkkarte
4 den ausgewählten Handsender löschen ( siehe Punkt 5)
den ausgewählten Handsender wieder einlesen ( nach dem
4
Punkt 1 und 2)
LED Signaldiode von C1
Knopf C1 vom Kanal 1
LED Signaldiode von C2
Knopf C2 vom Kanal 2
2
maximal bis 3 Beliebige Taste des neuen
Sekunden die Handsenders für 15
Taste loslassen Sekunden gedrückt halten
