WURM DSP-Booster Kurzanleitung
4-fach leistungsverstärker für fern-display
Quicklinks
1 DSP-Booster
4-fach Leistungsverstärker für Fern-Display
1.1

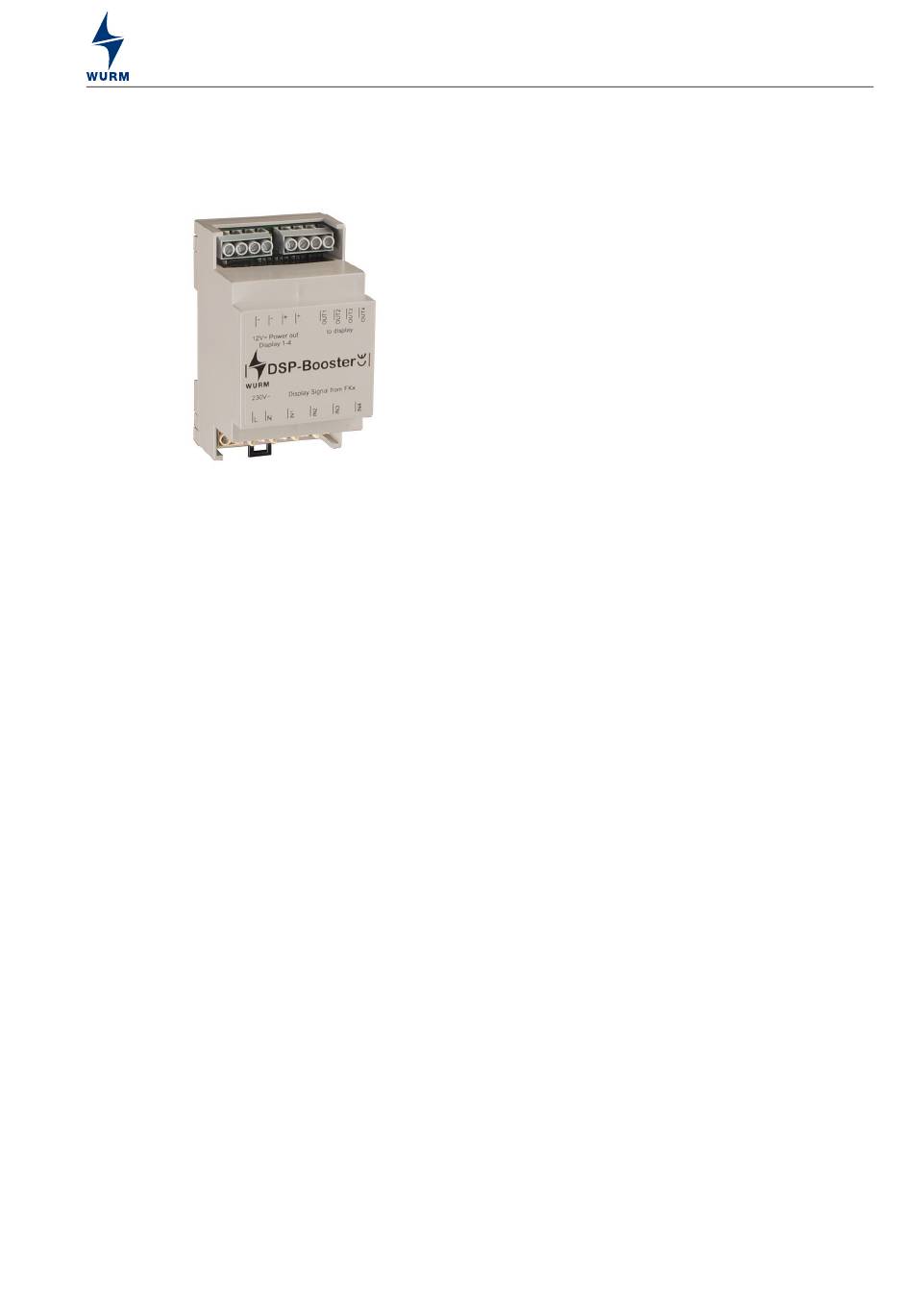

Frontansicht
Abb. 1: Frontansicht
1.2
Merkmale
•
Signalverstärker zur Leitungsverlängerung für 4 Fern-Displays (DSP002, DSP100, DSP-LCD)
•
Verlängerung bis 400m
•
Potenzialgetrennte Eingänge
DSP-Booster_V1.0_PI_2024-02_DE
Technische Änderungen vorbehalten
4-fach Leistungsverstärker für Fern-Display
DSP-Booster
1
Inhaltszusammenfassung für WURM DSP-Booster
- Seite 1 DSP-Booster 4-fach Leistungsverstärker für Fern-Display 1 DSP-Booster 4-fach Leistungsverstärker für Fern-Display Frontansicht Abb. 1: Frontansicht Merkmale • Signalverstärker zur Leitungsverlängerung für 4 Fern-Displays (DSP002, DSP100, DSP-LCD) • Verlängerung bis 400m • Potenzialgetrennte Eingänge DSP-Booster_V1.0_PI_2024-02_DE Technische Änderungen vorbehalten...
- Seite 2 Sie diese Anleitung, machen Sie sich mit dem Gerät vertraut und setzen Sie alle Sicherheitshinweise auf dem Produkt und in dieser Anleitung sowie die Sicherheitsrichtlinie der Firma Wurm GmbH & Co. KG Elektronische Systeme um. Halten Sie zum schnellen Nachschlagen diese Anleitung griffbereit und geben Sie diese bei Produktverkauf mit dem Gerät weiter.
- Seite 3 Anschluss FRIGOLINK-Kühlstellenfeldmodule FKV, FKL und FRIGO- ENTRY-Kühlstellenregler CRD-XP und CRDP-XP 4 vorkonfektionierte Kabel in der Länge 50cm sind dem DSP-Booster beigepackt. Andere Längen sind auf Anfrage lieferbar, maximal sind jedoch 7m möglich. Verbinden Sie mit diesem Kabel den DSP-Ausgang des Kühlstellenfeldmoduls FKx oder den Kühl- stellenregler CRD-XP oder CRDP-XP mit einem Displayeingang (IN1...IN4) am DSP-Booster.
- Seite 4 DSP-Booster 4-fach Leistungsverstärker für Fern-Display Gerät montieren Das Gerät ist für die Hutschienenmontage vorgesehen. Das Gehäuse hat gemäß DIN 43880 Norm- maße und ist für den Betrieb in Sicherungskästen, Verteilerschaltschränken und Lastteilen von Kühl- möbeln geeignet. Das Gerät ist ohne Abstand anreihbar.
