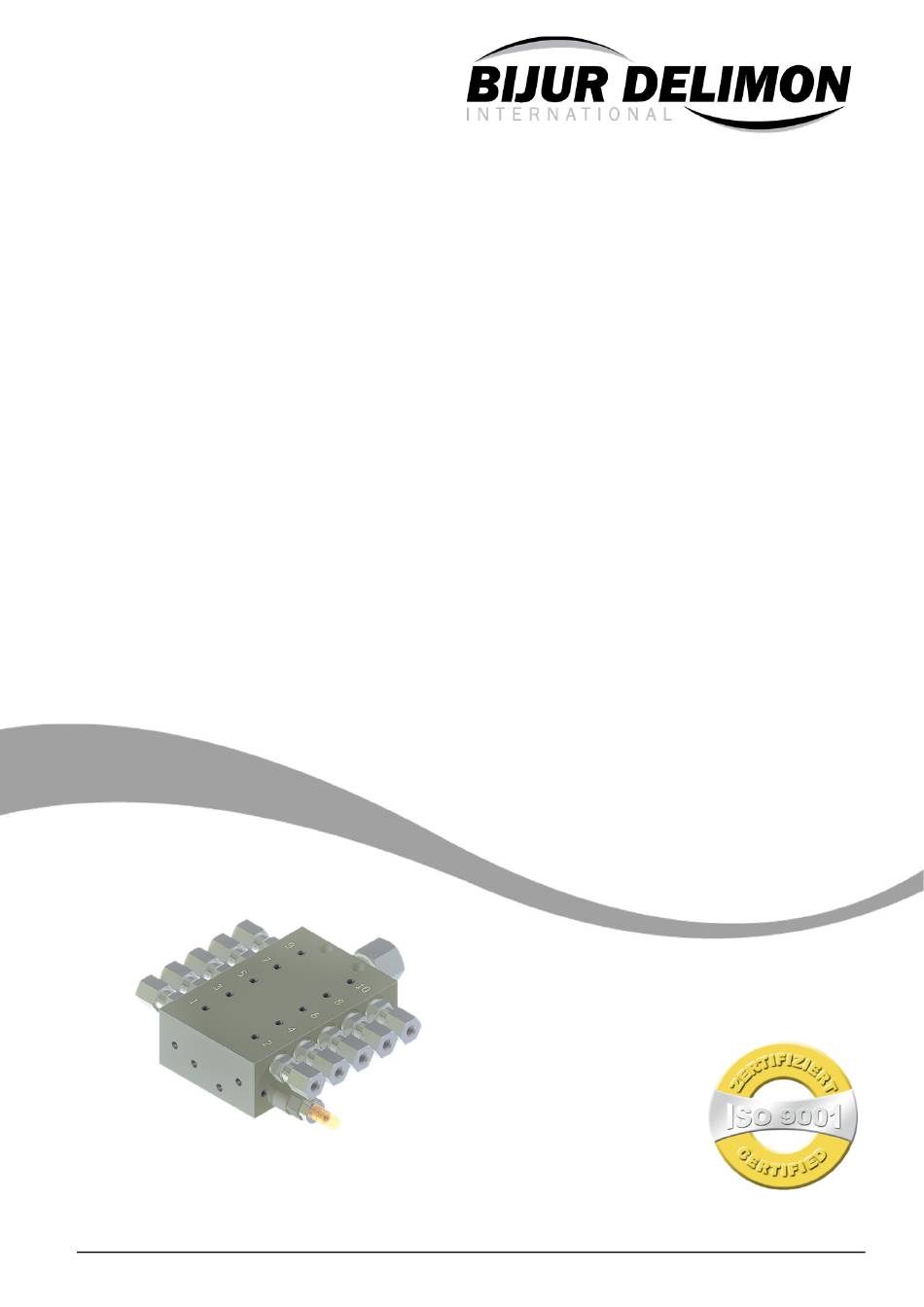

- Seite 1 Betriebsanleitung Progressiv- Blockverteiler PVB BA_2017_1_D_PVB BIJUR DELIMON INTERNATIONAL BA_2017_1_D_PVB...
-
Seite 2: Inhaltsverzeichnis
Kennzeichen für Fluidanschlüsse müssen unbedingt beachtet und in vollständig lesbarem Zustand gehalten werden. Hinweis: Es besteht erhöhte Rutsch- gefahr bei verschütteten/ausge- laufenen Schmiermitteln. Diese sind sofort sachgerecht zu beseitigen. Sicherheitshinweis nach DIN 4844, Warnung vor Rutschgefahr. BIJUR DELIMON INTERNATIONAL BA_2017_1_D_PVB... -
Seite 3: Sicherheit
Führen heiße oder kalte Produkt- bzw. Maschinenteile zu Gefahren, müssen diese Teile bauseitig gegen Berührung gesichert sein. Berührungsschutz für sich bewegende Teile (z.B. Kupplung) darf bei sich in Betrieb befindlicher Maschine nicht entfernt werden. BIJUR DELIMON INTERNATIONAL BA_2017_1_D_PVB... -
Seite 4: Anwendung Und Allgemeine Produktmerkmale
Funktion als Unterverteiler in großen Zweileitungsanlagen. AUFBAU UND FUNKTION Die PVB - Verteiler sind Kolbenverteiler, die den zugeführten Schmierstoff gleichmäßig verteilen. Dies wird durch die metallisch dichtenden Kolben erreicht, die den Schmierstoff progressiv (nacheinander) an die angeschlossenen Schmier- stellen dosieren. - Seite 5 AUFBAU UND FUNKTION Abhängig von der gewünschten Auslasszahl ist der PVB - Verteiler in 8 verschiedenen Baugrößen erhältlich (bzw. 6 in der Edelstahlvariante). In der Minimalkonfiguration sind 3 Kolben eingebaut für bis zu 6 Auslässe. Jede weitere Baugröße hat einen weiteren Dosierkolben bzw. ein zusätzliches Auslasspaar.
- Seite 6 Das erforderliche Material zum nachträglichen Verändern der Auslässe ist im Kapitel 9. „Zubehör“ aufgelistet. Überwachung Der PVB - Verteiler kann zur optischen Kontrolle der Kolbenbewegung am letzten Auslasspaar mit einem Bewegungsanzeiger ausgestattet werden. Bei einem Verteilerumlauf fährt der Bewegungsanzeiger einmal raus und wieder rein bzw. je nach Kolbenstellung umgekehrt.
-
Seite 7: Technische Daten
TECHNISCHE DATEN PVB - Verteiler Betriebsdruck max.: bei Ausführung mit Bewegungsanzeiger ......................... 160 bar bei druckfester Ausführung (ohne Bewegungsanzeiger) .................... 350 bar Dosiervolumen je Kolbenhub pro Auslass ..........................0,20 cm Ansprechdruck ....................................10 bar Temperaturbereich (ohne elektrische Überwachung) ..................... -20 bis +120°C Zulässiger Volumendurchfluss (für Öl) ...................... - Seite 8 Ausgangsstrom: ..................................max. 100 mA Schaltfunktion: .................................... Schließer Schaltfrequenz: ..................................max. 100 Hz Temperaturbereich: ................................-25 bis +70°C Kurzschlussschutz: ..................................getaktet Anschluss: ........................PUR-Kabel / 0,3 m mit M12-Steckverbindung Gehäusewerkstoff: ....................PEEK (Polyether-Etherketon) / V4A (1.4571) Anschlussbild und Abmessungen: BIJUR DELIMON INTERNATIONAL BA_2017_1_D_PVB...
-
Seite 9: Verteilerkonfiguration Und Codierung
Ohne Einlassverschraubung, nur Auslassverschraubungen ... 00 Einlassverschraubung für Rohr Ø 6 mm und Auslassverschraubungen ..............01 Einlassverschraubung für Rohr Ø 10 mm und Auslassverschraubungen ..............02 Keine Verschraubungen (Sonderverschraubungen müssen aus der Zubehörtabelle Seite 12/13 gewählt werden) ..03 BIJUR DELIMON INTERNATIONAL BA_2017_1_D_PVB... -
Seite 10: Bestellbeispiele
Umlauf nicht relevant. Es macht in der Praxis keinen Unterschied, ob ein Verteiler z.B. 3 x 0,4 oder 3 x 0,8 cm je Umlauf an die Schmierstelle (SST) abgibt. Ausschlaggebend ist nur die Pumpenfördermenge und deren Aufteilung über den PVB - Verteiler, wie folgendes Rechenbeispiel verdeutlicht. - Seite 11 Fett oder niedrige Umgebungstemperatur ein Förderdruck über 160 bar entstehen kann. In den meisten Anwendungsfällen sind 160 bar ausreichend. Die Berechnung des Anlagendrucks führen wir mit Hilfe unserer umfassenden Rheometer- Datenbank für Sie durch. Bei Bedarf bieten wir Ihnen gerne Versuche speziell für Ihre Fettsorte an. BIJUR DELIMON INTERNATIONAL BA_2017_1_D_PVB...
-
Seite 12: Zubehör
Anschweißplatte für Baugröße bis 14 Auslässe (L=150) 74362P048 Anschweißplatte für Baugröße bis 16 Auslässe (L=165) 74362P049 Anschweißplatte für Baugröße bis 18 Auslässe (L=180) 74362P050 Anschweißplatte für Baugröße bis 20 Auslässe (L=195) 74362P051 *jeweils 2 Stück / Verteiler erforderlich BIJUR DELIMON INTERNATIONAL BA_2017_1_D_PVB... -
Seite 13: Montage, Installation Und Inbetriebnahme
„Abschmierhilfen“. MONTAGE, INSTALLATION UND INBETRIEBNAHME Die Montage des PVB – Verteilers darf nur von qualifiziertem Fachpersonal durchgeführt werden. Es ist geeignetes, handelsübliches Werkzeug zur Montage von Rohrleitungen und Schneidringverschraubungen zu verwenden. Wenden Sie sich bei Bedarf an unsere Serviceabteilung. Wir stellen Ihnen Servicetechniker oder Richtmeister für Montage, Schulung und Einweisung zur Verfügung –... - Seite 14 Bei der Installation der Verteiler ist darauf zu achten, dass diese möglichst nah und mittig der angeschlossenen Schmierstellen positioniert sind (soweit möglich). o Die PVB - Verteiler müssen für Wartungs- und Kontrollzwecke leicht zugänglich sein. Montage der Rohr- bzw. Schlauchleitungen: o Die Schmierstellenleitungen müssen vor der Montage mit Schmierstoff vorgefüllt werden.
-
Seite 15: Wartung Und Instandhaltung
WARTUNG UND INSTANDHALTUNG Der PVB - Verteiler ist grundsätzlich wartungsfrei. Maßnahmen zur Instandhaltung sind bei ordnungsgemäßem Betrieb nicht erforderlich. Vom Öffnen / Zerlegen des Verteilers raten wir dringend ab. Die Kolben sind indviduell in jede Bohrung eingepasst und kleinste Verschmutzungen können zu Funktionsstörungen führen. Das Öffnen der Verschlussschrauben und Herausnehmen der Kolben darf nur in sauberer Umgebung und durch qualifiziertes Fachpersonal erfolgen. -
Seite 16: Ersatzteile
Art.Nr. 66925-1311 LAGERUNG UND TRANSPORT Der PVB – Verteiler muss trocken und vor äußeren Einwirkungen geschützt transportiert bzw. gelagert werden. Der zulässige Temperaturbereich sollte auch bei der Lagerung eingehalten werden. Im Einzelfall wenden Sie sich bitte an uns zur Abklärung.
