innoflyer A2-LightDriver CPLL2x2 Bedienungsanleitung
Inhaltszusammenfassung für innoflyer A2-LightDriver CPLL2x2

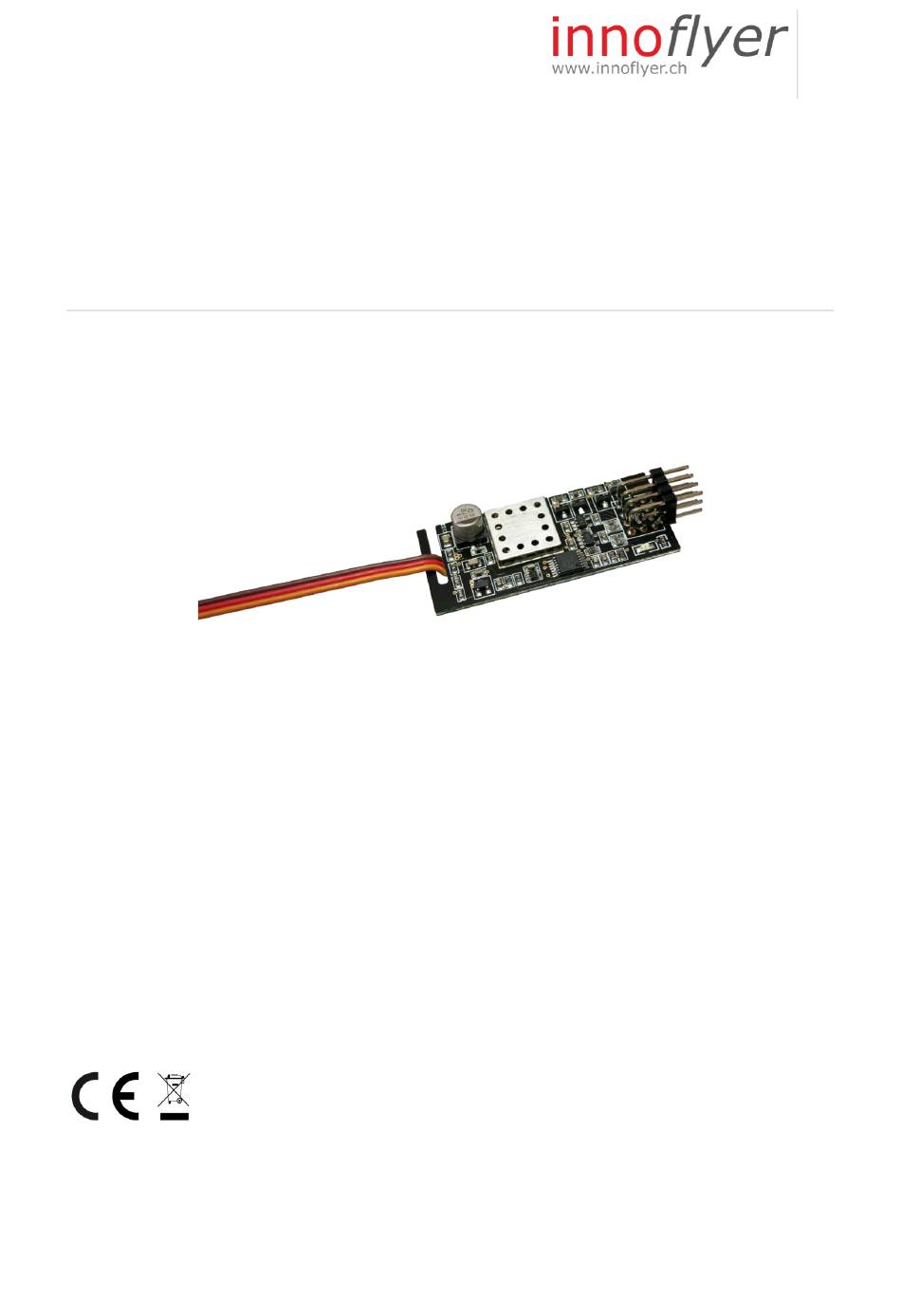

- Seite 1 Manual A2-LightDriver CPLL2x2 A2-LightDriver CPLL2x2 12.06.2014 V1.1 © innoflyer │ www.innoflyer.ch │ info@innoflyer.ch...
-
Seite 2: Inhaltsverzeichnis
Programmierung ..................5 Übersicht der Konfigurationsmenüs ............6 LCA Settings ................... 7 LCB Settings ................... 8 SLA Settings ................... 9 SLB Settings ..................10 General Settings ..................11 Tips& Tricks ..................... 12 12.06.2014 V1.1 © innoflyer │ www.innoflyer.ch │ info@innoflyer.ch... -
Seite 3: Intro
Manual A2-LightDriver CPLL2x2 Intro Der Light Driver “A2-LightDriver CPLL2x2” ergänzen unser Driver-Sortiment im wichtigen Segment der kompakt Geräte in der mittleren Leistungsklasse (CPLL) mit 100mA LED-Strom. Es stehen 2 Dauerlicht-Kanäle und 2 Strobe-Kanäle zur Verfügung welche alle unabhängig voneinander mit vielen Optionen individuell programmiert werden können. -
Seite 4: Anschlussbelegung
Connector angeschlossen werden. Immer nur LightSourcen mit der richtigen Leistungsklasse verwenden! Sobald Interface Stromversorgung angeschlossen wird, sind alle 4 Light Sourcen in Betrieb (Default Einstellungen). Die Status-LED zeigt durch langsames Blinken den ordnungsgemässen Betrieb des LightDrivers an. 12.06.2014 V1.1 © innoflyer │ www.innoflyer.ch │ info@innoflyer.ch... -
Seite 5: Programmierung
Manual A2-LightDriver CPLL2x2 Programmierung Der A2-LightDriver CPLL2x2 kann durch Einstellen vieler Optionen individuell an das Modell angepasst werden. Alle Parameter werden vorzugsweise via Gaskanal gemäss folgendem Ablauf eingestellt: 1. Gasknüppel auf vollen Servoweg testen. Allenfalls auf 100% oder +-100% je nach Fernsteuerung vorübergehend anpassen 2. -
Seite 6: Übersicht Der Konfigurationsmenüs
Manual A2-LightDriver CPLL2x2 Details siehe Seite 11 Übersicht der Konfigurationsmenüs Betriebsbereit Details siehe Seite 10 Betriebsbereit Details siehe Seite 9 Start der Programmierung Betriebsbereit Details siehe Seite 8 Betriebsbereit Details siehe Seite 7 Betriebsbereit 12.06.2014 V1.1 © innoflyer │ www.innoflyer.ch │ info@innoflyer.ch... -
Seite 7: Lca Settings
RC Schaltpunkt LC A Legt die Einschaltschwelle des Light Channels A fest. In der Einstellung „immer ein“ bleibt LC A unabhängig vom RC Interface immer eingeschalten. Nach erfolgreicher Konfiguration wird der Prog. Mode beendet. 12.06.2014 V1.1 © innoflyer │ www.innoflyer.ch │ info@innoflyer.ch... -
Seite 8: Lcb Settings
RC Schaltpunkt LC B Legt die Einschaltschwelle des Light Channels B fest. In der Einstellung „immer ein“ bleibt LC B unabhängig vom RC Interface immer eingeschalten. Nach erfolgreicher Konfiguration wird der Prog. Mode beendet. 12.06.2014 V1.1 © innoflyer │ www.innoflyer.ch │ info@innoflyer.ch... -
Seite 9: Sla Settings
Blinkmusters ein Strobe: Blinkmuster wird als Synchronisierung statt. altes, langsam an- und klassisches Strobepattern abschwellendes Beacon simuliert. ausgeführt. Eine Synchronisierung des Beacons ist nicht möglich. Nach erfolgreicher Konfiguration wird der Prog. Mode beendet. 12.06.2014 V1.1 © innoflyer │ www.innoflyer.ch │ info@innoflyer.ch... -
Seite 10: Slb Settings
Blinkmusters ein Strobe: Blinkmuster wird als Synchronisierung statt. altes, langsam an- und klassisches Strobepattern abschwellendes Beacon simuliert. ausgeführt. Eine Synchronisierung des Beacons ist nicht möglich. Nach erfolgreicher Konfiguration wird der Prog. Mode beendet. 12.06.2014 V1.1 © innoflyer │ www.innoflyer.ch │ info@innoflyer.ch... -
Seite 11: General Settings
Alarmschwelle aktiviert werden. Beim Erreichen der Alarm-Spannung blinken die Status LED, SL A und SL B in rascher Folge. Zum Rückstellen des Alarms ist ein Reset erforderlich. Nach erfolgreicher Konfiguration wird der Prog. Mode beendet. 12.06.2014 V1.1 © innoflyer │ www.innoflyer.ch │ info@innoflyer.ch... -
Seite 12: Tips& Tricks
LightDriver SL flashen. Sync Wird die Einstellung „freilaufend“ gewählt, laufen die so konfigurierten Strobe Lights immer leicht „durcheinander“, also nie synchron. Der A2-LightDriver CPLL2x2 ist mit einem modernen Schaltwandler und einer Stromquelle für jede einzelne LightSource ausgerüstet. Dadurch fällt Erwärmung...
