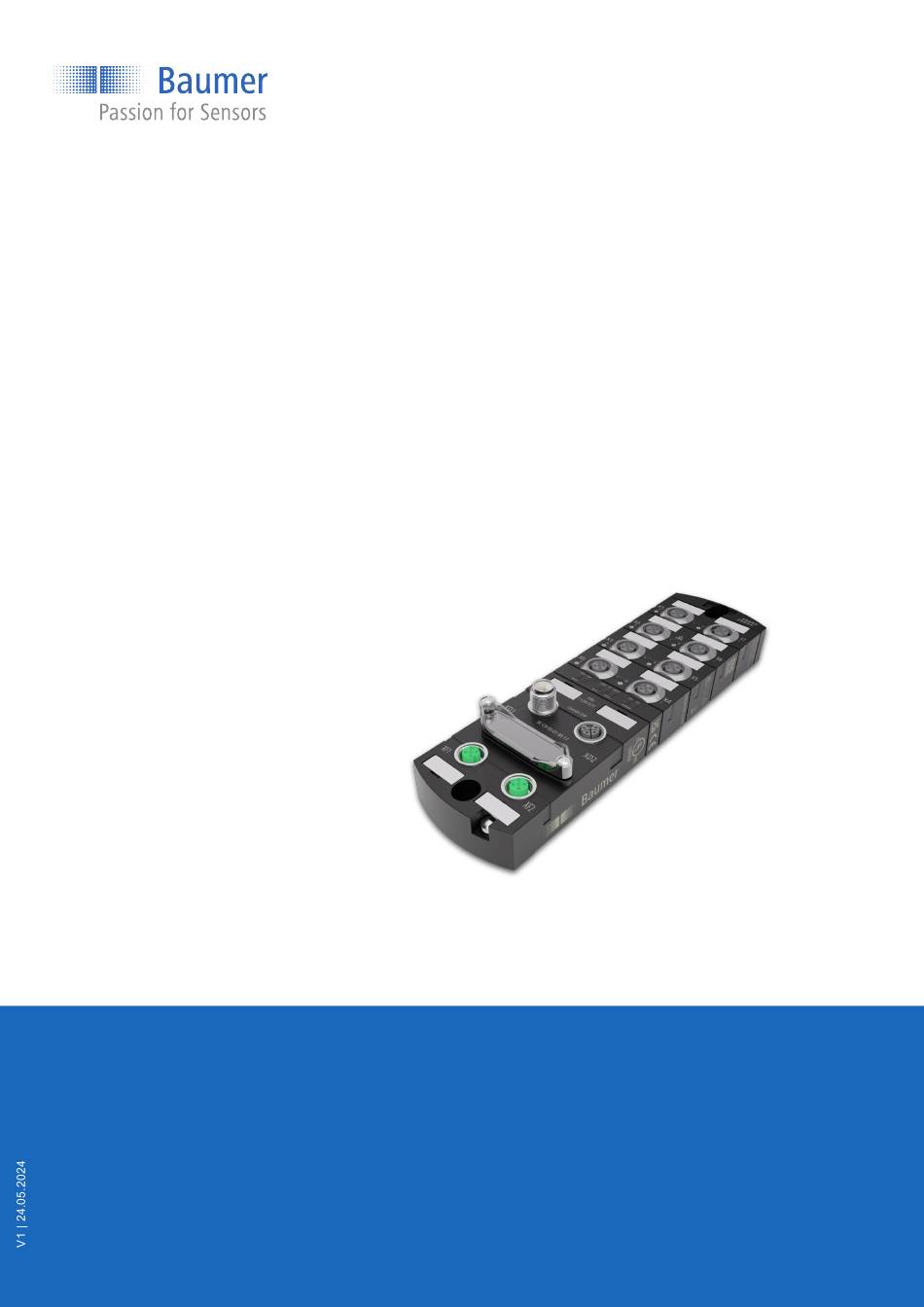

Seite 1 Betriebsanleitung CM50I.PN IO-Link Master mit PROFINET...
Seite 2: Zu Diesem Dokument
Zum Verständnis des Dokuments sind allgemeine Kenntnisse der Automatisierungstechnik er- forderlich. Darüber hinaus erfordert die Planung und der Einsatz von Automatisierungssyste- men technische Fachkenntnisse, die nicht in diesem Dokument vermittelt werden. Mitgeltende Dokumente Als Download unter www.baumer.com: ▪ Betriebsanleitung ▪ Datenblatt ▪ Gerätebeschreibungsdatei ▪...
Seite 3 PROFIBUS Nutzerorganisation e.V. (PNO) EtherNet/IP ODVA, Inc. IO-Link c/o PROFIBUS Nutzerorganisation e.V. (PNO) STUDIO 5000 LOGIX DESIGNER Rockwell Automation Inc. Software-Tools Verwendete Software Totally Integrated Automation (TIA) Portal der Siemens AG Studio5000, Rockwell Automation Inc Baumer Sensor Suite (BSS) V1 | CM50I.PN Betriebsanleitung...
Seite 4 Zu diesem Dokument Baumer Spezifikationen Spezifikation Link GSDML Technical Specification for PROFINET IO www.profibus.com Version 2.34 vom 08.2017 PROFINET www.profibus.com Spezifikation V2.4 IO-Link www.io-link.com Version 1.1.2 vom 07.2013 INFO Features der IO-Link-Spezifikation V 1.1.3 werden unterstützt. Betriebsanleitung CM50I.PN | V1...
Seite 5: Allgemeine Hinweise
Steckergehäuse verbunden werden. Entsorgung (Umweltschutz) Gebrauchte Elektro- und Elektronikgeräte dürfen nicht im Hausmüll entsorgt wer- den. Das Produkt enthält wertvolle Rohstoffe, die recycelt werden können. Ent- sorgen Sie dieses Produkt deshalb am entsprechenden Sammeldepot. Weitere Informationen siehe www.baumer.com. V1 | CM50I.PN Betriebsanleitung...
Seite 6 Sicherheit und Unfallverhütung beachten. Beim Einsatz aggressiver Medien die Materialbeständigkeit prüfen. INFO Eingriffe in die Hard- und Software darf nur Fachpersonal von Baumer durchführen, ausgenom- men Firmware-Updates. INFO Nur ein Netzteil verwenden, das im Fehlerfall max. 60 V DC bzw. 25 V AC zulässt. Es muss SELV oder PELV entsprechen.
Seite 7 Baumer Sicherheit Schutzmassnahmen des Betreibers der Maschine Die Hinweise dieser Anleitung beachten. Die Prüfvorschriften in den Betriebsanleitungen aller angeschlossenen Komponenten be- achten. V1 | CM50I.PN Betriebsanleitung...
Seite 8 Beschreibung Baumer Beschreibung Gerät CM50I.PN PROFINET, Kompaktmodul, Kunststoff PROFINET über M12 D-kodiert Energie über M12 Power L-kodiert, 5-polig 8x M12 Steckplätze, digitale Eingänge/Ausgänge/8 IOL, A-kodiert Betriebsanleitung CM50I.PN | V1...
Seite 9 Drehschalter Ethernet Port 1, M12 D-kodiert Ethernet Port 2, M12 D-kodiert Masseband für Funktionserde 4.1.2 Aufbau der Produktbezeichnung Die Bezeichnung folgt einem Schema, das einen Rückschluss auf seine Funktion erlaubt. CM50I Produktfamilie Industrial Ethernet Protocol PROFINET V1 | CM50I.PN Betriebsanleitung...
Seite 10 M12-Stecker/Buchse L-kodiert, POWER IN/OUT Pin 1 Pin 2 Pin 3 Pin 4 Pin 5 M12-Buchse D-kodiert Port 1 / Port 2 XF1 / XF2 Pin 1 Tx + Pin 2 Rx + Pin 3 Tx - Pin 4 Rx - Pin 5 n.a. Betriebsanleitung CM50I.PN | V1...
Seite 11 X0 ... X7 LED digitale Eingänge und digi- tale Ausgänge oder IO-Link LED BUS RUN LED CfgF LED LNK1/ACT1 LED LNK2/ACT2 LED Status (ST) LED POWER UA LED POWER US Sehen Sie dazu auch 2 LED-Anzeige [} 118] V1 | CM50I.PN Betriebsanleitung...
Seite 12 An Pin 4 ist die IO-Link-Kommunikation (C/Q) aktiviert, ein IOL-Device kann angeschlossen und verwendet werden. Durch die azyklischen Daten können die Geräteparameter von einem IO-Link-Device geschrie- ben bzw. Parameter, Messwerte und Diagnosedaten von einem IO-Link-Device gelesen wer- den. Betriebsanleitung CM50I.PN | V1...
Seite 13 Die Daten auf dem IO-Link-Device werden mit Index und Sub-Index eindeutig adressiert. Der Zugriff auf diese Daten erfolgt mit dem sogenannten IOL-CALL Baustein. Dieser wird in der Regel von dem SPS-Hersteller als Hantierungsbaustein zur Verfügung gestellt. Abb. 2: IO-Link CALL Sehen Sie dazu auch 2 IO-Link-Konfiguration [} 71] V1 | CM50I.PN Betriebsanleitung...
Seite 14: Datenhaltung
Die Blockparametrierung muss in diesem Fall immer mit dem Command „Parameter Download Store“ ISDU Index 0x02 Subindex 0 Wert 05 abgeschlossen werden. Im Validation/Backup-Modus „no Device check“ wird der gespeicherte Device-Parameter-In- halt im IO-Link-Master gelöscht. Betriebsanleitung CM50I.PN | V1...
Seite 15 Aufbau der Conformance Classes Aufbau Der Funktionsumfang von PROFINET IO ist übersichtlich in Conformance Classes (CC) einge- teilt. Diese bieten eine praktische Zusammenfassung verschiedener Mindesteigenschaften. Es gibt drei aufbauende Conformance Classes: Abb. 3: Aufbau der Conformance Classes V1 | CM50I.PN Betriebsanleitung...
Seite 16 2 ms. Hier können auch unmanaged Switches benutzt werden. Wireless Kommunikation ist nur in dieser Klasse möglich. Alle CM50I.PN erfüllen CC-A Klasse. Alle Baumer Switches (unmanaged und managed) können verwendet werden. CC-B Die CC-B erweitert das Konzept um Netzwerkdiagnose sowie Topologieinformationen. Zyklus- zeit typisch ab 2 ms.
Seite 17 Gerät. Sie können nur gelesen werden. Maintenance-Daten Maintenance-Daten (M-Daten) sind anlagenabhängige Informationen, wie z. B. Einbauort und Einbaudatum. M-Daten werden während der Projektierung erstellt und auf das Gerät geschrie- ben und dort remanent gespeichert. Sehen Sie dazu auch 2 I&M-Daten [} 72] V1 | CM50I.PN Betriebsanleitung...
Seite 18 Standard beschreibt die Zugriffe und die Strukturierung der jeweiligen Objekte. Sehen Sie dazu auch 2 Simple Network Management Protocol (SNMP) [} 92] Industrial Internet of Things (IIoT) Das Gerät unterstützt folgende IIoT-Funktionen für die industrielle Kommunikation: JSON, MQTT und OPC UA. Betriebsanleitung CM50I.PN | V1...
Seite 19: Technische Daten
PROFINET Netload Class IO-Link Betriebsspannung IO-Link De- 24 V ⎓ vices Spannungsbereich IO-Link De- 20 ... 30 V ⎓ vices Übertragungsrate COM1 / COM2 / COM3 Standardized Master Interface Nach IO-Link-Spezifikation (SMI) V1.1.3 Erkennung der Übertragungs- Automatisch rate V1 | CM50I.PN Betriebsanleitung...
Seite 20 Pro Pin, ≤40 °C (siehe Dera- ≤2 A ting) Summenstrom Ausgänge ≤40 °C (siehe Derating) ≤10 A Schaltfrequenz ≤50 Hz Kurzschlussschutz Aktor MOSFET mit Strommessung Anschluss M12, 5-polig, A-kodiert Kabelquerschnitt M12 ≤0,75 mm2 Kabellänge ≤30 m Summenstrom Pro Port ≤4 A Betriebsanleitung CM50I.PN | V1...
Seite 21 Technische Daten Derating Sensorstrom US/ Aktorstrom UA Abb. 5: Derating Sensorstrom US und Aktorstrom UA Derating Summenstrom Sensorversorgungen/ Summenstrom Ausgänge Abb. 6: Derating Summenstrom Sensorversorgungen und Summenstrom Ausgänge Derating Strom pro Sensorversorgung/Ausgang Abb. 7: Derating Strom pro Sensorversorgung und Ausgang V1 | CM50I.PN Betriebsanleitung...
Seite 22 Stoss-Spannungen Surge EN 61000-4-5 Konform Leitungsgeführte HF EN 61000-4-6 Konform Spannungseinbrüche EN 61000-4-11 Konform Schutz Geräteschutz Überspannungsschutz Überlastschutz Geräteversor- Durch Lastkreisüberwachung gung sicherzustellen Verpolschutz Geräteversor- gung Kurzschlussschutz Sensorver- Elektronisch sorgung Kurzschlussschutz Ausgang Elektronisch Schutzbeschaltung Eingang Intern Suppressordiode Betriebsanleitung CM50I.PN | V1...
Seite 23: Konformität, Zulassungen
EN 61131-2 Konform Speicherprogrammierbare Steuerungen Teil 2 2014/30/EU Konform 2011/65/EU UKCA Konform 2014/30/EU Konform REACH Nr. 1907/2006 SVHC List WEEE 2012/19/EU Konform ULus E201820 RoHS 2011/65/EU & 2015/863 Exception 6c&7a China RoHS SJ/T 11364-2014 25 EPUP V1 | CM50I.PN Betriebsanleitung...
Seite 24 Ebene Montagefläche zur mechanisch spannungsfreien Montage. Geeignete Erdung vorsehen. Geeignete Montagestelle hinsichtlich Vibrations- und Schockbelastung, Temperatur und Feuchte (siehe Technische Daten [} 19]). Geschützt, um ein Abreissen der Anschlusskabel durch Personal oder Gerät zu verhindern. Abmessungen Abb. 8: Abmessungen in mm Betriebsanleitung CM50I.PN | V1...
Seite 25 Für eine sachgerechte Installation und eine verbesserte Wärmeableitung empfehlen wir, bei der Montage von CM50I einen Mindestabstand von 3 mm einzuhalten. INFO Beim Einsatz von gewinkelten Steckern muss ein Mindestabstand von 50 mm eingehalten wer- den. V1 | CM50I.PN Betriebsanleitung...
Seite 26 Das Gehäuse ausrichten. c) Die untere Schraube M6 leicht andrehen. d) Schrauben M6 gemäss Drehmoment festdrehen. e) Gerät erden: Masseband befestigen (siehe Funktionserde [} 27]). INFO Die abgebildeten Schrauben und das Masseband sind nicht im Lieferumfang enthalten. Betriebsanleitung CM50I.PN | V1...
Seite 27 Werkzeug w Ziehen Sie die Schraube mit 1,2 Nm ±0,1 Nm fest. INFO Die abgebildeten Schrauben und das Masseband gehören nicht zum Lieferumfang. Das Masse- band finden Sie auf der Baumer-Webseite http://baumer.com. Sehen Sie dazu auch 2 Zubehör [} 145] V1 | CM50I.PN Betriebsanleitung...
Seite 28 Montage Baumer 6.4.2 Adressierdeckel Abb. 12: Adressierdeckel befestigen Werkzeug Vorgehen: w Ziehen Sie die Schrauben mit 0,8 Nm ±0,1 Nm fest. Betriebsanleitung CM50I.PN | V1...
Seite 29: Gerät Elektrisch Installieren
Das Einschalten der Spannungsquellen immer in dieser Reihenfolge vornehmen: a) Sensorspannung einschalten. b) Aktorspannung einschalten. INFO Nur ein Netzteil verwenden, das im Fehlerfall max. 60 V DC bzw. 25 V AC zulässt. Es muss SELV oder PELV entsprechen. V1 | CM50I.PN Betriebsanleitung...
Seite 30 2. Schalterstellung 979 ein- stellen. 3. Gerät mit Spannung ver- sorgen. 4. Mindestens 2 Minuten warten. 5. Gerät von der Spannung trennen. 6. Schalterstellung auf 000 oder eine andere ge- wünschte Stellung. 7. Gerät mit Spannung ver- sorgen. Betriebsanleitung CM50I.PN | V1...
Seite 31 2. Spannung entfernen. 3. Ursprüngliche Adresse einstellen. Adresse einstellen Adresse einstellen 1. Geräteversorgung entfernen. 2. Adressierdeckel demontieren. 3. Eine eindeutige Adresse einstellen. 4. Adressierdeckel montieren. 5. Geräteversorgung anschliessen. INFO Für die korrekten Anzugsmomente siehe Adressierdeckel [} 28]. V1 | CM50I.PN Betriebsanleitung...
Seite 32 Installation Baumer 7.1.2 Sensoren und Aktoren M12-Buchse anschliessen Abb. 13: Beispielanschluss M12 Ein- und Ausgänge 0,6 Nm Art.-No. 7000-99102-0000000 Betriebsanleitung CM50I.PN | V1...
Seite 33 230.400 Baud (COM 3) INFO Das Gerät wählt automatisch die zum IO-Link-Device passende Kommunikationsgeschwindig- keit. INFO Die Kabellänge für IO-Link-Verbindung ist auf max. 20 m begrenzt. INFO Eine grosse Auswahl an Verbindungskabeln finden Sie auf der Baumer-Webseite https:// www.baumer.com. V1 | CM50I.PN Betriebsanleitung...
Seite 34 Installation Baumer 7.1.3 Kommunikation PROFINET IO M12-Buchse anschliessen Abb. 14: Beispielanschluss M12 (EtherNet/IP-Bus) 0,6 Nm Art.-No. 7000-99102-0000000 Sehen Sie dazu auch 2 Pin-Belegung [} 10] Betriebsanleitung CM50I.PN | V1...
Seite 35: Spannungsversorgung
Aussenmantel und 4 Litzen mit folgenden Farben zu verwenden: Abb. 15: [4]: Auszug aus der "PROFINET Cabling and Interconnection Technology" Eine fünfte Litze, welche nicht im Gerät aufgelegt wird, kann bei EMV-Störungen durch kapaziti- ve Einkopplung die Störungen auf den 24 V-Leiter erhöhen. V1 | CM50I.PN Betriebsanleitung...
Seite 36 Installation Baumer M12-Stecker anschliessen POWER IN POWER OUT Abb. 16: Beispielanschluss M12 (POWER) 0,6 Nm Art.-No. 7000-99102-0000000 INFO Eine grosse Auswahl an Verbindungskabeln finden Sie auf der Baumer-Webseite https:// www.baumer.com. Betriebsanleitung CM50I.PN | V1...
Seite 37 Sach- und Personenschäden, bei Geräteversagen durch Eindringen von leitenden Flüssigkei- ten. a) Nicht verwendete Stecker und Buchsen verschliessen. Anschluss Leitungen Abb. 17: Abb. 18: Anschluss Leitungen 0,6 Nm Art.-No. 7000-99102-0000000 INFO Eine grosse Auswahl an Verbindungskabeln finden Sie auf der Baumer-Webseite https:// www.baumer.com. V1 | CM50I.PN Betriebsanleitung...
Seite 38 Die GSDML-Datei des CM50I.PN in den Hardwarekatalog des Hardwarekonfigurationspro- gramms einlesen. Bei Verwenden von TIA ist das Modul anschliessend im Hardwarekatalog in der Verzeichniss- truktur zu finden: Weitere Feldgeräte | PROFINET IO | I/O | Baumer | CM50I.PN | V1.0 Betriebsanleitung CM50I.PN | V1...
Seite 39 Unterstützt die Engineering-Software die Strukturierung in Ordnern, dann wird das Modul, ähn- lich wie in Abbildung Hardwarekatalog, angezeigt. Abb. 19: Hardwarekatalog a) Im Hardwarekatalog das Modul CM50I.PN markieren. b) Den Eintrag per Drag & Drop an eine freie Stelle in Geräte & Netze ziehen.
Seite 40 Inbetriebnahme Baumer Modul neuem IO-Controller zuweisen Abb. 20: Modul neuem IO-Controller zuweisen a) Beim Modul-Symbol auf Nicht zugeordnet klicken. PLC_1.PROFINET-Schnittstelle_1 auswählen. ü Das Modul wird einem IO-Controller zugeordnet. c) Zur weiteren Konfiguration das Modul mit Doppelklick auswählen. Betriebsanleitung CM50I.PN | V1...
Seite 41 Übersicht Für das Konfigurieren der Geräte gibt es zwei Möglichkeiten. Zum einen steht auf der Baumer-Webseite eine GSDML-Datei zum Download bereit. Diese können, wie im Kapitel Einlesen der GSDML-Dateien beschrieben, in die Pro- gramming-Software importiert werden, um danach die Vorzüge der vorkonfigurierten Verbindungen zu verwenden.
Seite 42: Steckplätze
Virtuelle Module dienen zum Abbilden der unterschiedlichen Diagnose- und Statusinformatio- nen in das Prozessabbild des IO-Link-Masters. Die Zuordnung der Submodule zu den Steckplätzen ist per GSDML-Datei vor- definiert. INFO * Mindestens ein Options-Modul muss konfiguriert sein. Betriebsanleitung CM50I.PN | V1...
Seite 43 Der Ausgang wird über Steckplatz 1.1 "SIO Data/ Module parameters" angesprochen. Standard digital output 0 Byte In, 0 Byte Out IO-Link Standard IO-Modus Der Ausgang wird über Slot 1.1 "SIO Daten" angesprochen. Der Eingang wird über Steckplatz 1.1 "SIO Data/ Module parameters" an- gesprochen. V1 | CM50I.PN Betriebsanleitung...
Seite 44 ▪ Parametrierung des Geräts durch modulspezifische Parameter möglich (falls vorhanden). Tab. 5: Submodule für IO-Link-Ports * Padding Byte: Reserviertes Byte, um eine gerade Datenlänge zu erzielen. ** PQI Die Port-Qualifier-Informationen (PQI) liefern Statusinformationen des IO- Link-Ports bzw. des Gerätestatus. Betriebsanleitung CM50I.PN | V1...
Seite 45 Fehler/Warnung, die dem Gerät oder Port zugewiesen ist, ist aufgetreten. Ungültige IO-Prozessdaten vom Gerät. Gültige IO-Prozessdaten vom Gerät. Bytebelegung der generischen IO-Link In/Out xx/yy Submodultyp Eingangsdatensubmodul Ausgangsdatensubmodul Byte PQI I PQI I PQI I PQI I V1 | CM50I.PN Betriebsanleitung...
Seite 46 Konfiguration/Einstellung Baumer Submodultyp Eingangsdatensubmodul Ausgangsdatensubmodul Byte PQI I PQI I Legende: I = Input O = Output P = PQI (Port Qualifier Information) R = Reserved (Padding Byte) DEAC = Deactiviert SIO Mode Betriebsanleitung CM50I.PN | V1...
Seite 47: Digitale I/O Und Systemstatus
Wert in hexadezimal (hex) Bedeutung 0x00 00 00 01 Sensor Unterspannung 0x00 00 00 02 Aktor Unterspannung 0x00 00 00 04 Keine Aktorversorgung 0x00 00 00 08 Reserviert 0x00 00 00 10 Sensor Kurzschluss an mindestens einem Kanal. V1 | CM50I.PN Betriebsanleitung...
Seite 48 Aktor Unterspannung Keine Aktorversorgung Reserviert Sensor Kurzschluss an mindestens einem Kanal Aktor Kurzschluss an mindestens einem Kanal Reserviert Reserviert Byte 2 Reserviert IO-Link-Fehler, z. B. Validierung fehlgeschlagen, Datenhaltung fehlgeschlagen Sensor Überspannung Aktor Überspannung Reserviert Reserviert Reserviert Reserviert Betriebsanleitung CM50I.PN | V1...
Seite 49: Modul-Parametrierung
Adressenbelegung im Projekt vergeben werden. Es besteht auch die Möglichkeit die E/A-Adressen manuell zu ändern. Abb. 22: Modul-Konfiguration_Adressen Modul-Parametrierung INFO In diesem Kapitel werden die Möglichkeiten der Parametrierung erläutert. Es werden folgende Module beschrieben: MVK Pro device MVK Pro options V1 | CM50I.PN Betriebsanleitung...
Seite 50 Nennstrom für Pin 2 Nennstrom für Pin 4 IO-Link-Diagnose Ereignisintegration Manueller Neustart Pin 2 nach Überstrom Eingangswert bei Baugruppenausfall Deaktiviert Port Modus Eingangswert bei Baugruppenausfall Standard digital input Funktion Pin 4 Eingangsverzögerung Pin 4 Meldung der Port-Diagnose Betriebsanleitung CM50I.PN | V1...
Seite 51 Übertragung der IO-Daten im Port- basierten Format. Pin-based Übertragung der IO-Daten im Pin-ba- sierten Format. Port-basierte I/O-Daten / Qualifier, DI/DO I/O Byte 0 Bit 0 Bit 1 Bit 2 Bit 3 Bit 4 Bit 5 Bit 6 Bit 7 V1 | CM50I.PN Betriebsanleitung...
Seite 52 (Di- Diagnosebericht wird nicht gemeldet. sable diagnostic re- port) Meldung Unterspan- Aus (D) Unterspannung Bus/Sensorversor- nung Bus/Sensorver- gung wird gemeldet. sorgung deaktiviert Unterspannung Bus/Sensorversor- (Disable undervoltage gung wird nicht gemeldet. bus/sensor supply re- port) Betriebsanleitung CM50I.PN | V1...
Seite 53 LED-Anzeige für unter- Aus (D) LED-Anzeige für unterdrückte Dia- drückte Diagnose akti- gnose deaktiviert. viert (Enable LED indi- LED-Anzeige für unterdrückte Dia- cation for suppressed gnose aktiviert. diagnostics) Parameter 9 Abb. 25: Parameter Nr. 9_Meldung der IO-Link-Diagnose V1 | CM50I.PN Betriebsanleitung...
Seite 54 Pin1 führt +24 V DC für z.B. Strom- Pin 1 (Deactivate Us versorgung von Sensoren. (pin1)) Pin 1 führt keine Spannung! INFO Die Einstellung für einzelnen Ports ist frei wählbar. Parameter 11 Abb. 27: Parameter Nr. 11_SIO Kanal Funktion Pin 2 Betriebsanleitung CM50I.PN | V1...
Seite 55 Eingangsverzögerung 3 ms 5 ms Eingangsverzögerung 5 ms 10 ms Eingangsverzögerung 10 ms 15 ms Eingangsverzögerung 15 ms INFO Die Eingangsverzögerung stellt einen Filter dar, der Eingangssignale erst bei der anstehenden Zeit X als High erkennt. V1 | CM50I.PN Betriebsanleitung...
Seite 56 Abb. 30: Parameter Nr. 14_Nennstrom für Pin 2 am Ausgang Parameter Auswahl (D-Default) Bedeutung Nennstrom für Pin 2 2,0 A (D) Der Pin wird bei einer Überlast von am Ausgang (SIO out- 125 % abgeschaltet. 1,5 A put current (pin 4)) 0,5 A Betriebsanleitung CM50I.PN | V1...
Seite 57 2 nach Überstrom (Ua den automatisch abgemeldet, nach output overload manu- dem er nicht mehr aufgetreten ist. al restart (pin 2)) Der Fehler wird erst abgemeldet, nachdem das betreffende Ausgangs- signal manuell auf 0 gesetzt wurde. V1 | CM50I.PN Betriebsanleitung...
Seite 58 Auswahl (D-Default) Bedeutung Eingangswert bei Bau- Eingangswert 0 (D) Der Eingangswert wird auf 0 gesetzt. gruppenausfall (Input (Input value 0) values with module fai- Letzter Wert (Keep last Der letzte Eingangswert bleibt beste- lure) value) hen. Betriebsanleitung CM50I.PN | V1...
Seite 59 Eingangswert 0 (D) Der Eingangswert wird auf 0 gesetzt. gruppenausfall (Input (Input value 0) values with module fai- Letzten Wert halten Der letzte Eingangsdatenwert wird lure) (Keep last value) verwendet und nicht mit 0 über- schrieben. V1 | CM50I.PN Betriebsanleitung...
Seite 60 Zeit X als High erkennt. Meldung der Port-Dia- Enable port diagno- IO-Link-Device- und IO-Link-Master- gnose (IO-Link port pa- stics An (D) fehler werden gemeldet. rameter) Enable port diagno- IO-Link-Device- und IO-Link-Master- stics Aus fehler werden nicht gemeldet. Betriebsanleitung CM50I.PN | V1...
Seite 61 (pin 4)) Der Fehler wird erst abgemeldet, nachdem das betreffende Ausgangs- signal manuell auf 0 gesetzt wurde. Diese Funktionalität steht derzeit nicht zur Verfügung. Daher ist die- ser Wert nicht anwählbar. V1 | CM50I.PN Betriebsanleitung...
Seite 62 Meldung der Port-Dia- IO-Link Port-Diagnose wird nicht ge- gnose (Enable Port meldet. diagnose) An (D) IO-Link Port-Diagnose wird gemeldet. Meldung von Prozess- Prozess-Alarm wird nicht gemeldet. Alarm (Enable prozess An (D) Prozess-Alarm wird gemeldet. alarm (device notificati- on)) Betriebsanleitung CM50I.PN | V1...
Seite 63 Device erkannt worden ist. Port Modus (Port mo- Autostart (D) IO-Link Modus. de)* Keine Gültigkeitsprüfung und kein Einstellen der Filterzeiten möglich. Manual IO-Link Modus. Keine Gültigkeitsprüfung und kein Einstellen der Filterzeiten möglich. Deactivated Deaktiviert V1 | CM50I.PN Betriebsanleitung...
Seite 64 6.4 ms Genannte Filterzeit 8.0 ms Genannte Filterzeit 10 ms Genannte Filterzeit 12 ms Genannte Filterzeit 16 ms Genannte Filterzeit 20 ms Genannte Filterzeit 40 ms Genannte Filterzeit 80 ms Genannte Filterzeit 120 ms Genannte Filterzeit Betriebsanleitung CM50I.PN | V1...
Seite 65 Anwendungsfall wäre z.B. IOL Sensor, der zusätzliche Diagnose Input Bytes liefern kann, diese wären in Profinet ignoriert, wenn sie für die SPS/Maschine irrelevant sind. Die Daten wären dann aber über andere Wege erreichbar, z.B. OPC UA, MQTT, JSON. V1 | CM50I.PN Betriebsanleitung...
Seite 66 Gerät unterstützen müssen) zur Behebung dieses Problems nötig sein. Weitere Informationen über die verwendeten Bits der generischen IO-Link- Geräte siehe Link-Ports [} 43] 9.3.2 Modul MVK Pro options Übersicht Submodule Qualifier DI Qualifier DO Systemstatus MQTT OPC UA JSON Webserver Output Forcing Betriebsanleitung CM50I.PN | V1...
Seite 67 Eingangswert 0 (D) Der Eingangswert wird auf 0 gesetzt. gruppenausfall (Input (Input value 0) values with module fai- Letzten Wert halten Der letzte Eingangsdatenwert wird lure) (Keep last value) verwendet und nicht mit 0 über- schrieben. V1 | CM50I.PN Betriebsanleitung...
Seite 68 IP-Adresse des MQTT Servers. Adress Parameter 40-42 Abb. 42: Parameter 40, 41, 42_Client Einstellungen Parameter Auswahl (D-Default) Bedeutung MQTT Client ID MqttClient ID des MQTT Clients Client head topic Client head topic Topic for system data Wird nicht verwendet! Betriebsanleitung CM50I.PN | V1...
Seite 69 OPC UA Client (Allow OPC UA cli- Aktiviert ents to write PDO data) 9.3.2.4 Submodul 6_JSON Parameter 47 Abb. 44: Parameter Nr. 47_Allgemeine Einstellungen Parameter Auswahl (D-Default) Bedeutung Aktivierung JSON Aus (D) Deaktiviert. JSON ist nicht verfügbar. (Enable JSON) Aktiviert. JSON ist verfügbar. V1 | CM50I.PN Betriebsanleitung...
Seite 70 PLC verbunden (D) Output forcing erlaubt Output forcing ist immer erlaubt, unabhängig vom Verbindungs- status der PLC. Output forcing nicht erlaubt Output forcing ist nie erlaubt, un- abhängig vom Verbindungssta- tus der PLC. Betriebsanleitung CM50I.PN | V1...
Seite 71: Zyklische Und Azyklische Kommunikation
Über eine grafische Oberfläche werden IO-Link-Daten visualisiert und die Parametrierung des Geräts auf einfachste Art möglich gemacht.. INFO Die Software Baumer Sensor Suite (BSS) und das zugehörige Handbuch finden Sie auf der Baumer-Webseite https://www.baumer.com/bss. Zyklische und azyklische Kommunikation Die IO-Link-Spezifikation definiert drei Arten von Daten, die zwischen dem IO-Link-Master und...
Seite 72 IO-Link-Ereignisse (Events) sind Fehlermeldungen und Warnungen/Maintenance-Daten. Setzt das Device das Event-Flag, holt der IO-Link-Master die Diagnosedaten vom Device ab. Das CM50I.PN Gerät reicht die Diagnosedaten über den Feldbus an die Steuerung weiter. Weitere Informationen zu Device-Diagnosen und IO-Link-Event-Codes sind im Kap. 9.2.3.1 "Nach IO-Link Integrationsrichtlinie Ausgabe 2"...
Seite 73 16 / r/w Installationsdatum des Geräts Tab. 16: I&M2-Datensatz I&M3 (Slot0, Index 0xAFF3) Größe in Byte/Zugriff (read/ I&M3 Data write) Beschreibung Descriptor 54 / r/w Beschreibung des Geräts Tab. 17: I&M3-Datensatz I&M-Datensatz auslesen Funktionsbaustein RDREC_Instance im TIA Portal Webseite http://support.industry.siemens.com V1 | CM50I.PN Betriebsanleitung...
Seite 74 Funktionsbaustein IO_LINK_DEVICE im TIA Portal Der IO-Link Funktionsbaustein ist in der Bibliothek IO_LINK_Library_V14.zal14 enthalten. Bibliothek Webseite IO_LINK_Library_V14.zal14 http://support.industry.siemens.com Der Funktionsbaustein IO_LINK_DEVICE im TIA Portal ist an IOL_CALL Baustein angelehnt. IOL_CALL ist in der IO-Link Spezifikation definiert. Betriebsanleitung CM50I.PN | V1...
Seite 75 Für S7-1200/1500 Hardwarekennung des IO-Link Kommunikationsmo- duls DWORD Für S7-300/400 Logische Adresse des IO-Link Kommunikationsmo- duls (Modul oder Sub-Modul) DINT Client Access Point (CAP = 0xB400) (S7-1200/1500) (S7-300/400) RD_WR BOOL Lese oder Schreibzugriff 0: lesen 1: schreiben V1 | CM50I.PN Betriebsanleitung...
Seite 76 ERROR = 0 -> Status der Funktion DW#16#000x0000 (x: Bearbeitungsschritt 0 ... 3) IOL_STATUS DWORD ERROR = 1 -> IO Link Fehler oder Kommunikati- onsfehler, siehe Tab. 8-21: "IOL M Error Codes" RD_LEN Länge der gelesenen Daten (Nettodaten) Tab. 19: IO_LINK_DEVICE Ausgangsparameter Betriebsanleitung CM50I.PN | V1...
Seite 77 Index ungültig, falscher INDEX_CAP ge- nutzt 0xxx80B1xx ACCESS_WRI- Länge der zu schreibenden Daten kann TE_LENGTH_ERROR vom Modul nicht verarbeitet werden, ge- gebenenfalls falsches Modul angespro- chen 0xxx80B2xx ACCESS_INVALID_ DESTINA- Falscher Slot angesprochen TION 0xxx80B03xx ACCESS_TYPE_CONFLICT IOL_CALL ungültig V1 | CM50I.PN Betriebsanleitung...
Seite 78 Der angesprochene Port ist als DI para- metriert und befindet sich nicht im IO-Link Modus 0x1100 I_SERVICE_TIMEOUT Timeout in Kommunikation, Device ant- wortet gegebenenfalls nicht schnell genug 0x5600 M_ISDU_CHECKSUM Master meldet Prüfsummenfehler, Zugriff auf Device nicht möglich Betriebsanleitung CM50I.PN | V1...
Seite 79: Grundeinstellungen
Grundeinstellungen 9.6.1 Topologie PROFINET bietet verschiedene Funktionen, Diagnose- und Wartungsmöglichkeiten die auf der vorhandenen Topologie basieren bzw. das Wissen darüber ausnutzen. Alle CM50I.PN unterstützen die Topologieeinstellung sowie auch die automatische Topologieer- kennung durch das Engineering Tool. V1 | CM50I.PN Betriebsanleitung...
Seite 80 Konfiguration/Einstellung Baumer Im Folgenden wird gezeigt wie die Topologie für CM50I.PN eingestellt wird. Die Einstellung über angeschlossene Nachbargeräte wird über die Ports X1 P1 und X1 P2 durchgeführt, wel- che die physikalischen Schnittstellen repräsentieren. Im Reiter Portverschaltung Partnerport ist über den Auswahlpunkt...
Seite 81 Baumer Konfiguration/Einstellung Über den nachfolgenden Pfad können Sie durch Anwahl des PN/IE_1 Netz in der Netzansicht nach erreichbaren Teilnehmern suchen Online PROFINET-Gerätename zuweisen. Abb. 51: Die einzelnen Module im Netz identifizieren V1 | CM50I.PN Betriebsanleitung...
Seite 82 Vorgehen: a) Verfügbares Modul markieren. b) Die Option LED blinken wählen. Sehen Sie dazu auch 2 LED-Anzeige [} 118] 9.6.2 PROFINET-Gerätename PROFINET-Gerätename vergeben Nachdem Sie ein Modul eindeutig identifiziert haben, können Sie diesem einen Namen zuwei- sen. Betriebsanleitung CM50I.PN | V1...
Seite 83 Das TIA Portal zeigt jetzt das Modul CM50I.PN mit neu zugewiesenem Gerätenamen an. Vergabe von IP-Adressen Sie haben die Möglichkeit für das Modul CM50I.PN eine IP-Adresse zu vergeben, die nicht im Modul gespeichert wird. Geben Sie dazu die gewünschte IP-Adresse und die zu verwendende Subnetzmaske ein.
Seite 84 I&M-Daten beibehalten aktivieren. f) Den Button Rücksetzen betätigen. Ergebnis: ü Das Modul wird auf die Werkseinstellungen zurückgesetzt. Auf Werkseinstellungen zurücksetzen - Default-Werte Einstellung Wert IP-Adresse 0.0.0.0 Subnetzmaske 0.0.0.0 Router-Adresse 0.0.0.0 PROFINET-Gerätename Leer Tab. 25: Werkseinstellungen zurücksetzen - Default-Werte Betriebsanleitung CM50I.PN | V1...
Seite 85 Online & Dia- gnose. d) Unter dem Reiter Funktionen Rücksetzen auf Werkseinstellungen klicken, um ein Fenster zu öffnen. e) Auswahl I&M-Daten löschen aktivieren. f) Den Button Rücksetzen betätigen. Ergebnis: ü Das Modul wird auf die Werkseinstellungen zurückgesetzt. V1 | CM50I.PN Betriebsanleitung...
Seite 86 Konfiguration/Einstellung Baumer Werkseinstellungen zurücksetzen - I&M-Daten löschen Abb. 56: Werkseinstellungen zurücksetzen, I&M-Daten löschen Abb. 57: Werkseinstellungen zurücksetzen, I&M-Daten löschen - Bestätigungsdialog Betriebsanleitung CM50I.PN | V1...
Seite 87 Eine Steuerung mit zwei Ports oder einen zusätzlichen PROFINET Managed Switch hinzu- fügen. c) Das CM50I.PN Gerät hinzufügen. d) Das CM50I.PN Gerät der Steuerung zuordnen (siehe MRP-Manager einrichten). MRP-Manager einrichten Für eine Ringkonfiguration müssen 2 Ports eines PROFINET Managed Switch oder einer S7 CPU als Ring-Manager und alle anderen Teilnehmer als Clients eingerichtet werden.
Seite 88 Medienredundanzrolle Client einstellen. Diagnosealarme aktivieren. Beachten: Das CM50I.PN Modul muss sich in der gleichen MRP-Domaine befinden. MRP-Zykluszeiten einrichten Wenn die Medienredundanz eingestellt worden ist, müssen die IO-Zykluszeiten für jedes Modul parametriert werden. Je nach SPS, RT Anforderungen und Ausbau der Anlage, sind im folgenden Fenster die IO-Zy- kluszeiten und Faktoren einzustellen.
Seite 89 Zum Menüpunkt Domain-Management MRP-Domains mrpdomain-1 navigieren, zur Übersicht der Ringteilnehmer. b) Den PROFINET Managed Switch dem IO-Controller zuordnen. c) Das angelegte Projekt speichern. d) Auf das PNIE-Subnetz klicken. ü Der Bus PLC_1.PROFINET IO-System (100) wird angezeigt. V1 | CM50I.PN Betriebsanleitung...
Seite 90 Sicherstellen, dass keine Medienredundanz eingestellt ist (siehe Kap. 8.7 "Media Redundancy Protocol (MRP)-Konfiguration"). IRT-Kommunikation: Sync-Master einrichten INFO Dieses Verfahren beschreibt die Projektierung der nicht taktsynchronisierten IRT-Kommunikati- on. Die Einrichtung einer taktsynchronisierten IRT-Kommunikation entnehmen Sie dem System- handbuch Ihrer Engineering Software. Betriebsanleitung CM50I.PN | V1...
Seite 91 Baumer Konfiguration/Einstellung Abb. 62: IRT-Kommunikation: Sync-Master einrichten a) Auf die Steuerung PLC_1 doppelklicken. b) Zum Menüpunkt Erweiterte Optionen Echtzeiteinstellung Synchronisation navigieren. c) Als Synchronisationsrolle Sync-Master einstellen. IRT-Kommunikation: Sync-Slave einrichten Abb. 63: IRT-Kommunikation: Sync-Slave einrichten V1 | CM50I.PN Betriebsanleitung...
Seite 92 Sehen Sie dazu auch 2 Isochronous-Real-Time (IRT) [} 17] Simple Network Management Protocol (SNMP) SNMP-Anfrage versenden Anfrage Der Baumer CM50I.PN kann eine SNMP-Meldung auf Abfrage versenden: SNMPv2-MIB:sysDescr.0 Objekt (1.3.6.1.2.1.1.1.0) Antwort Antwort vom Gerät besitzt folgenden Aufbau: Baumer, CM50I, Art.-No., HW-Stand, SW-Stand, MAC-Adresse.
Seite 93 17 GET /iolink/v1/masters/$MAS- Read data storage content of the specified TER_NUMBER/ports/ $PORT_NUM- port BER/datastorage 18 POST /iolink/v1/masters/$MAS- Write data storage content of the specified TER_NUMBER/ ports/$PORT_NUM- port BER/datastorage 19 GET /iolink/v1/devices Address all devices of all masters V1 | CM50I.PN Betriebsanleitung...
Seite 94 34 POST /iolink/v1/devices/{deviceAli- Read or write one or more parameters as as}/ blockparametrization/?for- a block mat=byteArray 35 GET /iolink/v1/devices/{deviceAlias}/ Read event log from the specified device events 36 GET /iolink/v1/mqtt/configuration Read configuration of MQTT clients Betriebsanleitung CM50I.PN | V1...
Seite 95 $PORT_NUMBER/ diagnostics/confi- guration 50 GET /iolink/v1/vendor/masters/ Diagnostic current value of the specified port of the master $MASTER_NUMBER/ports/ $PORT_NUMBER/ diagnostics/cur- rent 51 GET /iolink/v1/vendor/masters/ Diagnostic voltage value of the specified port of the master $MASTER_NUMBER/ports/ $PORT_NUMBER/ diagnostics/volta- V1 | CM50I.PN Betriebsanleitung...
Seite 96 11 $MQTT_CLIENT_HEAD_TOPIC /iolink/v1/ Read actual status of the specified port masters/$MASTER_NUMBER/ports/ $PORT_NUMBER/status 12 $MQTT_CLIENT_HEAD_TOPIC /iolink/v1/ Read/Write configuration of the specified masters/$MASTER_NUMBER/ports/ port $PORT_NUMBER/configuration 13 $MQTT_CLIENT_HEAD_TOPIC /iolink/v1/ Diagnostic configuration of the specified masters/$MASTER_NUMBER/ports/ port of the master $PORT_NUMBER/diagnostics/ configuration Betriebsanleitung CM50I.PN | V1...
Seite 97 INFO Die in den Screenshots genannten Geräte dienen als Beispiel. Das Gerät hat einen OPC-UA-Server. Ein OPC-UA-Client kann eine Verbindung zum Gerät auf- bauen und auf folgende Parameter zugreifen: Geräteidentifikation, Konfigurationsparameter, Prozessdaten, Messwerte, Diagnoseinformationen, Statistikinformationen, usw. V1 | CM50I.PN Betriebsanleitung...
Seite 98 Ein OPC UA Client kann mit der Authentifizierung „anonym“ lesend auf das Gerät zugreifen. Ein OPC UA Client kann mit der Authentifizierung „Benutzername und Passwort“ lesend und schrei- bend auf das Gerät zugreifen, falls der verwendete Benutzer Schreibrechte hat. Mit CM50I.PN verbinden Voraussetzung: ð Sie haben einen OPC UA Client.
Seite 99 Öffnen Sie das Kontextmenü des Servers (im Beispiel Test) und wählen Connect. Ergebnis: ü Die Verbindung wird aufgebaut. Der Client kann anonym (nur lesend) oder mit Benutzername/Passwort (lesend und schreibend) auf Geräteparameter zugreifen. Der Benutzername und das Passwort werden mit dem Webser- ver eingestellt. V1 | CM50I.PN Betriebsanleitung...
Seite 100 Konfiguration/Einstellung Baumer Die folgende Abbildung zeigt einen Ausschnitt des Informationsmodells des Geräts. Abb. 65: OPC-UA-Server - Informationsmodell des Geräts Betriebsanleitung CM50I.PN | V1...
Seite 101 Baumer Konfiguration/Einstellung Die folgende Abbildung zeigt einen Ausschnitt des Informationsmodells eines IO-Link-Ports. Abb. 66: OPC-UA-Server - Informationsmodell eines Ports V1 | CM50I.PN Betriebsanleitung...
Seite 102 Eine Verbindung zum OPC UA Server wird mit dem Benutzer guest gestartet, mit dem ein le- sender Zugriff auf die OPC UA Objekte möglich ist. Abb. 67: Benutzer wechseln Für weitere Aktionen muss der Benutzer umgestellt werden. Vorgehen: a) Benutzername <admin> b) Passwort <private> Abb. 68: Benutzername und Passwort Betriebsanleitung CM50I.PN | V1...
Seite 103 Mit der Methode GetForcingID eine ID vom Gerät erzeugen. Abb. 69: Aufruf der GetForcingID-Methode Abb. 70: Dialog der GetForcingID-Methode INFO Die ForcingID ist nur 10 Sekunden gültig. Die Gültigkeit verlängert sich mit jedem Aufruf einer Forcing-Funktion wieder auf 10 Sekunden. V1 | CM50I.PN Betriebsanleitung...
Seite 104 URL des Geräteherstellers Model Variable lesen Modellbezeichnung des Gerätes ProductCode Variable lesen Produktcode des Gerätes RevisionCounter Variable lesen Hardware-Revision des Gerätes SerialNumber Variable lesen Seriennummer des Gerätes SoftwareRevision Variable lesen Revision/Version der Geräte-Firmwa- Tab. 27: Geräteidentifikation Betriebsanleitung CM50I.PN | V1...
Seite 105: Konfigurationsparameter
Pins mit der Funktion L+, DI, DO, DIO, IO-Link, Einheit: mV OverVoltageL2 Variable lesen 30 V Oberer Grenzwert für die Spannung in der Versorgungslinie 2, Einheit: TemperatureHys- Variable lesen 2 °C Temperatur-Hysterese, Einheit: 0,1 teresis °C V1 | CM50I.PN Betriebsanleitung...
Seite 106 Versorgungslinie 2, Einheit: Voltage Hystere- Variable lesen 300 mV Spannungs-Hysterese, Einheit: mV Überschreitet die Spannung den Grenzwert, dann muss die Spannung erst um den Hysteresewert wieder unter den Grenzwert fallen, um die Diagnose aufzuheben. Tab. 28: Gerätebezogene Konfigurationsparameter Betriebsanleitung CM50I.PN | V1...
Seite 107 Pin 1, Pin 2 oder Pin 4, Einheit: 1 mA OverCurrentPin4 0: Überwachung nicht aktiviert UnderCurrent- Variable lesen Warnstufe für Stromuntergrenze an Pin1, Pin 1, Pin 2 oder Pin 4, Einheit: 1 mA UnderCurrent- 0: Überwachung nicht aktiviert Pin2, UnderCurrentPin4 Tab. 29: Portbezogene Konfigurationsparameter V1 | CM50I.PN Betriebsanleitung...
Seite 108 Der OPC UA Server stellt Knoten mit Prozessdaten bereit. Der OPC UA Client kann beispiels- weise im Knoten Pin2ProcessData den Wert an Pin 2 eines Ports auslesen. Knotenname Knotenklasse Zugriff Beschreibung Pin2ProcessData Variable lesen Prozessdaten an Pin 2 Pin4ProcessData Variable lesen Prozessdaten an Pin 4 Tab. 30: Prozessdaten Betriebsanleitung CM50I.PN | V1...
Seite 109 Chips einzeln gemessenen Temperaturwerten, Einheit: °C MeanVoltageL Variable lesen Mittlere Spannung in der Versor- gungslinie 1, Einheit: mV MeanVoltageL2 Variable lesen Mittlere Spannung in der Versor- gungslinie 2, Einheit: mV Tab. 31: Gerätebezogene (berechnete) Messwerte V1 | CM50I.PN Betriebsanleitung...
Seite 110 Variable lesen Temperatur gemessen an Pin 1, Pin TemperaturePin2, 2 oder Pin 4, Einheit: °C TemperaturePin4 VoltagePin1, Variable lesen Spannung gemessen an Pin 1, Pin 2 VoltagePin2, oder Pin 4, Einheit: mA VoltagePin4 Tab. 32: Portbezogene Messwerte Betriebsanleitung CM50I.PN | V1...
Seite 111 DiagnosticsPin4 dierte Informationen: Bit 0: Kurzschluss, Bit 1: Überlastungsschutz, Bit 2: Übertemperaturschutz, Bit 3: Überspannungsschutz, Bit 4: Überstrom, Bit 5: Unterstrom Bit 0: Übertemperatur Bit 1: Untertemperatur Bit 2: Überspannung Bit 3: Unterspannung Bit 4: Watchdog V1 | CM50I.PN Betriebsanleitung...
Seite 112 Minimaler Strom an Pin 1, Pin 2 oder MinCurrentPin2, Pin 4 seit Zurücksetzen des Wertes, MinCurrentPin4 Einheit: mA Temperature MaxTemperaturePin1, Variable lesen Maximale Temperatur an Pin 1, Pin 2 MaxTemperaturePin2, oder Pin 4 seit Zurücksetzen des MaxTemperaturePin4 Wertes, Einheit: °C Betriebsanleitung CM50I.PN | V1...
Seite 113 Pin 4 seit Zurücksetzen des MaxVoltagePin4 Wertes, Einheit: mV MinVoltagePin1, Variable lesen Minimale Spannung an Pin 1, Pin 2 MinVoltagePin2, oder Pin 4 seit Zurücksetzen des MinVoltagePin4 Wertes, Einheit: mV Tab. 34: Portbezogene Statistikinformation Abb. 79: Portbezogene Statistikinformation V1 | CM50I.PN Betriebsanleitung...
Seite 114 Beispiel für einen NTP-Server NTP-Server ptbtime1.ptb.de der Physikalisch-Technischen Bundesanstalt in Braunschweig mit der IP-Adresse 192.53.103.108 Ersatz-NTP-Server (optional) ist der NTP-Server ptbtime2.ptb.de der Physikalisch-Techni- schen Bundesanstalt in Braunschweig mit der IP-Adresse 192.53.103.104 Voraussetzung: ð Sie haben einen OPC UA Client. Betriebsanleitung CM50I.PN | V1...
Seite 115 Vorgehen: a) Öffnen Sie im Fenster Address Space das Kontextmenü: Root > Objects > DeviceSet > [Gerätename] > Configuration > NtpClient > NtpClientUpdateConfiguration. Abb. 80: NTP-Client Update Konfiguration b) Wählen Sie im Kontextmenü Call. Abb. 81: NTP-Client Konfiguration V1 | CM50I.PN Betriebsanleitung...
Seite 116 Output Arguments den Wert 0 an. Im Bereich Result wird ein grüner Balken mit dem Text Succeeded angezeigt. Die beiden Variablen ServerIpAddress und ServerIpAddressFallback sind jetzt eingestellt. Das Gerät bezieht die aktuelle Zeit des Zeitservers über NTP und synchronisiert seine interne Zeit. Betriebsanleitung CM50I.PN | V1...
Seite 117 Baumer Konfiguration/Einstellung Abb. 83: Dialogbox zur Konfiguration des NTP-Clients (erfolgreich) V1 | CM50I.PN Betriebsanleitung...
Seite 118: Led-Zuordnung Zum Kanal Und Pin
LED-Zuordnung zum Kanal und Pin Jedem Ein- und Ausgang ist eine eigene Statusanzeige zugeordnet. LED von Kanal 0X (X=Portnummer) ist dem Pin 4 zugeordnet. LED von Kanal 1X (X=Portnummer) ist dem Pin 2 zugeordnet. 10.1.2 LED-Blinkverhalten Abb. 84: LED-Blinkverhalten Betriebsanleitung CM50I.PN | V1...
Seite 119: Led-Anzeige Ein- Und Ausgänge
Zustand Beschreibung Dauerleuchtend Feste Konfiguration: DI (NO) in Prozessdaten Gelb sichtbar 24 V Blinkend 1 Hz Überlast/Kurzschluss der Sensorversorgung 24 V + Pin1 Pin 4 ist nicht verwendet oder ist ausgeschaltet Tab. 38: LED-Anzeige DI Pin 4 V1 | CM50I.PN Betriebsanleitung...
Seite 120: Bus Run- Und Cfgf-Led
Datenhaltung fehlgeschlagen. IO-Link-Verbindung deaktiviert. Tab. 40: LED-Anzeige IO-Link-Modus Pin 4 10.1.4 BUS RUN- und CfgF-LED BUS RUN zeigt den Zustand des Bussystems. CfgF zeigt den Zustand der SPS-Konfiguration. LED-Anzeige BUS_RUN Anzeige Zustand Beschreibung Dauerleuchtend Keine Konfiguration, keine Verbindung Betriebsanleitung CM50I.PN | V1...
Seite 121 Keine Verbindung zum Netzwerk. Tab. 43: LED-Anzeige LNK LED-Anzeige ACT LED Anzeige LED Zustand Beschreibung Blinkend Das Gerät sendet/empfängt Ethernet-Frames Gelb Das Gerät sendet/empfängt keine Ethernet- Frames Tab. 44: LED-Anzeige ACT LED-Anzeige Aus Das können Sie tun: Vorgehen: w Leitungsanschlüsse prüfen. V1 | CM50I.PN Betriebsanleitung...
Seite 122: Led-Anzeige Power Us Und Ua
Gerät neu starten. 10.1.7 LED-Anzeige POWER US und UA Die Power-LEDs zeigen den Zustand der Versorgungsspannungen an UA Aktorspannung US Betriebsspannung LED-Anzeige POWER US Anzeige Zustand Beschreibung Dauerleuchtend 18 V ≤ US ≤30 V Grün Fehlerfreier Betrieb Dauerleuchtend 11 V ≤ US ≤18 V Unterspannung Betriebsanleitung CM50I.PN | V1...
Seite 123 Identifizierung des Geräts Anzeige Zustand Beschreibung CfgF Blinkt 3 Mal Identifizierung des Geräts 1 Hz Tab. 48: Erweiterte LED-Anzeige, Identifizierung des Geräts 10.2 PROFINET-Diagnosen Alarm CM50I versendet Diagnoseinformationen in Form von Alarmen nach der PROFINET-Spezifikati- on V2.3. V1 | CM50I.PN Betriebsanleitung...
Seite 124 Tab. 49: Gerätebezogene Diagnosemeldungen - Error Types, Bedeutung und Massnahme 10.2.2 Diagnosemeldungen an IO-Link-Ports über IODD Extended Channel Error Channel Error Type Type Bedeutung Maßnahme 0x10 (16) 0x50E0 IODD-on-Board: Fehler in Setzen Sie sich bitte mit Baumer in Verbin- (20704) GSDML dung. Betriebsanleitung CM50I.PN | V1...
Seite 125 Channel Error Channel Error Type Type Bedeutung Maßnahme 0x10 (16) 0x50E0 IODD-on-Board: Allgemeiner Setzen Sie sich bitte mit Baumer in Verbin- (20704) Fehler dung. 0x10 (16) 0x50E1 IODD-on-Board: Fehler in Setzen Sie sich bitte mit Baumer in Verbin- (20705) GSDML dung.
Seite 126 Betrieb Baumer INFO Die Bedeutung der IO-Link Ereigniscodes sind in der Profinet-Spezifikation IO-Link Integration - Edition 2, Version 1.1 (IO-Link-Integration-for-PROFINET_Ed2_2832_V11_Feb20.pdf) bzw. im Dokument IO-Link Interface and System, V1.1.3 (IOL-Interface-Spec_10002_V113_Jun19.pdf) der IO-Link Community zu finden. Betriebsanleitung CM50I.PN | V1...
Seite 127: Zugang Und Login
Im Webbrowser die IP-Adresse des Geräts eintragen. Ergebnis: ü Der Startbildschirm des Webservers ist die Seite Status. 11.2 Zugang und Login Benutzernamen und Passwort Vorgehen: w Beim ersten Start die Anmeldedaten für Benutzernamen und Passwort eingeben: Benutzername <admin> Passwort <private> V1 | CM50I.PN Betriebsanleitung...
Seite 128 Webserver Baumer Passwort ändern HINWEIS Datensicherheit gewährleisten! a) Benutzernamen und Passwort nach dem ersten Login und nach jedem Factory-Reset än- dern. 11.3 Startbildschirm Bedienbereiche Der Webserver gliedert sich in 4 Bedienbereiche. Betriebsanleitung CM50I.PN | V1...
Seite 129 Dieser Bereich zeigt den Inhalt der ausgewählten Seite an. Kopfleiste Einstellung der Sprache und Oberfläche, Systeminformation. 11.4 Menüleiste In der ersten Zeile des Systembaums wird das Gerät mit Artikelnummer und Produktnamen an- gezeigt. Die Menüleiste umfasst folgende anklickbare Menüpunkte: Status Parameter Diagnose Wartung V1 | CM50I.PN Betriebsanleitung...
Seite 130 Unterpunkte: Abb. 88: Menüpunkt Status Herstellerinformation Herstellerinformation zeigt die folgenden Informationen an: Parameter-Bezeichnung Bedeutung Herstellername Feste Daten des Herstellers Herstelleradresse Feste Daten des Herstellers Herstellertelefon Feste Daten des Herstellers Hersteller URL Webseite des Herstellers Betriebsanleitung CM50I.PN | V1...
Seite 131 Anzeige der Aktorspannung in Volt 2L Strom [A] Anzeige der Aktorspannung in Ampere Temperatur [°C] Anzeige der Gerätetemperatur in Celsius Gesamtbetriebszeit [hh:mm:ss] Betriebszeit seit dem Einschalten des Geräts Anzahl von Starts Anzahl der Neustarts des Geräts V1 | CM50I.PN Betriebsanleitung...
Seite 132 Parameter-Bezeichnung Bedeutung MQTT aktivieren MQTT-Client auf der Baugruppe aktiv / passiv MQTT Server IP-Adresse IP-Adresse des MQTT-Servers MQTT Client ID Lesen/Schreiben der MQTT-Client-ID Client head topic Lesen/Schreiben einer MQTT-Topic Topic for system data Lesen/Schreiben einer MQTT-Topic Betriebsanleitung CM50I.PN | V1...
Seite 133 ▪ Alle nicht mehr vorhandenen Diagnosen aus dem remanenten Diagnose-Speicher werden angezeigt. ▪ Mehr als 40 Diagnosen im Speicher. Die neuste Diagnose überschreibt die älteste im Speicher. Abb. 90: Menüpunkt Diagnose 11.4.4 Menü WARTUNG Im Menüpunkt Wartung können Nutzer mit Admin- und Bedienerrechten den Diagnosespeicher löschen. V1 | CM50I.PN Betriebsanleitung...
Seite 134 Je nach Benutzerrolle können hier Informationen gelesen oder Funktionen konfiguriert werden. Bei aktiver IO-Link-Kommunikation erscheint automatisch der IO-Link-Device-Name unter dem betreffenden Port. Abb. 92: IO-Link Master-Port 11.5.1 Menü STATUS Hier wird im Menü Status der IO-Link Master Status angezeigt. Betriebsanleitung CM50I.PN | V1...
Seite 135 Spannung [V] Spannung in Volt Strom [A] Strom in Ampere Status Zustand des Pins Port Status - Pin 2 Port Status - Pin 2 zeigt die folgenden Informationen an Parameter-Bezeichnung Bedeutung Temperatur [°C] Temperatur in Grad Celsius V1 | CM50I.PN Betriebsanleitung...
Seite 136 IO-Link Geräte Information zeigt die folgenden Informationen an: Parameter-Bezeichnung Bedeutung Min. Zykluszeit Minimale Prozesszykluszeit des IO-Link-Devices Funktions-ID Funktions-ID des IO-Link-Devices Anzahl der Profil-IDs Anzahl der vom IO-Link-Device unterstützten Profile Herstellername Herstellername des IO-Link-Devices Herstellertext Herstellertext des IO-Link-Devices Betriebsanleitung CM50I.PN | V1...
Seite 137 Pin 2 kann deaktiviert werden oder als Eingang, Ausgang oder DIO im Automatic Mode konfi- guriert werden. Abb. 97: IO-Link Master-Port – Konfiguration – IQ Verhalten (Pin 2) Wenn Pin 2 oder Pin 4 als Eingang konfiguriert sind, können individuell die digitalen Eingangsfil- ter eingestellt werden. V1 | CM50I.PN Betriebsanleitung...
Seite 138 Prozessdaten des angeschlossenen IO- Link-Devices laufend angezeigt, wenn der Pin 4 des entsprechenden Ports als IOL-Port konfi- guriert wurde. Beispiel: Port X2: Pin 4 (IO- Link Autostart) und Pin 2 (Digitaler Ausgang statisch an). Betriebsanleitung CM50I.PN | V1...
Seite 139: Digitale Io-Kanäle/ Io-Übersicht
IO-Link-Ports wird die Einstellung von Pin 2 und Pin 4 am ausgewählten Port angezeigt. Ausgänge können unter bestimmten Bedingungen gesetzt werden. 11.6.1 Eingangsdaten Jeder Benutzer kann die digitalen Zustände der am Gerät konfigurierten Eingänge beobachten. Abb. 102: Übersicht Eingangsdaten V1 | CM50I.PN Betriebsanleitung...
Seite 140: Ausgangsdaten
Sobald der Nutzer (Admin, Bediener, Wartung) sich ausloggt, gehen die Ausgänge auf 0. Sobald ein Feldbus aktiv mit dem Gerät arbeitet, gehen die Ausgänge auf 0 und übernehmen dann den Status, den sie von der Steuerung bekommen. Abb. 104: Setzen von Ausgangsdaten Betriebsanleitung CM50I.PN | V1...
Seite 141: Einstellungen Und Wartung
IP-Einstellung gelesen werden. Abb. 105: Einstellungen IP-Adresse Profinet 11.7.2 Menü WARTUNGSINFORMATION Benutzer mit Service-, Wartungs- und Adminrechten können hier die Informationen zum Gerät eingeben. Abb. 106: Einstellung Wartungsinformation Die Wartungsinformation erscheint im Gerät im Menüpunkt Status und Submenü Wartungsin- formation. V1 | CM50I.PN Betriebsanleitung...
Seite 142 Firmware-Container und startet automatisch mit dem neuen Firmware-Stand. Abb. 108: Firmware 11.7.4 Menü WERKSRESET In diesem Menüpunkt können Benutzer mit Service-, Wartungs- und Admin-Rechten das ge- samte Gerät oder einzelne Teilbereiche (Geräteinformationen, Netzwerk, Applikation) zurück- setzen. Betriebsanleitung CM50I.PN | V1...
Seite 143 Bei Auslieferung des Produkts heißt der Administrator admin und hat das Passwort private. INFO Das Administrator-Default-Passwort kann in der Anlage mit laufendem Feldbus von der Steue- rung aus geändert werden. Benutzer melden sich an und ab im Systembaum unten links. w Auf Abmelden klicken. Abb. 110: Benutzerverwaltung V1 | CM50I.PN Betriebsanleitung...
Seite 144 Sie können im Wartungsfall das Gerät gegen den gleichen Typ tauschen. a) Prüfen, ob die Schalter-Einstellungen des alten und neuen Geräts identisch sind. INFO Reinigung des Geräts. a) Nur ölfreie Druckluft oder Spiritus verwenden. b) Nur nichtfasernde Materialien verwenden (z. B. Ledertuch). c) Kein Kontaktspray verwenden. Betriebsanleitung CM50I.PN | V1...
Seite 145: Anhang
Das Industrial Internet of Things (IIoT) stellt die industrielle Ausprägung des Internet of Things (IoT) dar. Es repräsentiert im Gegensatz zum IoT nicht die verbraucherorientierten Konzepte, sondern konzentriert sich auf die An- wendung des Internets der Dinge im produzierenden und industriellen Um- feld. V1 | CM50I.PN Betriebsanleitung...
Seite 146 (SD) ziehungen mit mehreren PNIO-Controllern aufzubauen. SNMP Simple Network Management Protocol/Protokoll zur einfachen Überwa- chung und Steu- erung diverse Netzwerkteilnehmer. Speicherprogrammierbare Steuerung Aktorspannung Sensorspannung Validierung IO- Prüfung auf Kompatibilität oder Identität eines angeschlossenen IO-Link- Link Devices. Betriebsanleitung CM50I.PN | V1...
Seite 148 Baumer Germany GmbH & Co. KG Bodenseeallee 7 DE-78333 Stockach www.baumer.com...
