Montageanleitung
Innen-Klebe-Antenne
Installation Instructions
Interior On-glass antenna
Instruction de montage
Antenne intérieure collante
Technische Änderungen vorbehalten.
Bestimmungsgemässer Gebrauch:
Dieses Produkt ist ausschliesslich für den
Verbau in Automobilen bestimmt und dient
zum Senden bzw. Empfangen von Funksig-
nalen im jeweils definierten Frequenzbereich.
Dieses Produkt ist nach seiner Verwendung
entsprechend den aktuellen Entsorgungsvor-
schriften Ihres Landkreises / Landes / Staates
als Elektronikschrott einer geordneten Ent-
sorgung zuzuführen.
• Kfz-Empfangsantenne für DVB-T bzw. ana-
loge TV-Signale in den europäischen Fre-
quenzbändern III, IV und V nach CCIR,
Standard B und G
• Breitbandantenne mit low noise Verstärker
und Bandsperrenfilterung für Cellular–
Telefonbereiche GSM 900, 1800 bzw.
UMTS sowie UKW Band II (CCIR)
• Spannungsversorgung des Verstärkers
über HF-Kabelanschluss + 5 VDC (Phantom-
speisung) bzw. direkt aus dem KFZ Bord-
netz +12 VDC
• Montage mittels Klebepad an Scheibeninnen-
seite
Right of modification reserved.
Normal Use:
This product is exclusively designed for the
installation in vehicles and serve for the
emission and reception of radio signals in
each defined frequency range.
After its use, this product has to be processed
as electronique scrap to a proper disposal
according to the prevailing waste disposal
regulations of your community / district /
country / state.
AUTA 1 DVB-T
Bestell-Nr. /Ord. code / N° de cde.
602 407-002
• Reception antenna for DVB-T resp. analog
TV signals in european frequency bands III,
IV and V acc. CCIR, standard B and G
• Broad band antenna with low noise amplifier
and band suppression filtering for cellular
phone GSM 900, 1800 resp. UMTS as well
as VHF band II (CCIR)
• Power supply of amplifier via RF cable
+ 5 VDC (remote fed) resp. directly from
vehicle wiring +12 VDC
• Interior windscreen mounting by adhesive
pad
• Antenne TNT (Télévision Numérique Ter-
restre) et TV analogique sur les bandes de
fréquences Européennes III, IV et V en
regard du CCIR, standard B et G
• Antenne large bande avec amplificateur à
faible rapport signal bruit et filtre passe
bande pour le GSM 900, 1800 MHz, UMTS
et les bandes II en VHF (CCIR)
• Alimentation via le câble coaxial + 5 VDC
ou directement sur alimentation véhicule
+12 VDC
• Montage intérieur par adhésif
Sous réserve de modifications techniques
Utilisation approprié:
Ce produit est fait exclusivement pour
l'utilitsation dans les automobiles et sert
pour l'émission et la réception des signaux
dans la gamme des frequences definie.
Ce produit doit être éliminé en tant que
déchet électronique conformément au régle-
ment actuel sur l'élimination des déchets de
votre département / région / pays.
Werbung
Inhaltszusammenfassung für Hirschmann AUTA 1 DVB-T
- Seite 1 Montageanleitung AUTA 1 DVB-T Innen-Klebe-Antenne Bestell-Nr. /Ord. code / N° de cde. 602 407-002 Installation Instructions Interior On-glass antenna Instruction de montage Antenne intérieure collante • Kfz-Empfangsantenne für DVB-T bzw. ana- • Reception antenna for DVB-T resp. analog loge TV-Signale in den europäischen Fre- TV signals in european frequency bands III, quenzbändern III, IV und V nach CCIR,...
- Seite 2 Montage / Mounting / Montage Fig. 1 Fig. 2 Fig. 3 Sichtbereich freihalten Assure free sight through window Garder la vue libre Fig. 4a Fig. 4b max. distance Fig. 4c Fig. 5 nur anschliessen wenn Fernspeisung +5 V vom Receiver nicht verfügbar connect only if remote fed +5 V from receiver is not available +12 V...

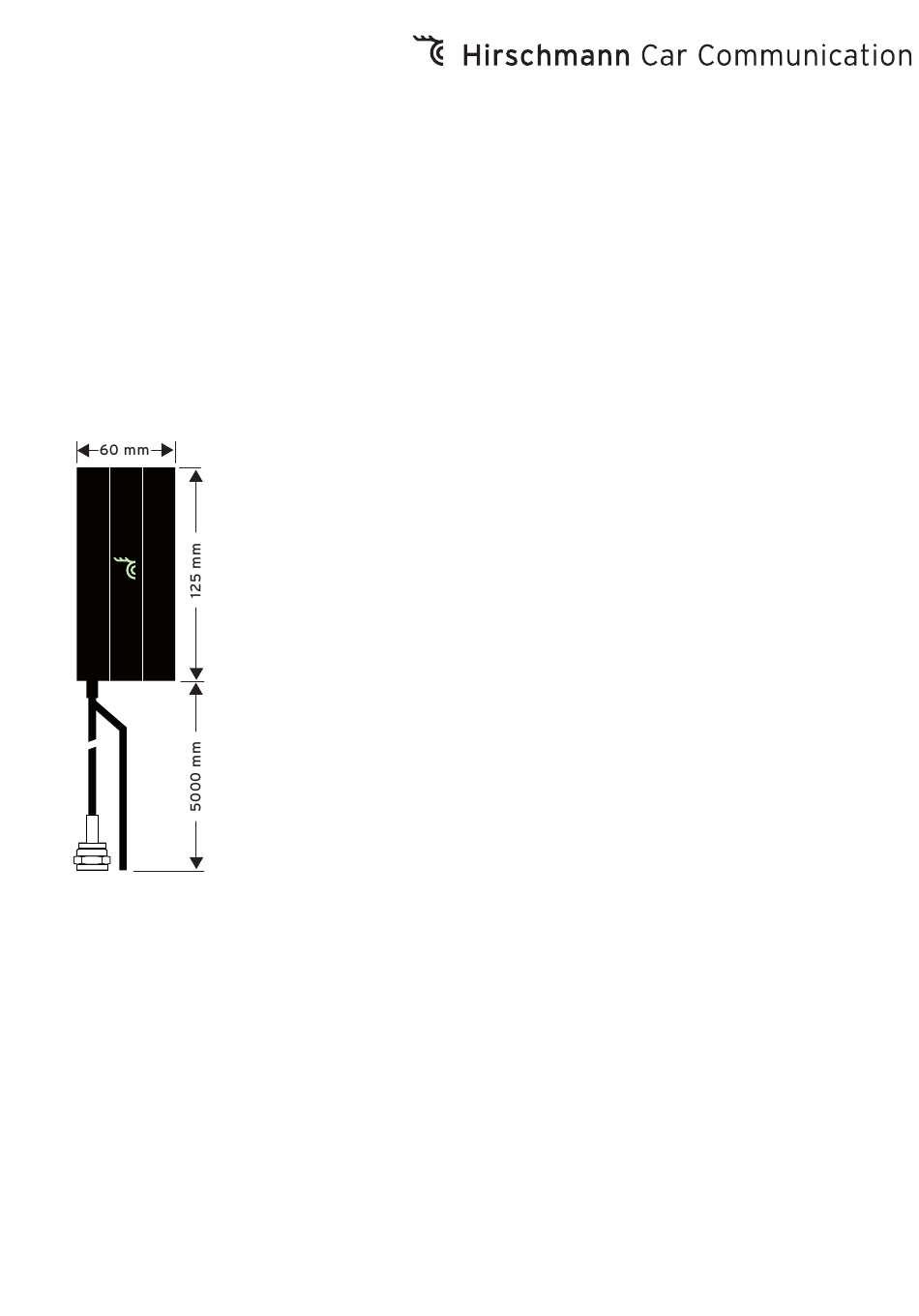

- Seite 3 Technische Daten / Technical data / Dates techniques Abmessungen / Dimensions 60 mm x 125 mm x 7,5 mm Gewicht / Weight / Poids ca. 163 g Temperaturbereich / Temperature range / Température d'entreposage -30 – +80°C Schutzklasse / Protection class / Classe de protection IP30 (acc.
- Seite 4 (câbles, connecteurs) décrits. Toutefois, schlossen werden, sodass Hirschmann für Hirschmann can give no guarantee in respect Hirschmann ne peut en aucun cas être tenu die vollständige Übereinstimmung keine of the correctness or accuracy of the details responsable de l’exactitude de ces informa- Gewähr übernimmt.
