Fluke 700PRV Gebrauchsanweisung Seite 2

Leistungsmerkmale des
Druckbegrenzungsventils

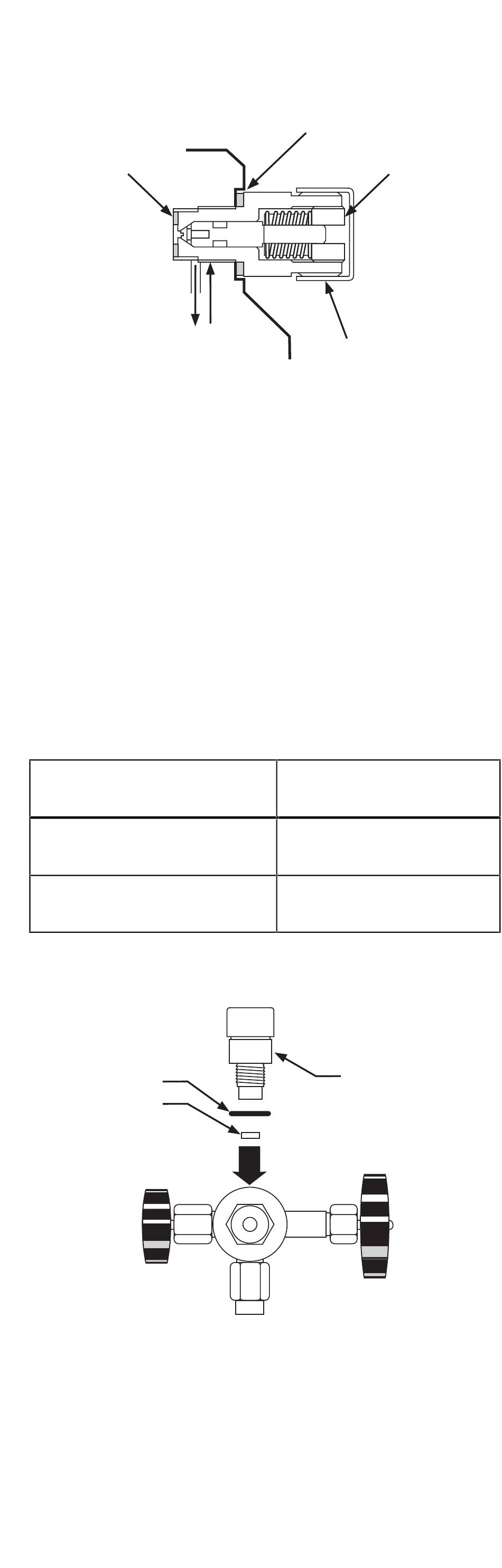

Schnittperspektive
Nylondichtung
Die Stellschraube ist ein Zylinder mit einem Schlitz für ein
Einstellwerkzeug. Die Stellschraube drückt auf eine Feder,
die die Druckentlastungseinstellung festlegt.
Die in das Gehäuse der Pumpe 700HTP gefrästen Einlaß-
und Auslaßöffnungen für die Hydraulikflüssigkeit sind
speziell für dieses Ventil konstruiert. Wenn das
Druckbegrenzungsventil nicht in Verwendung ist, muß der
Druckbegrenzungsventilanschluß der Pumpe mit einem
Gewindestopfen verschlossen werden.
Wahl des passenden Ventils
Die folgende Tabelle führt die empfohlenen
Druckbegrenzungsventile für die Fluke Pressure Modules
(Druckmodule) für die Bereiche ab 35 bar (500 psi) und
höher auf.
Fluke 700 Series Pressure
Module
700P07, 700P08, 700P09
700P29, 700P30, 700P31
Einbau eines Druckbegrenzungsventils
Draufsicht
Nylondichtung
O-Ringdichtung
O-Ringdichtung
Behälter
Stellschraube
Verschluß
Empfohlenes
Druckbegrenzungsventil
Niedriger Bereich
(PRV12-2-HTP1)
Hoher Bereich
(PRV12-3-HTP1)
Druckbegren-
zungsventil
py02f.eps
py01f.eps
