OTTO HEUSS RM-2 Benutzerhandbuch
Inhaltsverzeichnis
Benutzerhandbuch
für OTTO HEUSS Universal Registermagnetschaltung
Zur Betätigung von:
Registerschleifen (el.), Doppelregistratur (el./mech), Koppeln und Tremulanten,
mit 14V und 24V Gleich- und Wechselspannung
Artikelnummer 4056-850
Artikelnummer 4056-800
Otto Heuss GmbH
Amtsgerichtsstr. 12
35423 Lich, Germany
+49 (0) 6404 9169 0
info@ottoheuss.com
Software Version 2.4.0
Aufbauschaltung-Hardware Version Rev.5
Steckschaltung-Hardware Version Rev.7
Stand: 01.07.2024

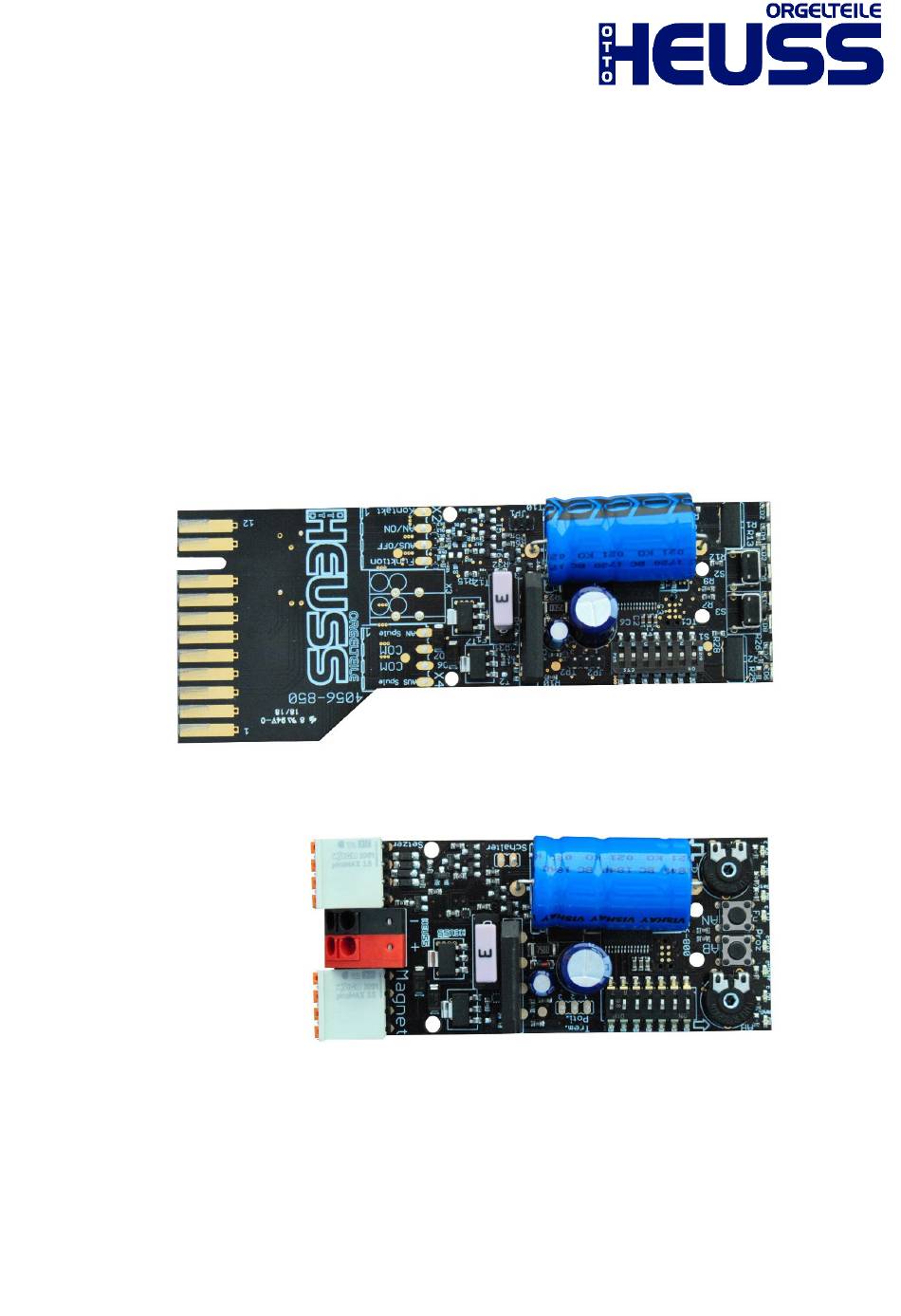

Variante Steckschaltung
Variante Aufbauschaltung
RM-2
Seite 1
Inhaltsverzeichnis
Inhaltszusammenfassung für OTTO HEUSS RM-2
- Seite 1 Benutzerhandbuch RM-2 für OTTO HEUSS Universal Registermagnetschaltung Zur Betätigung von: Registerschleifen (el.), Doppelregistratur (el./mech), Koppeln und Tremulanten, mit 14V und 24V Gleich- und Wechselspannung Artikelnummer 4056-850 Variante Steckschaltung Artikelnummer 4056-800 Variante Aufbauschaltung Otto Heuss GmbH Amtsgerichtsstr. 12 35423 Lich, Germany +49 (0) 6404 9169 0 info@ottoheuss.com...
-
Seite 2: Inhaltsverzeichnis
Funktionen, werden die Schaltungen zukünftig nur noch in zwei Varianten unterschieden, die alle Funktionen der vergangenen Karten vereinen: − Variante 4056-800, zum Aufbauen auf die aktuellen OTTO HEUSS Registermagnete R20 und R50. (Zum Aufbau auf die älteren Magnete R40, R60 und ältere Serien des R50 ist die Adapterplatte 4056-900 erforderlich.) −... -
Seite 3: Mechanischer Anschluss
Benutzerhandbuch für die Universal Registermagnetschaltung RM-2 3 Mechanischer Anschluss 3.1 Aufbauschaltung Die Aufbauschaltung wird von uns üblicherweise fertig montiert und verkabelt geliefert. Die Bezeichnung der Anschlüsse ist lesbar, wenn man den weißen Stecker abzieht. Die Aufbauschaltung ist mittels vier Platinenhalter auf dem Magnet befestigt. Die vier Anschlusskabel des Magneten sind an den zugehörigen Klemmen MAGNET AN/COM/COM/AB... - Seite 4 Benutzerhandbuch für die Universal Registermagnetschaltung RM-2 Die schwarze Klemme ist mit „-“ beschriftetet und für den Minus-Anschluss (=GND) vorgesehen, die rote Klemme ist mit „+“ beschriftetet und für den Plus-Anschluss vorgesehen. Mittels des zweiten Kabelsteckplatzes kann zu einem weiteren Magnet gebrückt werden.
-
Seite 5: Steckschaltung
Benutzerhandbuch für die Universal Registermagnetschaltung RM-2 Schalter 2-poliger Anschluss für einen schließenden Schalter unten längs am Rand der Platine bei Verwendung mit el./mech. Doppelregistratur. Werden diese beiden Kontakte miteinander verbunden wird bei „Kontakt“ ein Signal in Betriebsspannung herausgegeben. Achtung: Die Spannung an den beiden Anschlusspunkten „Schalter“ seitlich auf der Platine beträgt intern weniger als 6V welche über den Schalter geschaltet werden. -
Seite 6: Funktionsarten / Arbeitsweisen Der Steuerkarte
Benutzerhandbuch für die Universal Registermagnetschaltung RM-2 Folgende Einstellungen sind möglich: Schalter 1 & 2: Festlegung welche grundlegende Funktion der Magnet haben soll. Schalter 3: Ist dieser Schalter auf ON, wird die Eingangslogik invertiert. Bei einem Schleifenzugmagnet dreht man hiermit die Arbeitsrichtung von AN und AB. Beim Tremulant- und Koppelmagnet bewirkt dieser Schalter, dass der Magnet arbeitet, wenn kein RS/RzO Signal anliegt und andersherum. -
Seite 7: Doppelregistratur
Benutzerhandbuch für die Universal Registermagnetschaltung RM-2 Die Taster AN und AB auf der Platine können zum Testen der eingestellten Kraft verwendet werden. Um eine leisere Arbeitsweise des Magneten zu gewährleisten, wird vor dem Verfahren in eine Richtung die jeweilige „Gegenspule“ für einen kurzen Moment bestromt. -
Seite 8: Koppelmagnet
Benutzerhandbuch für die Universal Registermagnetschaltung RM-2 6.3 Koppelmagnet Permanentes Bestromen der AN-Spule des Magneten, zum Halten der Koppelwelle. Vom Setzer wird ein Dauerhaftes AN-Signal auf Eingang AN gesendet, solange die Koppel eingeschaltet sein soll. Beim Abfallen der Koppel kann der Magnet abgebremst werden, um Geräusche zu minimieren. -
Seite 9: Tremulantmagnet
Benutzerhandbuch für die Universal Registermagnetschaltung RM-2 6.4 Tremulantmagnet Tremulieren zwischen AN und AB Spule. Vom Setzer wird ein Dauerhaftes AN-Signal auf Eingang AN gesendet, solange der Tremulant eingeschaltet ist. Das Potentiometer AN, wird zum Einstellen der Kraft (0-100%) verwendet. Das Potentiometer AB, wird zum Einstellen des Verhältnisses zwischen AN- und AB-Seite verwendet. -
Seite 10: Vorsichtsmaßnahmen
Die Firma Otto Heuss GmbH gewährt zwei Jahre Garantie ab Auslieferungsdatum. • • Die Firma Otto Heuss GmbH ist nicht für Schäden verantwortlich, die durch falsche Handhabung entstehen. Die Firma Otto Heuss GmbH übernimmt keine Verantwortung für ausgefallene oder •...
