Zusammensetzen des Getriebes

4.0
Zusammensetzen des Getriebes

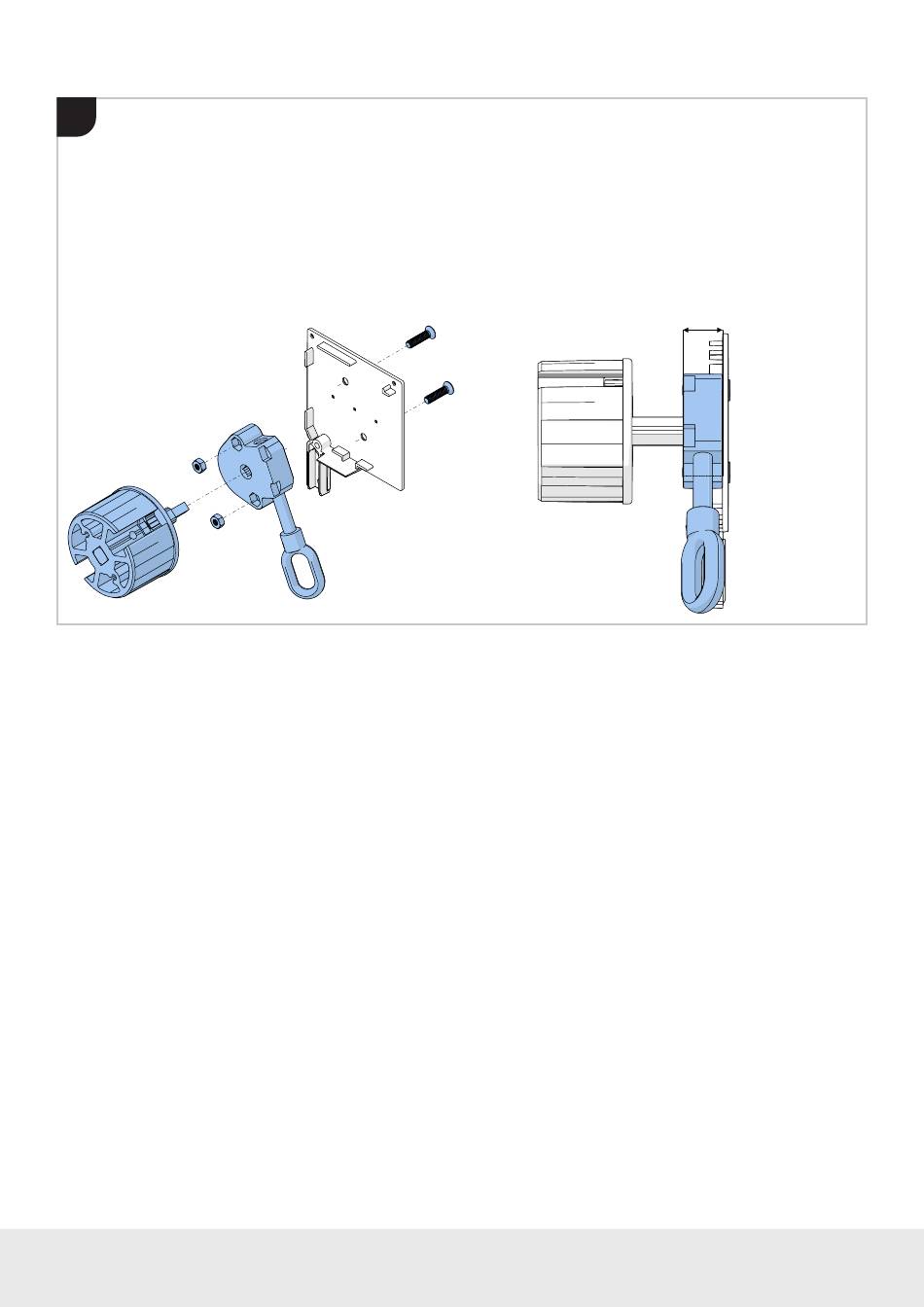

Die SolidScreen kann auch mit einem Getriebe ausgeführt werden, indem der Motor und die Kunstst-
off-Befestigungsplatte durch ein Getriebe (21 mm) und eine Welle mit Kapsel ersetzt werden. Das Getrie-
be ist ohne die Kunststoff-Befestigungsplatte mit Schrauben M6 x 25 mm VK-KK und Muttern M6 direkt
an der Konsole zu befestigen. Auf der Lagerseite wird die Kunststoff-Befestigungslatte allerdings benötigt,
um die korrekten Schnittmaße einzuhalten. Das Getriebe ist für SolidScreen 85 und 95 geeignet. Für die
Abmessungen siehe das Motordiagramm, wobei das Getriebe 1:4 auf eine maximale Belastung von 6,5
Nm und das Getriebe 1:6 auf eine maximale Belastung von 8 Nm ausgelegt ist.
21 mm
