revolt ZX-7545 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieser Balkon- & Zaun-Geländer-
Halterungen.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihre neuen Balkon-
& Zaun-Geländer-Halterungen optimal einsetzen können.
Lieferumfang
• 2x Haken
• 4x Schrauben für Haken (2x kurz, 2x lang)
• 2x Klemme für Solarpanel (mit Schrauben)
• 2x Teleskopstange
• 2x Führungsschiene
• 4x Endabdeckung für Führungsschiene
• 2x Befestigungsplatte für Führungsschiene (mit Schrauben)
• Bedienungsanleitung
Produktvarianten
• ZX-7545: Balkon- & Zaun-Geländer-Halterungen, silber
• ZX-7546: Balkon- & Zaun-Geländer-Halterungen, schwarz
Technische Daten
Geeignet für Solarmodule mit 30 und 35 mm
Einstellbarer Neigungswinkel 0°, 15 bis 30°
Gewicht 2,6 kg
Kundenservice:
DE : +49 (0)7631-360-350 | CH: +41 (0)848-223-300 | FR: +33 (0)388-580-202
PEARL GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Universal-Balkon- & Zaun-Geländer-Halterungen
für Solarmodule

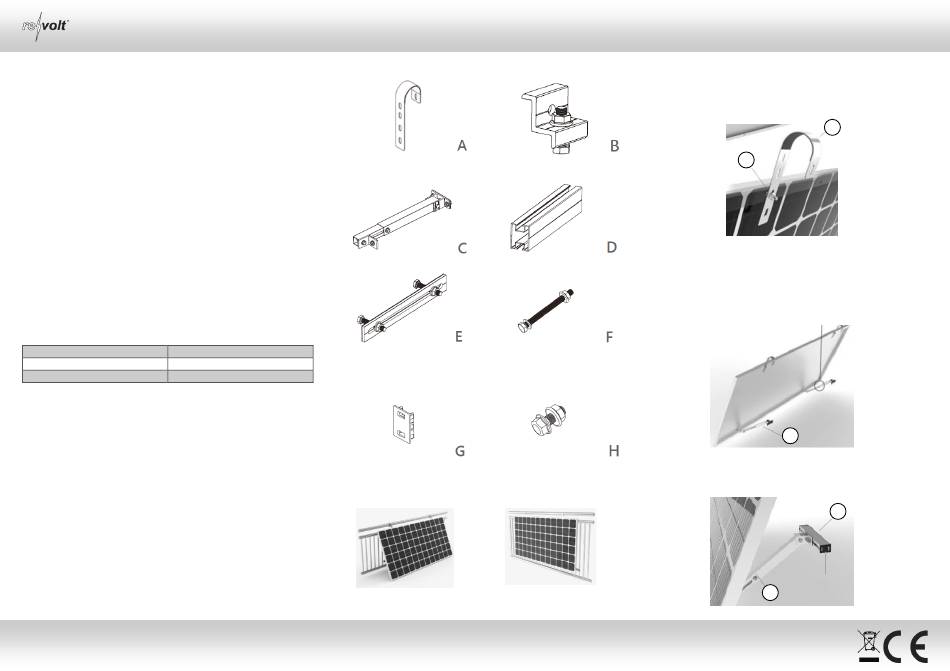

Produktdetails
Haken Klemme für Solarpanel (inkl.
Schrauben)
Teleskopstange Führrungsschiene
Befestigungsplatte für Schrauben (lang) für Haken
Führungsschiene (mit
Schrauben)
Endackdeckung für Schrauben (kurz) für Haken
Führungsschiene
Montagevarianten
Variante 1
Neigung zwischen 15° bis 30°
Bedienungsanleitung – Seite 1
Montage
Variante 1: Installation mit Neigungswinkel
1. Befestigen Sie die Haken mithilfe der kurzen Schrauben am
Rahmen Ihres Solarmoduls.
2. Befestigen Sie die Teleskopstangen mithilfe der Schrauben
am Rahmen Ihres Solarmoduls. Bevor Sie die
Teleskopstange am Rahmen befestigen, verriegeln und
sichern Sie zunächst den ausziehbaren Teil im gewünschten
Winkel und in der gewünschten Länge.
3. Befestigen Sie die Führungsschiene mithilfe der Schrauben
an der Teleskopstange. Stecken Sie anschließend die
Endabdeckungen auf die Seiten der Führungsschiene.
Variante 2
Winkel 0°
© REV1 – 06.02.2024 – JvdH//TS
ZX-7545-675
ZX-7546-675
A
H
Länge & Winkel fixieren
C
D
Endabdeckung
C
