Carson LitewavePro RF-700 Kurzanleitung Seite 2

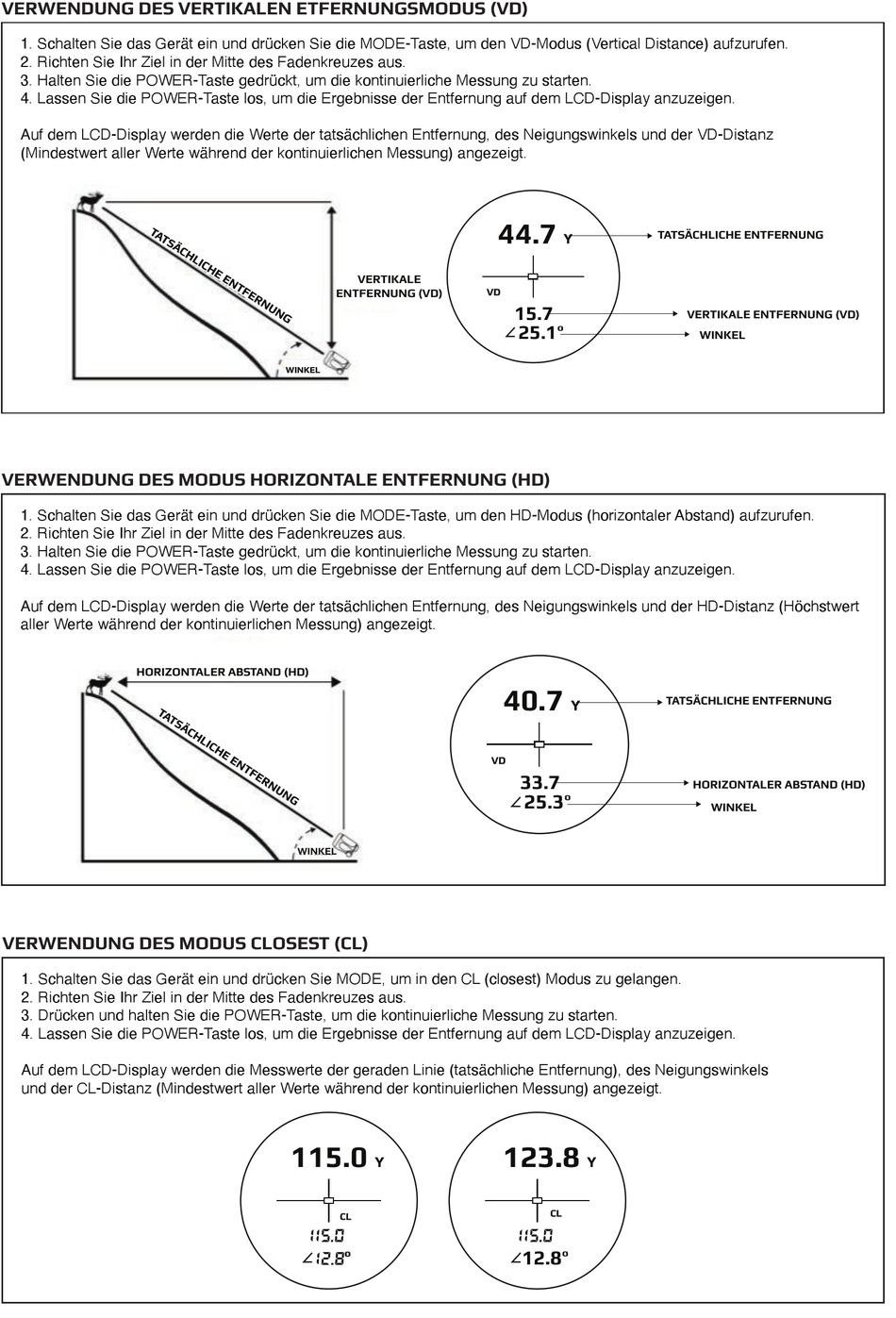

VERWENDUNG DES VERTIKALEN ETFERNUNGSMODUS (VD)
1. Schalten Sie das Gerät ein und drücken Sie die MODE-Taste, um den VD-Modus (Vertical Distance) aufzurufen.
2. Richten Sie Ihr Ziel in der Mitte des Fadenkreuzes aus.
3. Halten Sie die POWER-Taste gedrückt, um die kontinuierliche Messung zu starten.
4. Lassen Sie die POWER-Taste los, um die Ergebnisse der Entfernung auf dem LCD-Display anzuzeigen.
Auf dem LCD-Display werden die Werte der tatsächlichen Entfernung, des Neigungswinkels und der VD-Distanz
(Mindestwert aller Werte während der kontinuierlichen Messung) angezeigt.
VERWENDUNG DES MODUS HORIZONTALE ENTFERNUNG (HD)
1. Schalten Sie das Gerät ein und drücken Sie die MODE-Taste, um den HD-Modus (horizontaler Abstand) aufzurufen.
2. Richten Sie Ihr Ziel in der Mitte des Fadenkreuzes aus.
3. Halten Sie die POWER-Taste gedrückt, um die kontinuierliche Messung zu starten.
4. Lassen Sie die POWER-Taste los, um die Ergebnisse der Entfernung auf dem LCD-Display anzuzeigen.
Auf dem LCD-Display werden die Werte der tatsächlichen Entfernung, des Neigungswinkels und der HD-Distanz (Höchstwert
aller Werte während der kontinuierlichen Messung) angezeigt.
HORIZONTALER ABSTAND (HD)
VERWENDUNG DES MODUS CLOSEST (CL)
1. Schalten Sie das Gerät ein und drücken Sie MODE, um in den CL (closest) Modus zu gelangen.
2. Richten Sie Ihr Ziel in der Mitte des Fadenkreuzes aus.
3. Drücken und halten Sie die POWER-Taste, um die kontinuierliche Messung zu starten.
4. Lassen Sie die POWER-Taste los, um die Ergebnisse der Entfernung auf dem LCD-Display anzuzeigen.
Auf dem LCD-Display werden die Messwerte der geraden Linie (tatsächliche Entfernung), des Neigungswinkels
und der CL-Distanz (Mindestwert aller Werte während der kontinuierlichen Messung) angezeigt.
VERTIKALE
ENTFERNUNG (VD)
WINKEL
115.0
Y
44.7
TATSÄCHLICHE ENTFERNUNG
Y
15.7
25.1�
40.7
TATSÄCHLICHE ENTFERNUNG
Y
33.7
25.3�
123.8
Y
12.8�
VERTIKALE ENTFERNUNG (VD)
WINKEL
HORIZONTALER ABSTAND (HD)
WINKEL
