wissmann art121 Montage- Und Bedienungsanleitung

Montage- und Bedienungsanleitung: TV-Halter solution art121
I.) Wandmontage (Zeitaufwand etwa 20 Minuten)
Wichtig: Bitte Punkt 5 genau beachten. Neue Senkschraube
verwenden, wie dort beschrieben!
1) Festlegen der Höhe des TV-Halters: Die TV-Halterung an der gewünschten Position
im Raum senkrecht an die Wand halten und die Bohrungen im oberen und unteren
Winkel anzeichnen (evtl. Wasserwaage verwenden)
2) Oberen und unteren Winkel von der Halterung demontieren.

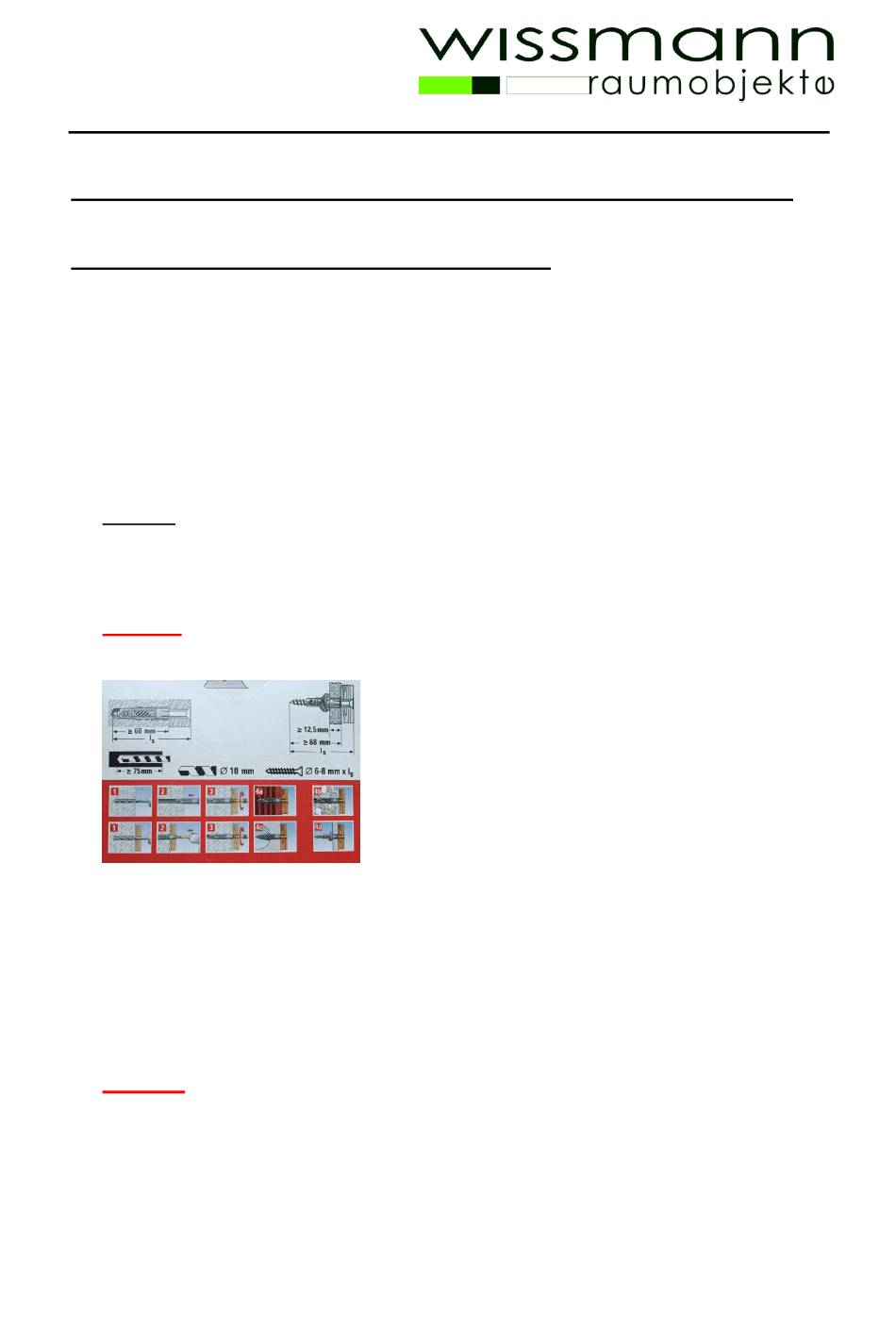

3) Bei Steinwänden mit Bohrer Durchmesser 10 etwa 75mm tief in die Wand bohren
und die 8 Dübel einstecken.
Hinweis: bei Wänden aus Holz oder Gipspappe sind die beigefügten Dübel und
Schrauben nicht geeignet.
Die Festigkeit der Wand muss durch den Kunden selbst sichergestellt sein und sollte
das Gewicht eines Flachbildschirmes (lediglich 30 – 60kg) tragen können (siehe
unten Punkt III).
Hinweis: die Bohrungen für die Dübel auf keinen Fall zu groß bohren, denn
dies wirkt sich negativ auf die Optik und die Stabilität des TV-Halters aus.
Die Dübel müssen stramm in die Bohrungen der Wand passen.
4) Die beiden Winkel mit den beigefügten langen Schrauben (6 x 80mm) in den Dübeln
in der Wand verschrauben.
5) Den TV-Halter zwischen den beiden Winkeln montieren (M10 Senk-Schrauben
handfest anziehen).
Wichtig: bitte die Messingscheiben zwischen TV-Halter und Winkel nicht vergessen!
Wichtig: das Gewinde der M10 Senk-Schrauben ist mit einem speziellen
Kunststoff beschichtet, um diese in der senkrechten Säule sehr schwergängig
zu machen. – Bitte verwenden Sie bei der Montage deshalb die beigefügten,
neuen
Senkschrauben.
(Sollte das Produkt schwer schwenkbar sein, dann bitte die M10 Senk-Schrauben
etwas lösen)
