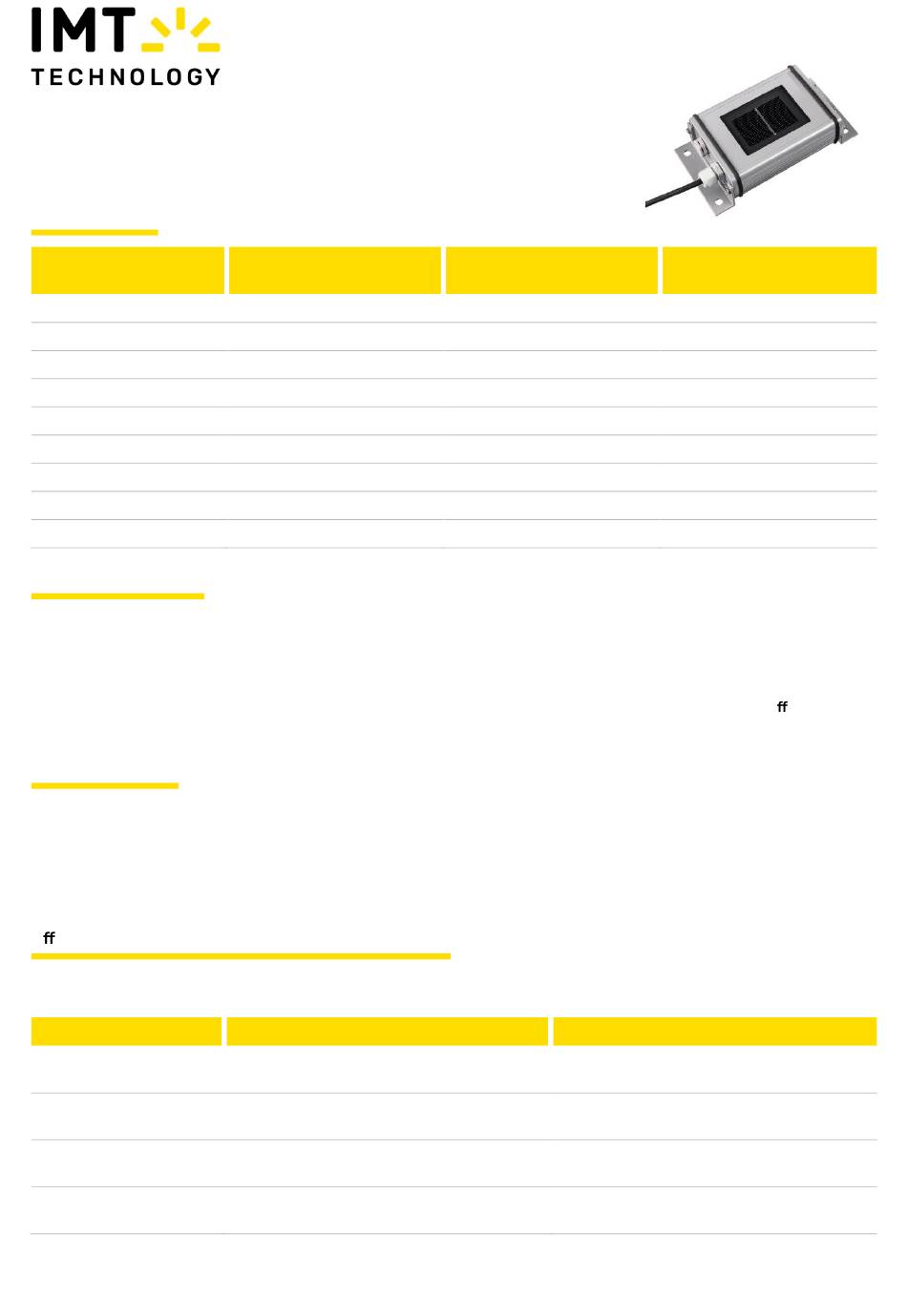

IMT Si-I-420TC Kurzanleitung

Analoge Silizium-Solarstrahlungssensoren
Typenübersicht
Typ
Si-I-420TC
Si-I-420TC-T
Si-V-10TC
Si-V-10TC-T
Si-V-1.5TC
Si-V-1.5TC-T
Si-mV-85
Si-mV-85-Pt100(-4L)
Si-mV-85-Pt1000(-4L)
Garantie und Haftung
Der Solarstrahlungssensor ist für die Messung der solaren Bestrahlungsstärke (nicht konzentriert) eines PV-Monitorings
konzipiert. Die Garantie beträgt 1 Jahr ab Rechnungsdatum für die bestimmungsgemäße Verwendung. IMT Technology
übernimmt keine Haftung für mögliche Verluste oder Beschädigungen, die durch den falschen Gebrauch des Sensors
entstehen. Die Haftung für Mangelfolgeschäden ist ausgeschlossen.
Besonderer Hinweis: Das Gehäuse der Si-Sensoren darf durch den Installateur bzw. Anwender nicht geö net werden,
weil dadurch die Dichtigkeit des Gehäuses nach Verschließen nicht mehr gegeben ist und die Garantie erlischt.
Wartungshinweise
Umfang der regelmäßigen Wartung (mindestens jährlich): Säubern der Solarzelle, Kontrolle auf äußere Schäden, Kontrolle der
mechanischen Befestigung und der Kabelverlegung inkl. Beschädigung des Kabels.
Laut Report IEA-PVPS T13-03: 2014 „Analytical Montitoring of Grid-connected Photovoltaic Systems" wird ein Rhythmus von
1 bis 2 Wochen empfohlen. Bei Beschädigungen hinsichtlich Funktion oder Sicherheit muss der Sensor ausgetauscht werden.
Eine Rekalibrierung wird von IMT Technology mindestens alle 3 Jahre empfohlen.
O set und Steigung für Einstellung an Datenloggern
Einheiten: Bestrahlungsstärke G in W/m
Strom I in mA; F
Sensortyp
Si-I-420TC
Si-I-420TC-T
Si-V-10TC
Si-V-10TC-T
Si-V-1.5TC
Si-V-1.5TC-T
Si-mV-85
Si i-mV-85-Pt100(0)
Seite 1/4
Bestrahlungsstärke
Signal (0 bis 1.500 W/m
4 bis 20 mA
4 bis 20 mA
0 bis 10 V
0 bis 10 V
0 bis 1,5 V
0 bis 1,5 V
0 bis ca. 85 mV
0 bis ca. 85 mV
0 bis ca. 85 mV
; Spannung U in V bzw. mV bei Si-mV-85(-PT100(0));
2
in mV / (1.000 W/m ); T in °C
2
1
Bestrahlungsstärke
G = 93,75 * I - 375 = 93,75 * (I - 4)
I = 1/93,75 * G + 4 = (G + 375) / 93,75
G = 150 * U
U = 1/150 * G
G = 1.000 * U
U = 0,001 * G
G = U / F1 mit F1 Kalibrierfaktor
U = F1 * G
Zelltemperatur
) Signal (-40 bis +90°C)
2
—
4 bis 20 mA
—
0 bis 10 V
—
0 bis 2 V
—
Pt100
Pt1000
Temperatur (nur mit „-T" bzw. „-PtXX")
T = 8,125 * I - 72,5 = 8,125 * (I – 8,923)
I = 0,1231 * T + 8,9231 = 0,1231 * (T + 72,5)
T = 13 * U - 40 = 13 * (V – 3.0769)
U = 0,0769 * T + 3,0769 = 0,0769 * (T + 40)
T = 65 * U - 40 = 65 * (U – 0,6154)
U = 0,0154 * T + 0,6154 = 0,0154 * (T – 40)
Pt100 oder Pt1000
K U R Z A N L E I T U N G
Temperaturkompensation
ja
ja
ja
ja
ja
ja
nein
nein
nein
