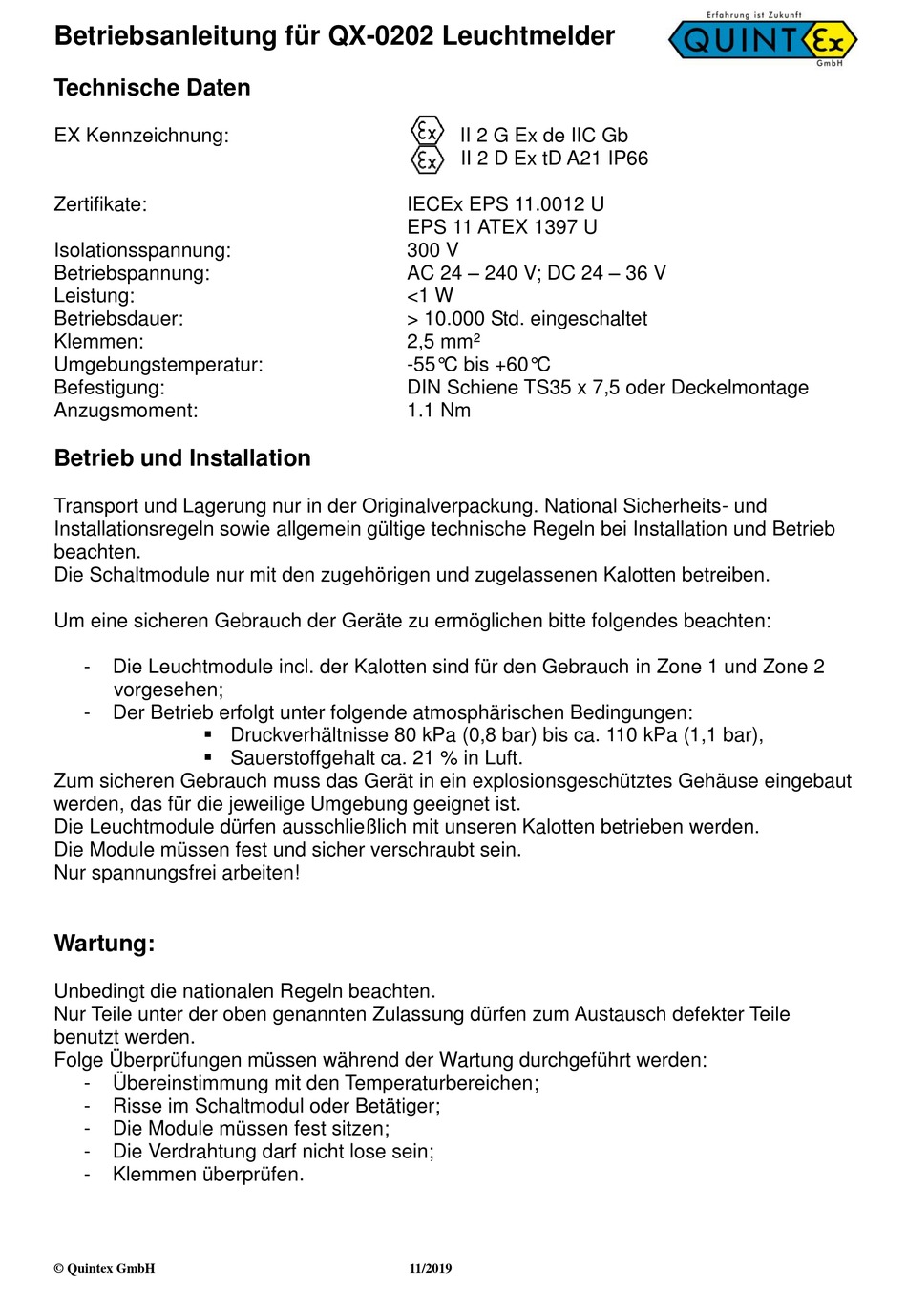

Betriebsanleitung für QX-0202 Leuchtmelder
Technische Daten
EX Kennzeichnung:
Zertifikate:
Isolationsspannung:
Betriebspannung:
Leistung:
Betriebsdauer:
Klemmen:
Umgebungstemperatur:
Befestigung:
Anzugsmoment:
Betrieb und Installation
Transport und Lagerung nur in der Originalverpackung. National Sicherheits- und
Installationsregeln sowie allgemein gültige technische Regeln bei Installation und Betrieb
beachten.
Die Schaltmodule nur mit den zugehörigen und zugelassenen Kalotten betreiben.
Um eine sicheren Gebrauch der Geräte zu ermöglichen bitte folgendes beachten:
-
Die Leuchtmodule incl. der Kalotten sind für den Gebrauch in Zone 1 und Zone 2
vorgesehen;
-
Der Betrieb erfolgt unter folgende atmosphärischen Bedingungen:
Druckverhältnisse 80 kPa (0,8 bar) bis ca. 110 kPa (1,1 bar),
Sauerstoffgehalt ca. 21 % in Luft.
Zum sicheren Gebrauch muss das Gerät in ein explosionsgeschütztes Gehäuse eingebaut
werden, das für die jeweilige Umgebung geeignet ist.
Die Leuchtmodule dürfen ausschließlich mit unseren Kalotten betrieben werden.
Die Module müssen fest und sicher verschraubt sein.
Nur spannungsfrei arbeiten!
Wartung:
Unbedingt die nationalen Regeln beachten.
Nur Teile unter der oben genannten Zulassung dürfen zum Austausch defekter Teile
benutzt werden.
Folge Überprüfungen müssen während der Wartung durchgeführt werden:
-
Übereinstimmung mit den Temperaturbereichen;
-
Risse im Schaltmodul oder Betätiger;
-
Die Module müssen fest sitzen;
-
Die Verdrahtung darf nicht lose sein;
-
Klemmen überprüfen.
© Quintex GmbH
II 2 G Ex de IIC Gb
II 2 D Ex tD A21 IP66
IECEx EPS 11.0012 U
EPS 11 ATEX 1397 U
300 V
AC 24 – 240 V; DC 24 – 36 V
<1 W
> 10.000 Std. eingeschaltet
2,5 mm²
-55°C bis +60°C
DIN Schiene TS35 x 7,5 oder Deckelmontage
1.1 Nm
11/2019
