- Seite 4 REVISION 1.0 - NOVEMBER 2013 ______________________________________________________________________________________________________________________________________________ Lieber Kunde, vielen Dank, dass Sie den MARLEY erworben haben. Sie besitzen nun einen erstklassigen Dual- Drive Class-A Kopfhörerverstärker mit integriertem Vorverstärker und Line-Ausgängen. Der MARLEY besitzt viele einzigartige Features, um die bestmögliche Audio-Performance aus jedem Kopfhörer oder jedem Quellgerät zu gewährleisten.
-
Seite 5: Inhaltsverzeichnis
1. Auspacken und Aufstellen des Gerätes 2. Vorderseite 3. Rückseite 4. Verbindung und Stromversorgung des Gerätes 5. Reinigung des Gerätes 6. Benutzen des MARLEY 6.1 Einstellen der Lautstärke 6.2 Stummschaltung 6.3 Wahl der Eingangsquelle 6.4 Einstellen der Balance 6.5 Wahl des Ausgangsmodus 6.6 Wahl der Lautstärkenanzeige auf dem Display... -
Seite 6: Auspacken Und Aufstellen Des Gerätes
Art. Vermeiden Sie eine direkte Sonneneinstrahlung auf das Gerät. Stellen Sie sicher, dass der MARLEY an allen Seiten genug Freiraum hat, um eine gute Belüftung zu gewährleisten. Da der MARLEY als High Bias Dual-Drive Class-A Verstärker während des Betriebs und im Ruhezustand (Zustand, in dem keine Eingaben gemacht werden) 30W verbraucht und damit viel Wärme produziert, ist eine adäquate Luftzirkulation sicher zu stellen. -
Seite 7: Vorderseite

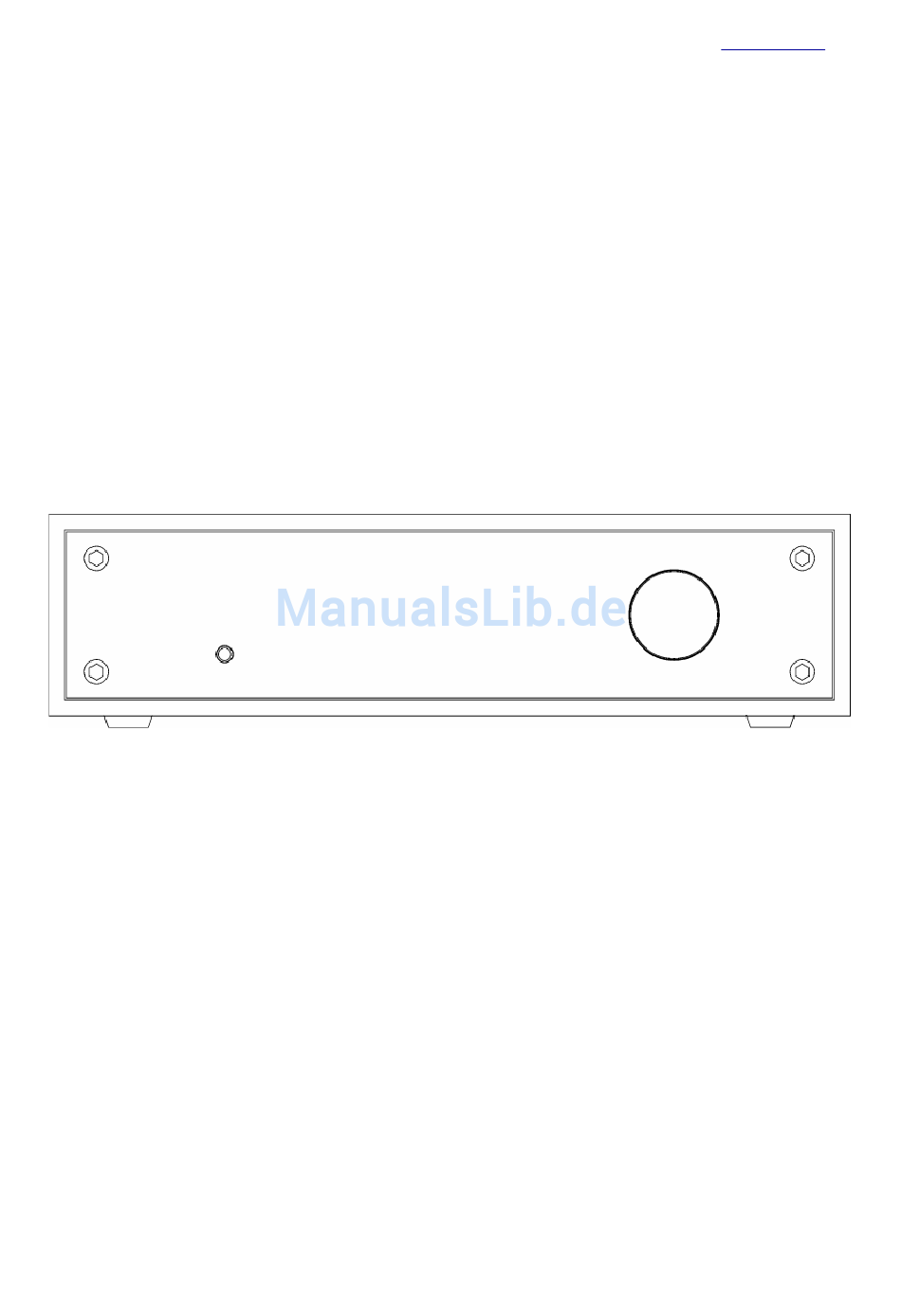

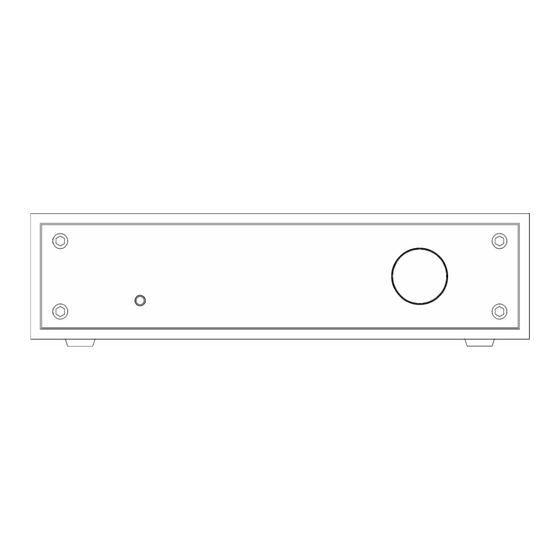

Abb.1 1) Bedienknopf An/Aus/Stumm/Menü Betätigen Sie den Knopf, um den ausgeschalteten MARLEY einzuschalten. Bei eingeschaltetem Gerät bewirkt das kurzzeitige Betätigen dieses Knopfes eine Stummschaltung, es sei denn, dass das Menü vorher aufgerufen wurde: in diesem Fall bewirkt das kurzzeitige Betätigen ein sofortiges Verlassen des Menüs und ein Verwerfen der evtl. -
Seite 8: Rückseite
Ausgang, um von der ausgewählten Quelle aufzunehmen. Vergoldete RCA-Buchsen, schwarz für linken Kanal, rot für rechten Kanal. 6) Vorverstärkerausgang Zur Anbindung einer Endstufe, um den MARLEY als Vorverstärker zu nutzen.Vergoldete RCA- Buchsen, schwarz für linken Kanal, rot für rechten Kanal. 7) Ausgänge für unsymmetrische (single-ended) Kopfhöreranbindung Verbinden Sie den Stecker (6,35mm) Ihres Kopfhörers/Ihrer Kopfhörer mit diesen Ausgängen. -
Seite 9: Verbindung Und Stromversorgung Des Gerätes
ACHUTNG_ Bitte vermeiden Sie es, die unsymmetrischen (single-ended) und die symmetrischen (balanced) Ausgänge gleichzeitig zu verwenden. Verbinden Sie den Stecker des Netzeils mit der Stromeingangsbuchse des MARLEY (Abb. 2, 10). Verbinden Sie nun das Netzteil mit Ihrer Steckdose. Das Netzteil passt für jeden Spannungsbereich von 90 V - 265 V (AC). -
Seite 10: Reinigung Des Gerätes
REVISION 1.0 - NOVEMBER 2013 ______________________________________________________________________________________________________________________________________________ 5. Reinigung des Gerätes Der MARLEY sollte nur mit einem weichen, feuchten Tuch gereinigt werden. Bitte verwenden Sie weder Alkohol noch andere Reinigungsflüssigkeiten, da Sie dadurch die Oberfläche schädigen könnten. Vermeiden Sie ein Eindringen von Flüssigkeiten in das Gerät. Durch Flüssigkeiten verursachte Schäden bewirken den Verlust der Garantieleistungen. -
Seite 11: Einstellen Der Lautstärke
Ruhezustand verfällt. 6.2 Stummschaltung Der MARLEY ist mit einem Feature ausgestattet, das eine Verringerung der Lautstärke um 20dB bewirkt, ohne den Encoder-Knopf (Abb. 1, 3) zu benutzen. Diese Funktion ist nützlich, wenn z.B. der Hörende einer anderen Person zuhören möchte oder das Musikprogramm wechselt etc. -
Seite 12: Wahl Der Eingangsquelle
6.4 Einstellen der Balance Die Balance am MARLEY, d.h. der relative Level zwischen dem linken und dem rechten Kanal, kann in Schritten von +/- 6 dB verändert werden. Dafür muss der Encoder-Knopf (Abb. 1, 3) im symmetrischen (balanced) Modus zweimal oder im unsymmetrischen (single-ended) Modus dreimal gedrückt werden. -
Seite 13: Wahl Des Ausgangsmodus
Der gewünschte Modus wird nun durch Drehen des Encoder-Knopfes (Abb. 1, 3) ausgewählt: Entweder "DUAL SINGLE-END" oder "BALANCED" und durch Drücken des Encoder-Knopfes bestätigt. Der gewünschte Modus ist nun ausgewählt, der MARLEY geht wieder in den Ruhezustand. Soll der vorher eingestellte Modus wieder ausgewählt werden, muss nur der sich an der Front befindliche Knopf an der linken Seite (Abb. -
Seite 14: Einstellung Der Automatischen Abschaltung
ACHTUNG: Die Auswahl des Anzeigemodus hat keinen Einfluss auf die eingestellte Lautstärke, lediglich auf die Anzeige derselben. Der MARLEY erlaubt die Einstellung von Lautstärken zwischen 0 dB und -78 dB in Schritten von 1 dB. 6.7 Einstellung der automatischen Abschaltung Entsprechend der Richtlinien der Europäischen Union für das Energiesparen schaltet sich der... -
Seite 15: Dimmen Des Displays
Die Helligkeit der Displayanzeige des MARLEY kann in vier unterschiedlichen Intensitätsstufen eingestellt werden. Außerdem ist es möglich, einen "automatischen" Modus auzuwählen, bei dem das Display nur dann eingeschaltet ist, wenn der Nutzer den MARLEY bedient. Nach Bedienung schaltet sich das Display innerhalb weniger Sekunden wieder aus. -
Seite 16: Firmware-Version
"0" die höchste, "3" die niedrigste Intensität. Der "automatische" Modus wird durch Auswahl des Menüpunktes "AUTO" ausgewählt. Die gewünschte Helligkeit des Displays ist nun ausgewählt, der MARLEY geht wieder in den Ruhezustand. Soll die vorher eingestellte Helligkeit wieder ausgewählt werden, muss nur der sich an der Front befindliche Knopf an der linken Seite (Abb. -
Seite 17: Ausschalten Des Marley
Eingangsquelle. Möchten Sie die Lautstärke einstellen, müssen Sie das Menü entweder durch Drücken des sich an der linken Vorderseite des MARLEY befindlichen Knopf (Abb. 1, 1) verlassen oder keine weitere Eingaben am Gerät tätigen, um dem MARLEY ein automatisches Rückversetzen in den Ruhezustand zu ermöglichen. -
Seite 18: Spezifikationen
