Milwaukee RD1200 Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
RD1200
INHALT
Sicherheitshinweise für Laserdetektor........................................................................................2
Spezielle Sicherheitshinweise Akku ...........................................................................................2
Bestimmungsgemäße Verwendung............................................................................................2
Technische Daten .......................................................................................................................2
Wartung ......................................................................................................................................3
EG-Konformitätserklärung ..........................................................................................................3
Symbole......................................................................................................................................3
Übersicht ....................................................................................................................................4
Akkus ..........................................................................................................................................5
Klemmvorrichtung.......................................................................................................................6
Libelle .........................................................................................................................................7
Starten ........................................................................................................................................8
Direktes Auslesen .......................................................................................................................9
Mittelposition finden ..................................................................................................................10
Mittelposition fixieren ................................................................................................................11
Einstellungen ............................................................................................................................12
Einstellungen ............................................................................................................................13
Fehlersuche ..............................................................................................................................14
Feldgenauigkeitskontrolle .........................................................................................................15
DEUTSCH
1
Inhaltsverzeichnis
Verwandte Anleitungen für Milwaukee RD1200
Inhaltszusammenfassung für Milwaukee RD1200
-
Seite 1: Inhaltsverzeichnis
RD1200 INHALT Sicherheitshinweise für Laserdetektor..................2 Spezielle Sicherheitshinweise Akku ...................2 Bestimmungsgemäße Verwendung....................2 Technische Daten ........................2 Wartung ............................3 EG-Konformitätserklärung ......................3 Symbole............................3 Übersicht ............................4 Akkus ............................5 Klemmvorrichtung........................6 Libelle ............................7 Starten ............................8 Direktes Auslesen ........................9 Mittelposition finden ........................10 Mittelposition fixieren ........................11 Einstellungen ..........................12 Einstellungen ..........................13 Fehlersuche ..........................14... -
Seite 2: Sicherheitshinweise Für Laserdetektor
Reparaturen am Gerät dürfen nur von hierzu beauftragten und geschulten Personen Bluetooth-Frequenzband (Frequenzbänder) 2.402 – 2.480 GHz durchgeführt werden. Hierbei sind stets die Originalersatzteile von Milwaukee zu verwenden. Maximale Hochfrequenzleistung im Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. -
Seite 3: Wartung
Elektronik-Altgeräte dazu bei, den Bedarf an Rohmaterialien zu verringern. Altbatterien (vor allem Lithium-Ionen-Batterien), Elektro- und Elektronik-Altgeräte Nur Milwaukee Zubehör und Milwaukee Ersatzteile verwenden. Bauteile, deren Austausch nicht enthalten wertvolle, wiederverwertbare Materialien, die bei nicht umweltgerechter beschrieben wurde, bei einer Milwaukee Kundendienststelle auswechseln lassen (Broschüre Entsorgung negative Auswirkungen auf die Umwelt und Ihre Gesundheit haben Garantie/Kundendienstadressen beachten). -
Seite 4: Übersicht

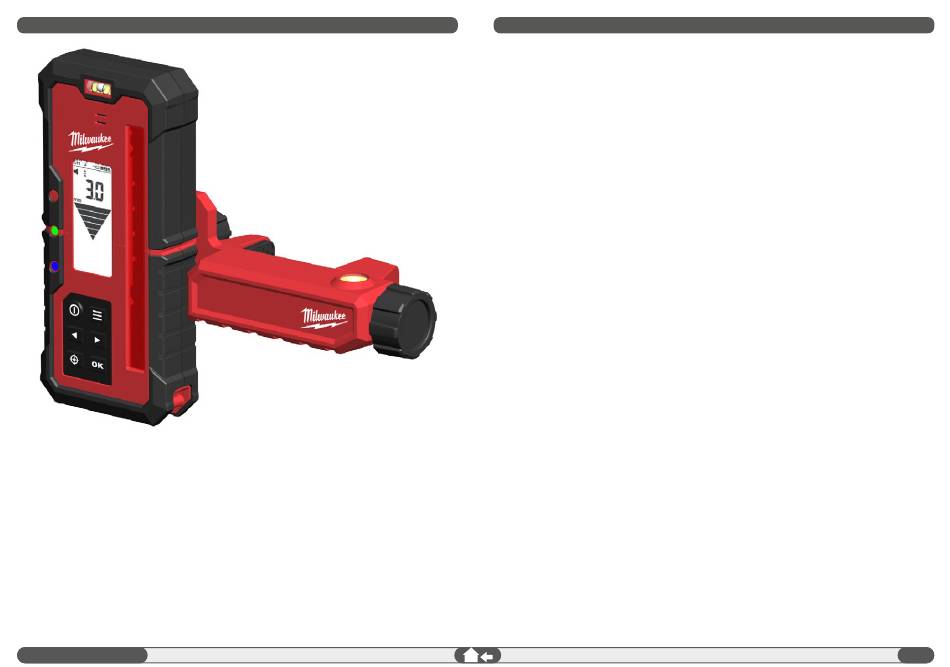

ÜBERSICHT Befestigungsvorrichtung: Wandhalterung hier anbringen LCD-Anzeige Rückseite Wasserwaage: Zur vertikalen Ausrichtung des Detektors Lautsprecher Sensor: Erkennt die Laserstrahlposition Statuszeile: Kanal Kopplung Ladezustandsanzeige Genauigkeit Einheiten Pfeilanzeige: Zeigt an, in welche Richtung der Detektor bewegt werden muss. Mittelposition fixieren Mittellinie: Laserstrahl an dieser Linie ausrichten Mittelposition finden: Kontrolliert, ob der Untergrund ansteigt oder abfällt. -
Seite 5: Akkus
AKKUS Nur Alkalibatterien verwenden. Keine Zink-Kohle-Batterien verwenden. Wird das Gerät längere Zeit nicht benutzt, die Batterien herausnehmen, um das Gerät vor Korrosion zu schützen. Nach dem Einschalten des Detektors zeigt die Ladezustandsanzeige die verbleibende Batterielebensdauer an. 100% Wenn 25 % angezeigt werden, müssen die Batterien so bald wie möglich ausgetauscht werden. -
Seite 6: Klemmvorrichtung
KLEMMVORRICHTUNG Der Detektor lässt sich mithilfe einer Klemmvorrichtung an der Milwaukee-Stange (ROD) befestigen. DEUTSCH... -
Seite 7: Libelle
LIBELLE Den Laserdetektor mithilfe der Libelle horizontal ausrichten. DEUTSCH... -
Seite 8: Starten
STARTEN Die Hintergrundbeleuchtung leuchtet nach jedem Tastendruck oder wenn der Sensor einen Laserstrahl erkennt. Die Hintergrundbeleuchtung bleibt für 15 Sekunden eingeschaltet. Der Timer wird jedes Mal zurückgesetzt, wenn eine Taste gedrückt oder zum ersten Mal ein Laserstrahl erkannt wird (d. h. sie bleibt nicht an, wenn ein Laserstrahl dauerhaft auf den Sensor gerichtet ist. -
Seite 9: Direktes Auslesen
Pfeilsegmente nach oben oder unten zu bewegen und zeigen die Richtung an, in der der Laser zuletzt erkannt wurde. Der RD1200 wurde speziell für den Milwaukee- Laser M18 RLOHV1200 entwickelt, kann aber auch als Detektor für andere Laser mit grünem Laserstrahl verwendet werden. -
Seite 10: Mittelposition Finden
MITTELPOSITION FINDEN Laser und Detektor müssen gekoppelt sein. Die Funktion Mittelposition finden wird verwendet, um die Steigung bzw. das Gefälle des Untergrunds zwischen zwei Messungen ohne komplizierte Berechnungen zu überprüfen. Die Funktion Mittelposition finden ist nur mit bestimmten Drehzahl- und Genauigkeitseinstellungen kompatibel, nicht aber mit Channel-Link. -
Seite 11: Mittelposition Fixieren
MITTELPOSITION FIXIEREN Laser und Detektor müssen gekoppelt sein. Sobald die Mittelposition gefunden ist, bewegt sich der Laserstrahl mit dem Detektor. Während der Laser in Echtzeit justiert wird, erscheinen auf dem Display Pfeile nach oben bzw. unten sowie ein Zahlenwert. Die Funktion Mittelposition finden ist nur mit bestimmten Drehzahl- und Genauigkeitseinstellungen kompatibel, nicht aber mit Channel-Link. -
Seite 12: Einstellungen
EINSTELLUNGEN Signallautstärke Genauigkeit Maßeinheiten frac Es sind drei Einstellungen verfügbar Das Symbol auf dem Display wird aktualisiert und zeigt die aktuelle Auswahl an. Die eingestellte Maßeinheit wird auf dem Display angezeigt. laut (> 95 dBA), Genauigkeit von Fernbedienung/Detektor leise (72–90 dBA), Stufe level 0.02... -
Seite 13: Einstellungen
EINSTELLUNGEN Channel-Link Pairing (Koppelung) Channel-Link kann verwendet werden, um Störungen durch Nach dem Einschalten verbindet sich der Laser automatisch mit den zuletzt gekoppelten Geräten. Wenn der Laser kein Gerät andere Laser auf einer belebten Baustelle zu vermeiden. Dazu findet oder mit einem neuen Gerät gekoppelt werden soll, muss die Kopplung manuell erfolgen. wird der bevorzugte Laser erkannt und detektiert. -
Seite 14: Fehlersuche
Einschalten mindestens 2 Stunden warten, bis es sich der Umgebungstemperatur angepasst hat. Wenn der Detektor blockiert, den Hauptschalter 15 Sekunden lang gedrückt halten oder die Batterien entfernen, um das Gerät zurückzusetzen. Sollte das Problem weiterhin bestehen, wenden Sie sich bitte an einen autorisierten MILWAUKEE-Kundendienst. DEUTSCH... -
Seite 15: Feldgenauigkeitskontrolle
Stöße durch Herunterfallen, kann die Messgenauigkeit beeinträchtigen. Es wird deshalb empfohlen, die Genauigkeit nach dem Herunterfallen bzw. vor wichtigen Messungen zu überprüfen. Optimale Ergebnisse werden mit Lasern von MILWAUKEE erzielt. HINWEIS: Extreme Temperaturen beeinträchtigen die Genauigkeit des Lasers. Genauigkeitskontrolle des Detektors durchführen 1.
