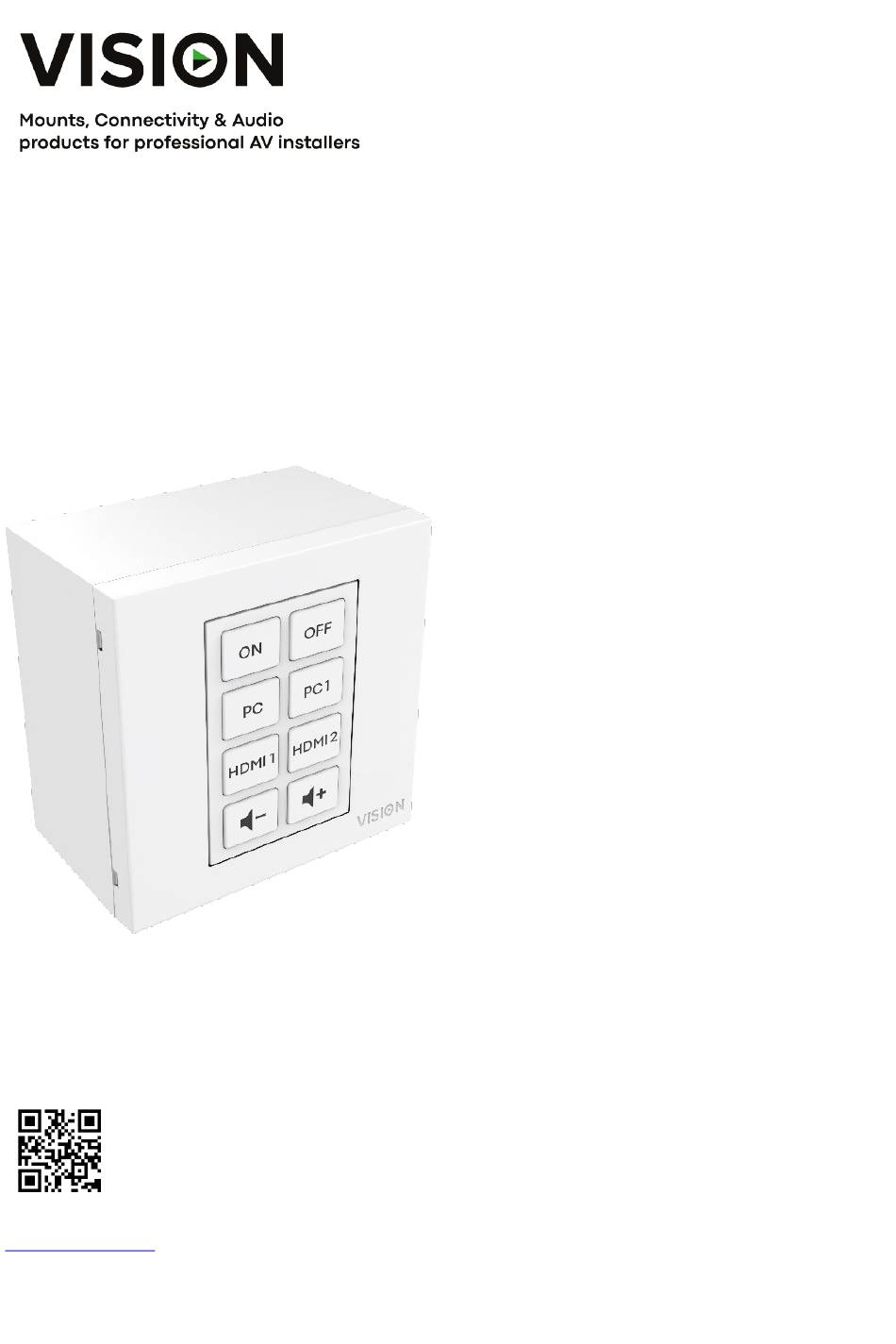

- Seite 1 TECHCONNECT CONTROL PRODUCT MANUAL vav.link/tc3-ctl-2...
- Seite 21 TECHCONNECT KONTROL PRODUKT MANUAL vav.link/tc3-ctl-2...
- Seite 42 TECHCONNECT STEUERUNG PRODUKTHANDBUCH vav.link/tc3-ctl-2...
- Seite 43 INHALT Seite 3. Konnektivität Seite 4. Zubehör Seite 5. Montage Seite 6. Übersicht Steuerungstechnologien Seite 8. EINFACHE PROGRAMMIERUNG – Ohne PC Seite 9. FORTGESCHRITTENE PROGRAMMIERUNG – Mit P C Seite 10: Konfigurationsdatei s Seite 1 2 : Programmierprozess - Codes den Schaltflächen zuweisen Seite 15: Zeitplanung Seite 17: Netzwerkadapter Seite 18: Auf Gerät speichern...
- Seite 44 ANSCHLÜSSE IR-Empfänger USBC - Verbinden Sie sich mit dem Computer, um zu programmieren. Stromversorgung – männlicher Phoenix-Stecker 12V/0.5A 2 x IR Out Phoenix-Steckverbinder 12V/2.4W Watt Auslöseausgang Phoenix-Steckverbinder 2 x RS-232 Phoenix-Steckverbinder...
- Seite 45 ZUBEHÖR 1 x 10m IR-Emitter 1 x Ersatz-IR-Emitter - erweitern Sie mit einem beliebigen Miniklinkenkabel 1 x RS-232 Schwanz - 9-poliger D-SUB zu männlichem Phoenix-Stecker...
- Seite 46 ASSEMBLY Passen Sie die Schaltflächen in dieser Reihenfolge an:...
- Seite 47 ÜBERSICHT ÜBER STEUERUNGSTECHNOLOGIEN Grundlegende Infrarotsteuerung, die für die meisten Fernbedienungen verwendet wird. Es gibt keine Begrenzung für die Länge des Kabels. Verwendet zwei Drähte eines abgeschirmten Kabels, z.B. Miniklinkenkabel. Fluoreszierende Lichter können die IR beeinträchtigen. Hinweis: Motorisierte Projektionsbildschirme mit Fernbedienungen sind normalerweise RF - nicht IR.
- Seite 48 Wenn ein Befehl gesendet wird, kann das Gerät antworten, dass es Maßnahmen ergriffen hat. Beachten Sie, dass dieses Produkt absichtlich einfach ist und diese Antworten ignoriert. Befehle werden normalerweise im hinteren Teil des Gerätehandbuchs veröffentlicht. Codes werden im Hexadezimalformat für das ASCII-Format ausgedrückt. Die Programmiersoftware zeigt beides: RS-232 erfordert zwei Drähte und eine Masse, daher wird häufig ein abgeschirmtes Miniklinkenkabel verwendet.
- Seite 49 EINFACHE PROGRAMMIERUNG – OHNE PC Zur Steuerung eines Geräts nur über IR. Hinweis: Epson-Projektoren können nicht auf diese Weise programmiert werden. Drücken und halten Sie die Taste s 3 und 4. Die LED wird rot leuchten und eingeschaltet bleiben. Drücken und loslassen Sie die Taste, der Sie einen Code zuweisen möchten. Zeigen Sie die originale Fernbedienung auf die Rückseite des Moduls.
- Seite 50 FORTGESCHRITTENE PROGRAMMIERUNG – MIT PC Gehe zu vav.link / tcc. Die Software ist browserbasiert. Übersichtsansicht...
- Seite 51 Konfigurationsdateien Konfigurationsdateien sind im .json-Format. Um ein Gerät zu programmieren, erstellen Sie eine Konfigurationsdatei. Konfigurationsdateien werden automatisch in der Cloud gespeichert. Tab für jede Konfiguration Name, Duplikat, Teilen, Löschen Neue Konfiguration erstellen Konfiguration importieren Backup Token ist ein Link zu Ihrer Konfigurationsdatei, die in der Cloud gespeichert ist. Sicherungsschlüssel ist ein Passwort für diese Datei.
- Seite 52 Gerät verbinden Die Software kann ohne angeschlossene Hardware verwendet werden, jedoch müssen Sie die Hardware anschließen, wenn Sie die IR-Codes von der Gerätefernbedienung lernen möchten. Um die Konfigurationsdatei auf einem Gerät zu ändern oder IR-Codes von einer Fernbedienung zu lernen, wählen Sie "Mit Gerät verbinden": Wenn Sie ein Modul anschließen, wird die Konfigurationsdatei auf der Hardware als neuer Tab geöffnet.
- Seite 53 PROGRAMMIERPROZESS - Codes den Schaltflächen zuweisen Klicken Sie auf die Schaltfläche, der Sie Codes zuweisen möchten: Die Ansicht wird in die Schaltflächenansicht geändert. Um die Ansicht zurückzuschalten, wählen Sie "Übersicht" (oben links oben). Modus Erklärung: Gleichzeitig Alle Codes, die den Tasten zugewiesen sind, werden mit einem Druck gesendet. Einzelne Codes können verzögert werden.
- Seite 54 Befehlstyp festlegen: Dann hier klicken:...
- Seite 55 Wenn Codes bereits in der Bibliothek sind, klicken Sie auf 1. Wenn Codes nicht in der Bibliothek sind, klicken Sie auf 2. Wählen Sie Codes und wiederholen Sie sie für alle Schaltflächen. Anzeigelampe: Wählen Sie die LED-Farbe, die aufleuchtet, wenn Sie diese Taste drücken. Befehlsbibliothek Wenn Sie die Software im Browser laden, wird die Bibliothek synchronisiert, sodass Sie die neueste Liste haben.
- Seite 56 Planung Die Terminplanungsfunktion ist unabhängig von den Schaltflächen, z. B. können Sie einige Geräte mit Schaltflächen steuern und ein anderes Gerät mit geplanten Befehlen. Um Befehle zu planen, klicken Sie hier: Wählen Sie Befehle: Folgen Sie dem gleichen Prozess, um Befehle auszuwählen.
- Seite 57 Setze Timing:...
- Seite 58 Netzwerkadapter Um RS-232-Codes an ein Gerät mit einem Ethernet-Steueranschluss zu senden, benötigen Sie einen Netzwerkadapter, der an die RS-232-Anschlüsse des Moduls angeschlossen wird. Um dies einzurichten, klicken Sie hier: Wähle Adapter:...
- Seite 59 Auf Gerät speichern Sobald die Programmierung abgeschlossen ist, klicken Sie hier, um auf dem Gerät zu speichern:...
- Seite 60 URSPRUNGSERKLÄRUNG Alle VISION-Produkte werden in der Volksrepublik China (VR China) hergestellt. VISION-Produkte werden in die EU importiert von VISION, die vollständig im Besitz von 'TD Synnex' ist, registriert in England Nr. 04625566 bei Maplewood, Crockford Lane, Chineham Park, Basingstoke, Hampshire RG24 8YB UK.
- Seite 61 Wenn Sie ein Problem haben, müssen Sie eine DETAILLIERTE BESCHREIBUNG des Fehlers bereitstellen. Einige Vision-Produkte sind sehr technisch und erfordern die Fehlersuche aller Elemente der Installation, da es möglicherweise nicht am Vision-Produkt liegt. Aus diesem Grund kann der Hersteller die Ersetzung des Artikels verweigern, wenn keine ausreichende Beschreibung bereitgestellt wird.
- Seite 62 Der ursprüngliche Käufer ist für den Versand des Produkts an den von Vision ernannten Distributor verantwortlich. • Die Haftung von Vision ist auf die Kosten für den Ersatz der fehlerhaften Einheit gemäß Garantie beschränkt, außer im Falle von Tod oder Verletzung (EU85/374/EEC). •...
- Seite 63 CONTROL DE TECHCONNECT MANUAL DEL PRODUCTO vav.link/tc3-ctl-2...
- Seite 84 TECHCONNECT CONTRÔLE MANUEL DE PRODUIT vav.link/tc3-ctl-2...
- Seite 105 TECHCONNECT CONTROL MANUALE DEL PRODOTTO vav.link/tc3-ctl-2...
- Seite 126 TECHCONNECT BEHEER PRODUCT HANDLEIDING vav.link/tc3-ctl-2...
- Seite 147 CONTROLE DO TECHCONNECT MANUAL DO PRODUTO vav.link/tc3-ctl-2...
