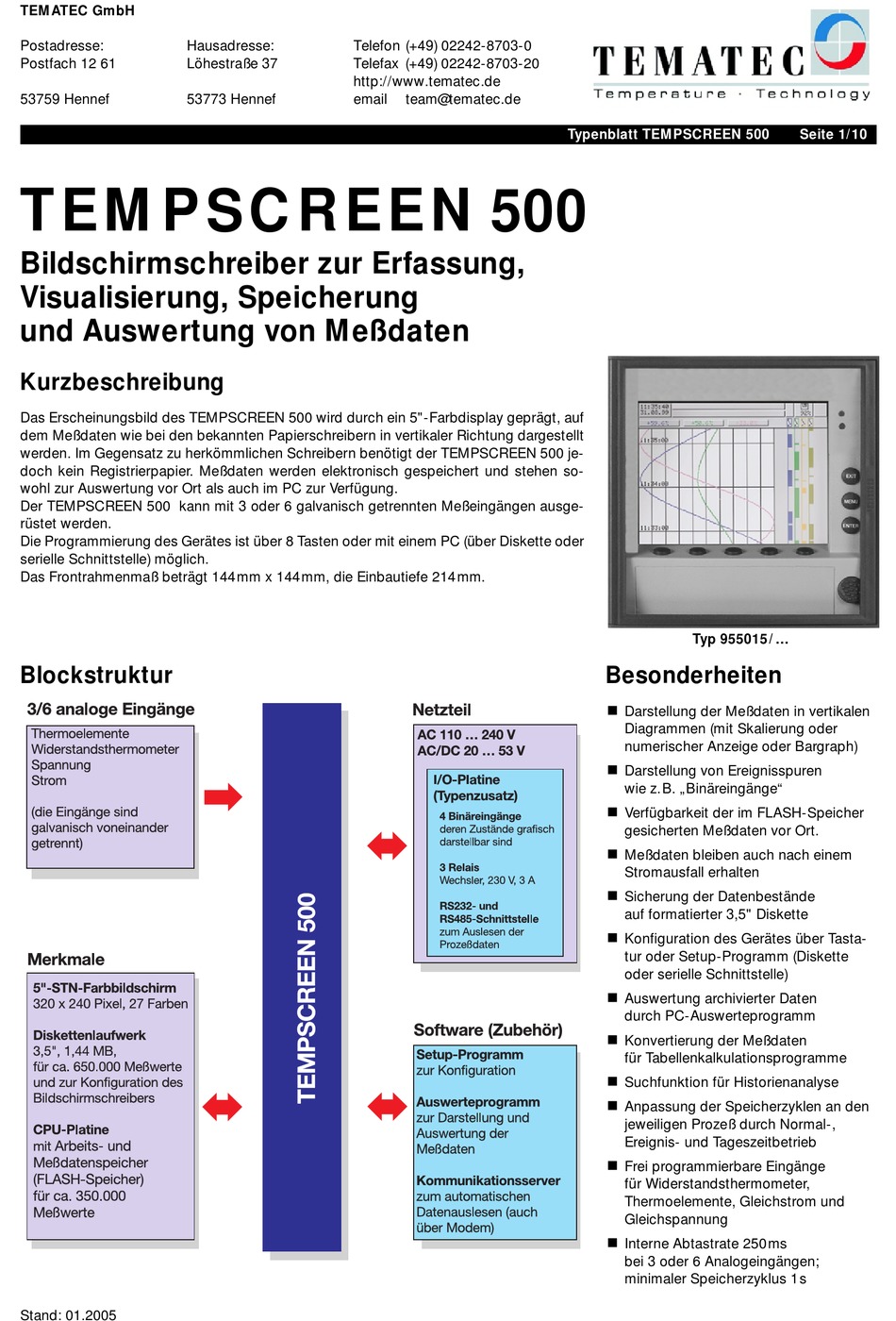

TEMATEC TEMPSCREEN 500 Kurzbeschreibung

TEMATEC GmbH
Postadresse: Hausadresse:
Postfach 12 61 Löhestraße 37
53759 Hennef 53773 Hennef
TEMPSCREEN 500
Bildschirmschreiber zur Erfassung,
Visualisierung, Speicherung
und Auswertung von Meßdaten
Kurzbeschreibung
Das Erscheinungsbild des TEMPSCREEN 500 wird durch ein 5"-Farbdisplay geprägt, auf
dem Meßdaten wie bei den bekannten Papierschreibern in vertikaler Richtung dargestellt
werden. Im Gegensatz zu herkömmlichen Schreibern benötigt der TEMPSCREEN 500 je-
doch kein Registrierpapier. Meßdaten werden elektronisch gespeichert und stehen so-
wohl zur Auswertung vor Ort als auch im PC zur Verfügung.
Der TEMPSCREEN 500 kann mit 3 oder 6 galvanisch getrennten Meßeingängen ausge-
rüstet werden.
Die Programmierung des Gerätes ist über 8 Tasten oder mit einem PC (über Diskette oder
serielle Schnittstelle) möglich.
Das Frontrahmenmaß beträgt 144mm x 144mm, die Einbautiefe 214 mm.
Blockstruktur
Stand: 01.2005
Telefon (+49) 02242-8703-0
Telefax (+49) 02242-8703-20
http://www.tematec.de
email team@tematec.de
Typenblatt TEMPSCREEN 500
Typ 955015/...
Besonderheiten
k Darstellung der Meßdaten in vertikalen
Diagrammen (mit Skalierung oder
numerischer Anzeige oder Bargraph)
k Darstellung von Ereignisspuren
wie z.B. „Binäreingänge"
k Verfügbarkeit der im FLASH-Speicher
gesicherten Meßdaten vor Ort.
k Meßdaten bleiben auch nach einem
Stromausfall erhalten
k Sicherung der Datenbestände
auf formatierter 3,5" Diskette
k Konfiguration des Gerätes über Tasta-
tur oder Setup-Programm (Diskette
oder serielle Schnittstelle)
k Auswertung archivierter Daten
durch PC-Auswerteprogramm
k Konvertierung der Meßdaten
für Tabellenkalkulationsprogramme
k Suchfunktion für Historienanalyse
k Anpassung der Speicherzyklen an den
jeweiligen Prozeß durch Normal-,
Ereignis- und Tageszeitbetrieb
k Frei programmierbare Eingänge
für Widerstandsthermometer,
Thermoelemente, Gleichstrom und
Gleichspannung
k Interne Abtastrate 250ms
bei 3 oder 6 Analogeingängen;
minimaler Speicherzyklus 1s
Seite 1/10
