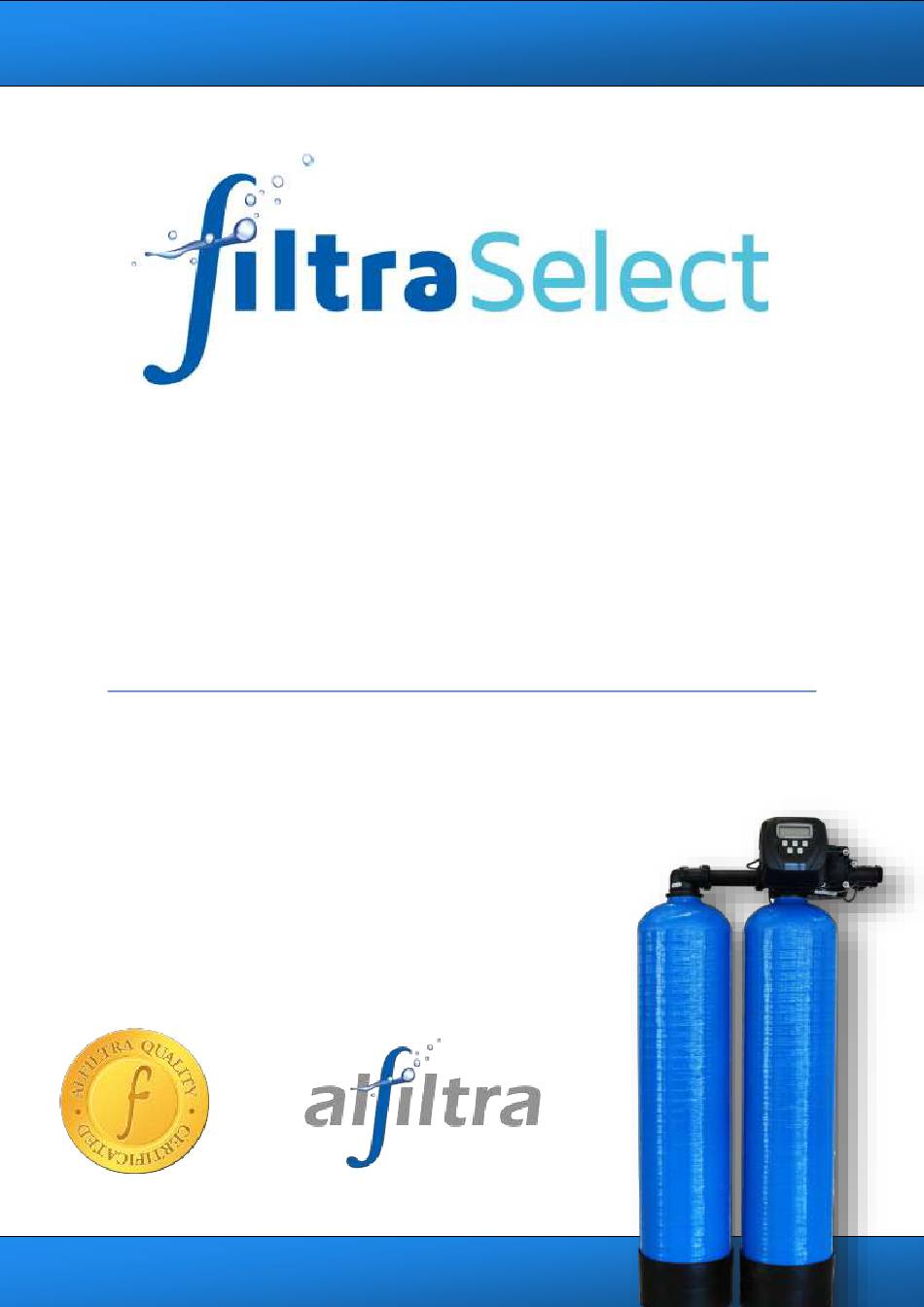

- Seite 1 Montage- und Betriebsanleitung / User Manual FILTRASELECT® Penta Duplex (Clack TT) Multifilter für Brunnenwasser Version 101211.1 ©Alfiltra 2014 - www.alfiltra.de...
-
Seite 2: Inhaltsverzeichnis
Abwasserschlauch befestigen ..................12 Inbetriebnahme ........................13 Uhrzeit einstellen ......................13 Wasserparameter einstellen ..................13 Manuelle Regeneration ....................14 Resthärte einstellen ....................... 14 Schlussbemerkungen ......................15 Garantiebedingungen ......................16 Wartungsprotokoll ......................17 © 2014 alfiltra – Alle Rechte vorbehalten. Seite: 1 www.alfiltra.de... -
Seite 3: Ihre Filteranlage
1. Ihre Filteranlage Herzlichen Glückwunsch zu Ihrer neuen FILTRASELECT Multifilteranlage. Sie haben sich für ein Qualitätsprodukt aus dem Hause ALFILTRA entschieden. Ihre Filteranlage wird Sie in Zukunft mit gefiltertem Wasser versorgen. Zunächst möchten wir Sie mit Ihrer Anlage vertraut machen. -
Seite 4: Sicherheitshinweise
Mangan, Organik und Ammonium Umgebungstemperatur +5 bis +40°C Wassertemperatur +5 bis +30°C Betriebsdruck min./max. 2 bar / 8 bar Luftfeuchtigkeit <60% Anlagenanschluss 230 V / 24 V / 50 Hz / 5W Regeneriersalz DIN EN 973 (Lebensmittelqualität) Spritzwasserschutz nein Seite: 3 www.alfiltra.de... -
Seite 5: Gefahrenhinweise
Funktion geprüft werden. Technische Mängel oder Undichtigkeiten sind sofort durch den ALFILTRA Kundendienst beseitigen zu lassen. Nach DIN 1988 sollte das Wartungsintervall für Ihre Filteranlage nicht mehr als 12 Monate betragen. Wir empfehlen Ihnen den ALFILTRA Wartungsservice zu nutzen. Die Wartung beinhaltet folgende Punkte: ... -
Seite 6: Installation
Fließrichtung achten (Pfeil auf der Armatur beachten). Ein eventuell vorhandener Prüfhahn und den Stopfen entsprechend einschrauben. Alle Ventile schließen. Pfeile in Fließrichtung Zur Hausverteilung Von der Wasseruhr Wasserfilter, Anschlussblock Vom Anlagenausgang und Verrohrung separat erhältlich Zum Anlageneingang Seite: 5 www.alfiltra.de... -
Seite 7: Steuerventil Montieren
Ventil richtig auf dem Gewinde sitzt. Es muss sich anfangs leicht drehen lassen. Das Ventil zum Schluss gut handfest anziehen. Dies geht am besten, wenn Sie die Flasche zwischen Ihren Beinen festhalten und das Ventil Seite: 6 www.alfiltra.de... -
Seite 8: Zweiten Drucktank Verbinden
Bitte darauf achten, dass die schwarzen Dichtringe in die Fassungen eingeführt werden. Der weiße Ring sitzt innen auf (siehe Abbildung 3). Die Befestigung erfolgt nun mit den beidseitigen schwarzen Kunststoff-Flanschen. Diese werden so gegen den weißen Ring geschoben. Seite: 7 www.alfiltra.de... -
Seite 9: Salzbehälter Verbinden
Als nächstes wird die Verbindung zum Salzbehälter (auch Solebehälter) hergestellt. Zunächst entfernen Sie dazu bitte den roten Sicherungsbügel (siehe linker Pfeil Abbildung 7). An diesem Bügel befindet sich ein weißer Pfropfen, welcher in das Ende des Soleschlauchs gesteckt wird (Abbildung 6). Abbildung 5 Seite: 8 www.alfiltra.de... - Seite 10 Den roten Sicherungsbügel danach wieder an der gleichen Stelle befestigen und darauf achten, dass der Anschlusswinkel für den Soleschlauch festsitzt. Soleschlauch durch Drehen Mutter (ohne Werkzeug) Anschlusswinkel befestigen (siehe oberer Pfeil Abbildung 7). roter Sicherungsbügel Abbildung 7 Seite: 9 www.alfiltra.de...
- Seite 11 Schwimmerschalter anschließen (siehe Abbildung 8). Die Abdeckung im Soleschacht wieder aufsetzen. Abbildung 8 Der Soleschlauch wird durch kräftiges Drücken in das dazugehörige Anschlussstück am Solebehälter befestigt. Das Schlauchende muss dabei etwa 2 cm tief eingedrückt werden (Abbildung 9). Abbildung 9 Seite: 10 www.alfiltra.de...
-
Seite 12: Wasseranschluss
Dichtungsringen an der Anschlussarmatur anschließen. Unbedingt auf Ein- und Ausgang an der Anlage und an der Anschlussarmatur achten. Abbildung 10 Abbildung 11 Nun die beiden äußeren Absperrventile der Anschlussarmatur langsam öffnen und ebenfalls alle Verbindungen auf Dichtheit überprüfen. (Das mittlere Ventil bleibt geschlossen). Seite: 11 www.alfiltra.de... -
Seite 13: Abwasserschlauch Befestigen
Den Auslauf des Abwasserschlauches so verlegen, dass dieser nicht abgeknickt werden kann. Der Auslauf muss frei erfolgen, also nicht auf eine Schlauchtülle stecken. Es darf kein Rückstau vom Abwasser erfolgen. Wenn nicht bereits vorhanden, empfehlen wir den Einbau eines Trichtersyphons. Seite: 12 www.alfiltra.de... -
Seite 14: Inbetriebnahme
Zwangsregeneration einstellen (werksseitig auf 7 Tage eingestellt)* NEXT up/down weiter Restkapazität vor Regeneration bitte auf 0 m³ eingestellt lassen NEXT speichern * Wert nur bei Bedarf ändern (im Zweifel auf Werkseinstellung beibehalten) Seite: 13 www.alfiltra.de... -
Seite 15: Manuelle Regeneration
4.4 Resthärte einstellen Die Resthärte muss bei Ihrer Penta-Anlage immer auf 0 eingestellt sein. Wenn Sie einen Anschlussblock ohne Verschneidung besitzen, brauchen Sie nichts weiter zu beachten. Falls Ihr Anschlussblock eine Verschneidung hat, drehen Sie diese bitte zu. Seite: 14 www.alfiltra.de... -
Seite 16: Schlussbemerkungen
Aufnahmefähigkeit des weichen Wassers und kann mit entsprechender Reduzierung der Kaffeemenge ausgeglichen werden. Auf Wunsch bieten wir Ihnen die kostengünstige Wartung Ihrer Filteranlage an. Bitte kontaktieren Sie uns. Wir wünschen Ihnen viel Freude mit herrlich gefiltertem Trinkwasser Ihr Alfiltra-Team Seite: 15 www.alfiltra.de... -
Seite 17: Garantiebedingungen
1. Garantieansprüche können nur nach Vorlage der Originalrechnung oder einen entsprechenden Kaufnachweis durch den Kunden geltend gemacht werden. 2. Es liegt im Ermessen von Alfiltra, ob die Garantie durch Austausch oder durch Reparatur des Gerätes bzw. des defekten Teils erfüllt wird. Weitere Ansprüche sind ausgeschlossen. -
Seite 18: Wartungsprotokoll
Montage- und Betriebsanleitung FILTRASELECT® Penta Duplex Filteranlagen 7. Wartungsprotokoll Anlage: ____________________________________ Seite: 17 www.alfiltra.de... - Seite 19 Montage- und Betriebsanleitung FILTRASELECT® Penta Duplex Filteranlagen Einfach weiterempfehlen, Kundennummer bei Bestellung mitteilen und 25 Euro für jede Weiterempfehlung erhalten. Aktion nur bei Bestellung einer Enthärtungsanlage bei Alfiltra und Auszahlung erst nach der Widerrufsfrist. Nicht mit anderen Aktionen kombinierbar und nicht übertragbar. Seite: 18...
