PWB TOOL MASTER 250 Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Inhaltszusammenfassung für PWB TOOL MASTER 250

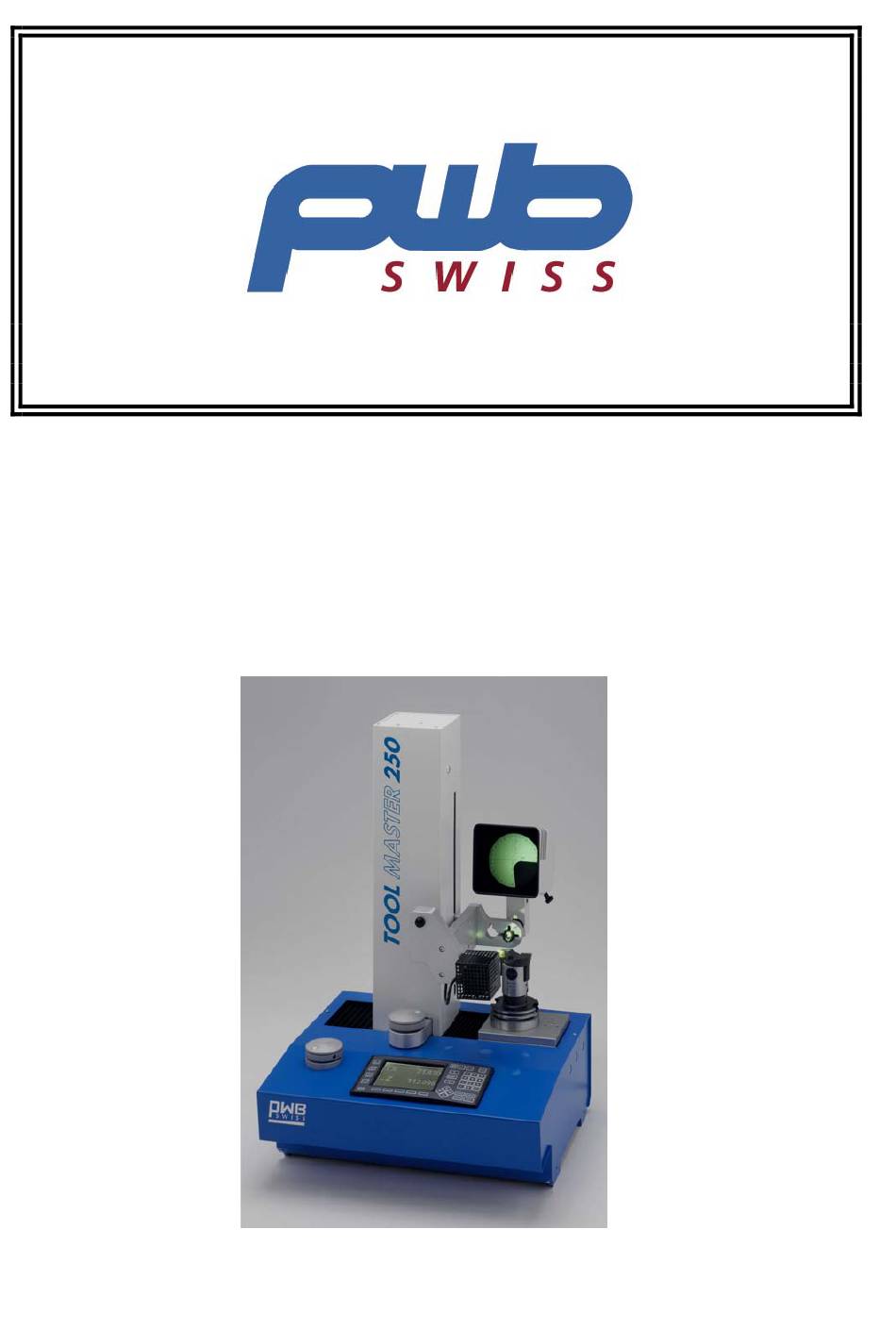

- Seite 1 TOOL MASTER 250 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Eichen des Voreinstellgerätes……………………………....…………………………….. 26 4.1. Beleuchtung…………………………………………………………………....…………………..26 4.2. Projektor justieren………………………………………………………………………....……..26 4.3. Kompensation der Parallelität X- and Z-Achse..……………………………………....... 27 4.4. Setzen des absoluten Nullpunktes…………………………………………………………....... 27 Technische Daten.....…………………………………………………………………..…. 28 5.1 Spannungsversorgung….……………………………………………………………………….....…… 28 5.2 Physikalische und mechanische Kennwerte....….…………………………………....…. 28 PWB Swiss AG Ausgabe September 04... - Seite 3 Seite 3 PASSWORT 070583 PWB Swiss AG Ausgabe September 04...
-
Seite 4: Garantiebedingungen
Haftung für Folgeschäden, die auf den Gebrauch oder den Inhalt dieses Benutzerhandbuches zurück- zuführen sind. Weiterhin sei darauf hingewiesen, dass die PWB Swiss AG weder Garantie noch die juristische Ver- antwortung oder irgendeine Haftung für Folgeschäden übernimmt, die auf falschen Einsatz der Hard- bzw. -
Seite 5: Messelektronik Tc 100
Taste · zusätzlich zur Reduzierung des Bildschirmkontrastes (TASTE drücken u. halten redu- ziert Kontrast kontinuierlich) Einstellung des Bildschirmkontrastes können nur im Messmodus gemacht werden Modus-Tasten Umschaltung Durchmesser/Radius Zurück zum Absolut-Modus Umschaltung Inch/mm Print-Taste Zum Drucken der Daten oder speichern in Listen PWB Swiss AG Ausgabe September 04... -
Seite 6: Grundeinstellungen
Mit der Taste QUIT gelangen Sie in den Messmodus Achtung: Die Kompensation X in Abhängigkeit von Z (X=µm/mmZ) muss bei der Inbetriebnahme durchgeführt werden ! Die Z-Kompensation kann zusätzlich durchgeführt werden. Kompensation X-ACHSE Kompensation Z-ACHSE PWB Swiss AG Ausgabe September 04... -
Seite 7: Einstellung Des Absoluten Nullpunktes
Nun ist der Passwortschutz aufgehoben und Sie können alle Grundeinstellungen durchführen. Nach dem Sie das nächste mal das Gerät ausgeschaltet haben, ist der Passwortschutz wieder aktiv. Mit der Taste FINISH kommen Sie immer zurück in den Messmodus PWB Swiss AG Ausgabe September 04... -
Seite 8: Bezugsnullpunkte Editieren Und Löschen
Taste ENTER wird automatisch in das Messfenster umgeschaltet. 1.2.6 Bezugsnullpunkte editieren und löschen In der Übersichtsliste der Bezugsnullpunkte können Sie mit den Softkeys EDIT und LÖSCHEN Bezugsnull- punkte editieren oder löschen. Den absoluten Nullpunkt kann man nicht löschen. PWB Swiss AG Ausgabe September 04... -
Seite 9: Werkzeuge Vermessen
Fahren Sie eine Achse an, im Beispiel Z-Maß. Drücken Sie zum Einfrieren die Achstaste für Z. Die Anzeige wird wie unten abgebildet dargestellt, der Wert ist eingefroren. Verfahren Sie nun die X-Achse zur Messkante. Die relevanten Werte stehen im Display, die Z-Achse wird invers angezeigt. PWB Swiss AG Ausgabe September 04... - Seite 10 Drücken Sie die Taste INKREMENTAL gefolgt von der Achstaste, welche genullt werden soll. Drücken Sie die betreffende Achstaste (im Beispiel X), in der Anzeige erscheint INC anstelle von ABS, X wird genullt. Drücken Sie zum Beenden des inkrementalen Modus die Taste Absolut. PWB Swiss AG Ausgabe September 04...
-
Seite 11: Werkzeug Vermessen Mit Eingabe Von Solldaten
Ziffer ! Werkzeug-Solldaten direkt eingeben Prinzipiell gilt die gleiche Vorgehensweise wie beim Speichern per Playback . Anstelle der Dateneingabe durch Drücken der Taste IMPORT werden die Daten über den numerischen Tastenblock eingegeben. PWB Swiss AG Ausgabe September 04... -
Seite 12: Werkzeugliste
Einzelne Werkzeuge können aus der Liste gelöscht werden. Markieren Sie hierzu den betreffenden Datensatz (Stern vor WKZ-Nummer) und löschen Sie diesen mit der Taste CANCEL. Beenden Sie den Editiermodus durch Drücken der Taste QUIT. PWB Swiss AG Ausgabe September 04... - Seite 13 Je nach Einstellung der Datenausgänge kann die Liste an verschiedene Geräte gesendet werden. Siehe Kapitel Datenübertragung Es können maximal 100 Werkzeuge in die Liste gespeichert werden. ACHTUNG: Vor dem Speichern neuer Werkzeuge in die Werkzeugliste, muss die alte Liste Gelöscht werden. PWB Swiss AG Ausgabe September 04...
-
Seite 14: Messfunktionen
(Im Beispiel Kmax, da dies vor dem Drücken der Taste Werkzeug der aktuelle Datensatz war.) Zum Speichern müssen Sie eine Werkzeugnummer vergeben u. mit der SW-Taste SPEICHERN bestätigen. Die Abweichung DIF bezieht sich immer auf die Absolute Position, also auf die Position des Fadenkreuzes. PWB Swiss AG Ausgabe September 04... -
Seite 15: Winkelmessung
Diese Menüs sind ab Werk voreingestellt. Die richtigen Einstellungen für den Etikettendrucker sowie der Schnittstelle werden separat erläutert . Wenn Sie Änderungen der Formate vornehmen, kann dies zu Problemen mit dem Etikettendrucker führen. Testen Sie die Formate nur per Übertragung an einen PC ! PWB Swiss AG Ausgabe September 04... -
Seite 16: Etiketten Drucken Mit Seiko Drucker
Fall 2: Mit Werkzeugnummer, im Radius-Modus. Taste PRINT, gefolgt von Eingabe der Werkzeugnummer TN : A : 01 wie oben X R : 15.000 mm Abs ; X-Wert RADIUS, ABS für Absolutposition 99.987 mm Abs PWB Swiss AG Ausgabe September 04... -
Seite 17: Adapterliste Drucken
| 111 | 00 | -0.428 mm D | -0.959 mm | 111 | 00 | 56.144 mm D | 200.245 mm | | 123 | 00 0.000 mm D | -1.460 mm +-------------+-------+------------------ ---+---------------------+----------------+ PWB Swiss AG Ausgabe September 04... -
Seite 18: Datenübertragung Zum Pc
Die Daten werden in einer Datei aufgezeichnet. Standardmässg ist dies die Datei CAPTURE.TXT. Wenn Sie den betreffenden Pfad eingeben, so wird die Datei nach Beenden der Aufzeichnung direkt auf dem Desk- top abgebildet. C:\Winnt\Profiles\Administrator\Desktop\Capture.txt für Win NT C:\Win98\Desktop\Capture.txt für Win 98 PWB Swiss AG Ausgabe September 04... -
Seite 19: Setup
Rechts die dazu möglichen Einstellungen. Die Software-Tasten werden entsprechend der gewählten Funktion belegt Einstellmenüs welche die Arbeitsweise beeinträchtigen sind nur mittels Passwort änderbar und werden mit PW gekennzeichnet. Die meisten Einstellungen sind selbsterklärend. Erklärungsbedürftige werden am Ende speziell beschrieben. PWB Swiss AG Ausgabe September 04... - Seite 20 Als Standard sind die Zeichen 10 u. 13 (Pos 1 + Zeilenvorschub) vor- eingestellt. Form Chars: (PW) In diesem Menü werden die Steuerzeichen für einen Etikettendru- cker eingegeben. Die Eingabe ist vom verwendeten Drucker abhän- gig. Die Zeichen werden im ASCII-Code eingegeben PWB Swiss AG Ausgabe September 04...
- Seite 21 Vergleichen Sie Punkt 4.3 Lineare Fehler-Korrektor (faktorbehaftet) der verschiedenen Achsen. Geben Sie das Sollmass sowie das angezeigte Mass ein. Es muss nicht nach 1 normiert wer- den. Wird nicht als Werkseinstellung ausgeführt, da nicht zwingend erfor- derlich. PWB Swiss AG Ausgabe September 04...
- Seite 22 Editieren sperren: Löschen und Editieren der Adapter nicht mehr möglich. Es können jedoch neue Adapter hinzugefügt und ausge- wählt werden. AD kal.sperren: Adapter können nicht erneut kalibriert werden. Editieren und Löschen ist erlaubt. Uhr: Einstellung Datum und Uhrzeit. PWB Swiss AG Ausgabe September 04...
- Seite 23 Lieferanten des Geräts! ACHTUNG: Nach einem RESET ist das Gerät zur Verwendung mit Projektor (Licht) voreingestellt. Bei T-CAM An- wendung ist das Gerät, wie in Kapitel Grundeinstellung u. Kapitel Option T-Cam beschrieben, umzu- stellen ! PWB Swiss AG Ausgabe September 04...
-
Seite 24: Auspacken Und Aufstellen
Nehmen Sie den Schutzplastik weg und prüfen Sie das Gerät. Allfällige Transportschäden melden Sie umgehend ihrem Lieferanten oder Spediteur. Mit 2 Personen heben Sie das Gerät hoch, am besten eignet sich dafür die aufgeschraubte Bodenplat- Gewichtstabelle: Tool Master 250-40/360 67 kg Tool Master 250-50/360 67 kg... -
Seite 25: Inbetriebnahme
Stellen Sie das Gerät nie in unmittelbarer Nähe nachfolgender Maschinen und Geräte auf: Erodiermaschinen Elektroschweissanlagen Leistungsschütze und Schalter Elektrostatische Lackieranlagen und ähnliche Einrichtungen Schraube für Luftwartungseinheit Luftwartungseinheit Stromanschluss mit Sicherung Serielle Schnittstelle ( PC ) Parallele Schnittstelle ( Drucker ) PWB Swiss AG Ausgabe September 04... -
Seite 26: Eichen Des Voreinstellgerätes
Setzen Sie den Einstelldorn in die Werkzeugaufnahme Richten Sie den Projektor, d.h. die vertikale Linie im Projektor parallel zum Einstelldorn. Die Messgenauigkeit des Gerätes hängt u.a. auch von dieser Einstellung ab. Klemmen Sie nun den Projektor endgültig fest. PWB Swiss AG Ausgabe September 04... -
Seite 27: Kompensation Der Parallelität X- And Z-Achse
Nach Bestätigen mit ENTER schaltet der Rechner in den Messmodus um. Der Absolute Nullpunkt ist eingesetzt. Die Ist-Position in Bezug auf den absolu- ten Nullpunkt wird angezeigt. Weitere Informationen zu diesem Vorgang erhalten Sie unter Punkt 1.2.2 dieser Anleitung PWB Swiss AG Ausgabe September 04... -
Seite 28: Technische Daten
Die Messelektronik ist mit einer Pufferbatterie ausgerüstet. Lebensdauer ca 10 Jahre. Austausch er- folgt über den Händler. ACHTUNG Das Gerät niemals öffnen. Es befinden sich keine Wartungsteile im Gerät Tool Master 250 gesamt Schutzgrad: IP2x PWB Swiss AG Ausgabe September 04... - Seite 29 INPUT 1 10101 Glasmasstab Z-Achse Glasmasstab X-Achse serielle Schnittstelle Drucker / PC 10101 serielle Schnittstelle T-CAM Signal PRINTER LAMP AC INPUT Parallele Schnittstelle Lampe 6V output Stromversorgung Drucker Belegung DC-Ausgang: Ansicht vom Stecker ! PWB Swiss AG Ausgabe September 04...
- Seite 30 Werkzeuge aufrufen 12 Werkzeuge speichern 11 Inbetriebnahme 25 Werkzeuge vermessen mit Eingabe von Solldaten 11 Inkrementaler Messmodus 10 Werkzeug-Istwerte als Sollwerte speichern Kabelbelegung 15 Werkzeugliste 12 Kommando-Tasten 5 Werkzeug-Solldaten direkt eingeben 11 Winkel 15 Winkel-Korrektur 21 PWB Swiss AG Ausgabe September 04...
