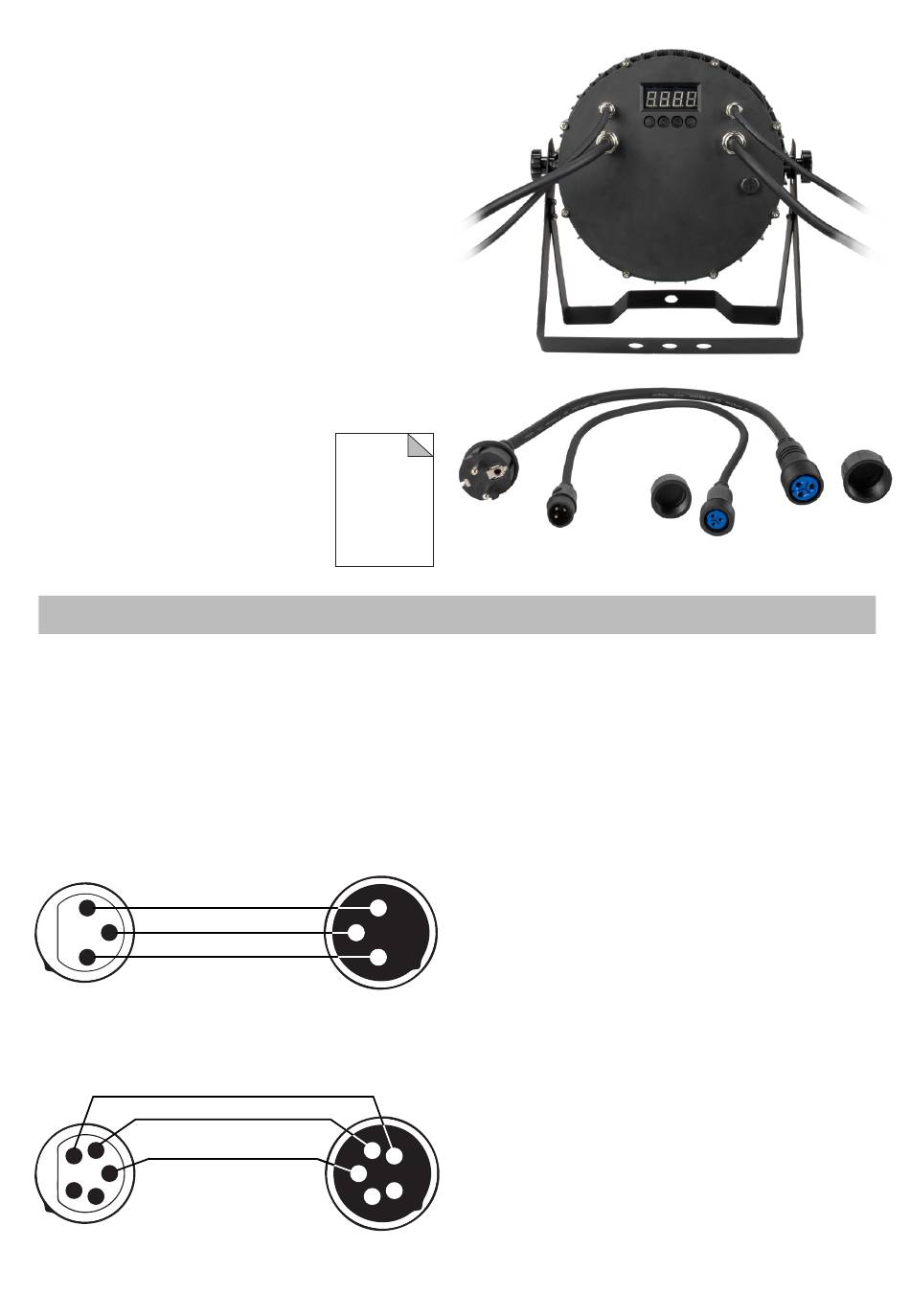

Das Paket enthält:
❶ - LED PAR (1 St.)
❷ - Anschlusskabel für den
Außeneinsatz (1 St.)
❸ - DMX-Kabel für den
Einsatz im Freien (1 St.)
❹ - Spezielle Stecker, die das
Eindringen von
Feuchtigkeit in nicht
angeschlossene Stromkabel
verhindern. (1 St.)
❺ - Benutzerhandbuch
(1 St.)
V E R B I N D U N G
Das Gerät ist mit den folgenden Schnittstellen ausgestattet:
1. DMX (Eingang/Ausgang): XLR 3(5)-polige Buchse
2. Power (in/out): IP65-spezifischer Stromanschluss
Der Anschluss erfolgt über ein Kabel mit
XLR-Buchse -> XLR-Male-Stecker.
SHIELD
1
SIGNAL (+)
3
SIGNAL (-)
2
FEMALE
XLR
3-PIN XLR
SIGNAL (-)
2
SIGNAL (+)
1
3
5
4
FEMALE
XLR
5-PIN XLR
User
Benutzer-
Manual
handbuch
❺
1
3
2
MALE
XLR
SHIELD
2
3
4 5
MALE
XLR
❶
❷
❸
ACHTUNG! Am letzten Gerät
muss das DMX-Signal mit einem
Abschlusswiderstand abgeschlos-
sen werden. Löten Sie einen
120Ω-Widerstand zwischen Si-
gnal (-) und Signal (+) in einen
XLR-Stecker und stecken Sie ihn
in den DMX-Ausgang des letzten
1
Geräts.
❹
❹
5
