Bedienungsanleitung
MOD 110H
Montageverfahren:
• Achten Sie genau auf die Kennzeichnung der einzelnen Modulift-
Komponenten, um stets die richtige Größe zu verwenden.
• Legen Sie Streben und Endstücke genau nach den Angaben
(Tabelle 2) auf einem ebenen Grund zurecht, um einem
Wegrollen der Segmente vorzubeugen.
• Vor Verbindung aller Flanschpaare, müssen diese auf Sauberkeit
(Schmutz, Sand, etc.) kontrolliert werden.
• Schrauben Sie die Komponenten mit den mitgelieferten Bolzen,
Muttern und Scheiben. Bolzen mit dem umseitig angegebenen
Drehmoment anziehen, sechs je Verbindung. Anzahl und
Güteklasse der Bolzen sind entscheidend für die sichere
Verwendung der Spreiztraverse, insbesondere bei größeren
Spannweiten.
• Falllasche an der Innenseite der Klemmbacke des Endstücks
positionieren, dass die größere Bohrung der Falllasche mit der
Bohrung im Endstück übereinstimmt.
• Platzieren Sie das obere Anschlagseil auf den oberen Schäkel und
positionieren Sie die Klemmbacke dieses Schäkels über der
Klemmbacke des Endstücks.
• Führen Sie den oberen Stift durch Schäkel, Endstück und
Falllasche. Wiederholen Sie den Vorgang am anderen Ende der
Spreiztraverse.
• Hängen Sie die freien Enden der oberen Anschlagseile am
Kranhaken ein.
• Befestigen Sie die unteren Anschlagseile an den unteren
Bohrungen der Falllaschen und zuletzt an die zu hebende Last.
• Die montierte Spreiztraverse sowie die Hebeeinrichtung müssen
vor Nutzung von einer qualifizierten Person gründlich überprüft
werden.
Sicherheitshinweise:
• Belasten Sie die Spreiztraverse nur über die Falllaschen (siehe
Abb. 1).
• Halten Sie die Hebeeinrichtung fern von Hindernissen – jede
Kollision kann einen Traversenbruch verursachen.
• Achten Sie unbedingt auf korrekte Verwendung der oberen
Anschlagseile und vermeiden Sie unnötiges Verdrehen der
Schlingen.
• Hängen Sie niemals Lasten an Strebe oder Flansche.
• Überschreiten Sie niemals die angegebene SWL für diese
bestimmte Spannweite (siehe Tabelle 2).
• Die unteren Anschlagseile dürfen nicht mehr als 6° von der
Vertikalen abweichen.
• Beim Heben von langen Lasten sind Führungsseile zu benutzen,
um die Bewegung der Last zu kontrollieren.
• Einzelne Komponenten können sehr schwer sein und sind daher
mit besonderer Vorsicht zu handhaben.
Empfehlung für obere Anschlagseile:
Textile Seile, Drahtseile mit sanften Ösen und Ketten mit kleinen
Anschlussstücken. Falls Drahtseile mit Kauschenösen verwendet
werden, muss die Schlinge zum Vertikalwinkel 30° oder weniger
betragen. Andere Typen passen oft nicht zu den Anschlussstücken,
besonders Kettenhaken und Kauschenösen mit hoher Tragfähigkeit.
Hinweis: Durch Verlängerung der Seile kann ein größerer
Zwischenraum enstehen. Wenden Sie sich bitte im Zweifelsfall an
Ihren Modulift-Lieferanten.
Modulift UK Ltd.
Tel.: +44(0)1202 621511

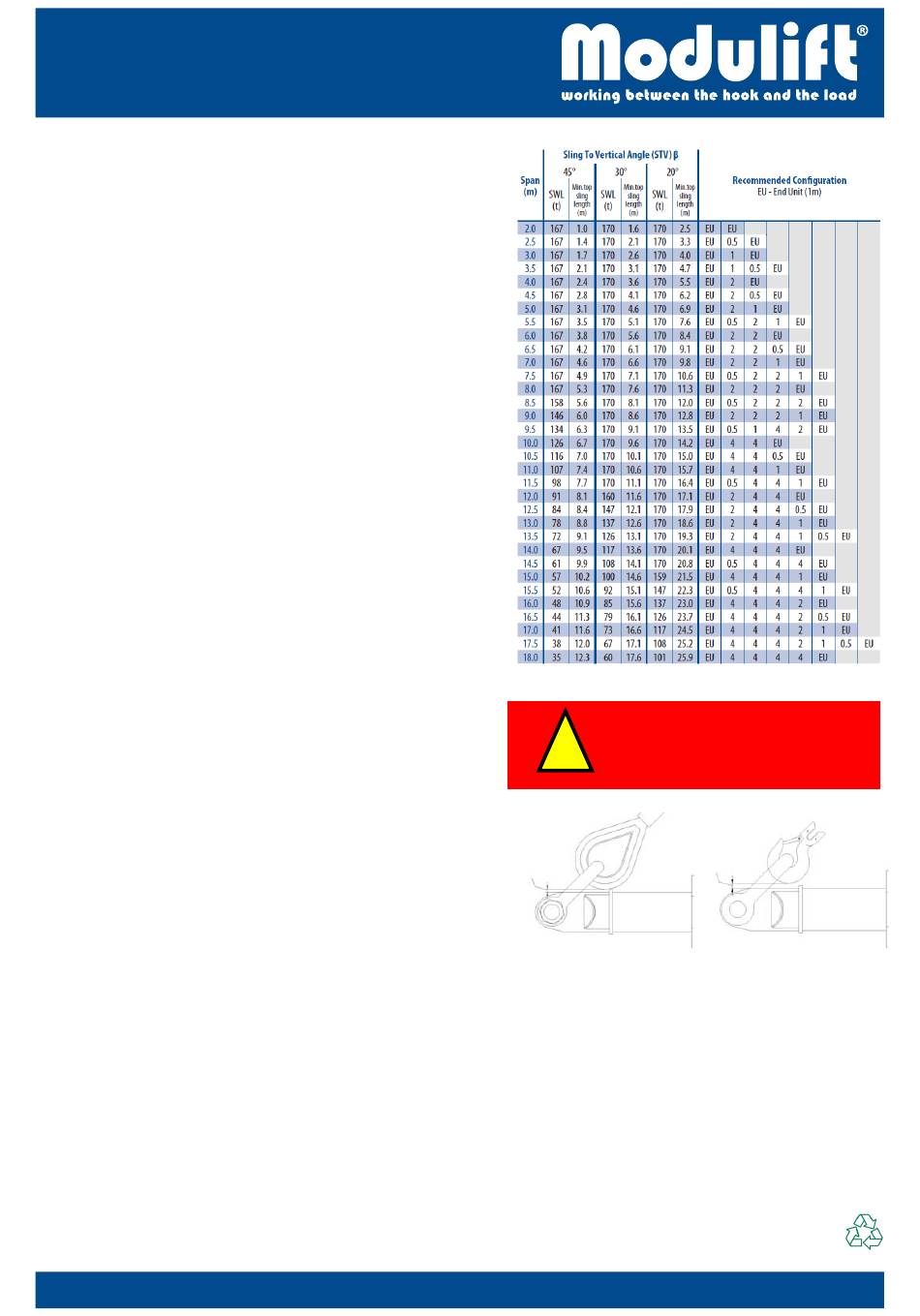

Tabelle 2 – Tragfähigkeit bei diverser Länge:
!
WARNUNG!
Zwischenraum
• Der Bediener muss sicherstellen, dass zwischen
dem Anschlussstück am Ende des Anschlagseils
und dem Endstück ein Zwischenraum vorhanden
ist, siehe Abb. oben.
• Maximal zulässige Anzahl Streben pro
Spreiztraverse: 6.
• Längere Streben sind in der Mitte der
Traversenkonstruktion zu montieren.
Der Anschlagwinkel ist entscheidend für den
•
sicheren Einsatz der Spreiztraverse.
Wenn Sie feststellen, dass Ihr Gerät nicht mehr
MOD 110H DE März 2019
verwendet wird, entsorgen Sie es bitte
© Copyright 2019 Modulift.
verantwortungsvoll. Bitte wenden Sie sich an Modulift,
All rights reserved.
wenn Sie weitere Anleitungen benötigen.
E-Mail: sales@modulift.com
