ADJ Inno Spot LED Bedienungsanleitung
Verwandte Anleitungen für ADJ Inno Spot LED
Inhaltszusammenfassung für ADJ Inno Spot LED

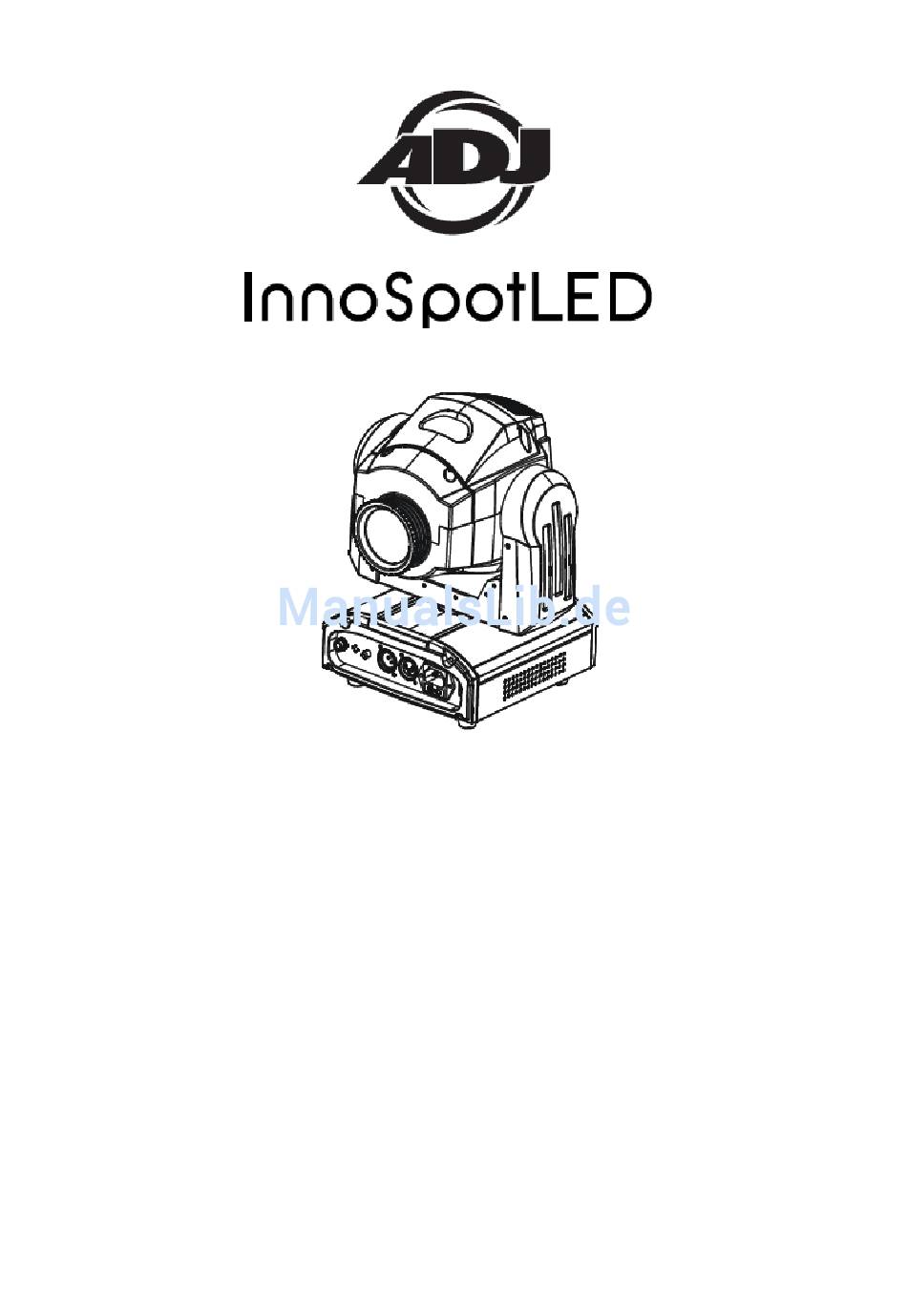

- Seite 1 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Die Niederlande www.americandj.eu 1/13 ...
-
Seite 2: Inhaltsverzeichnis
GOBOS AUSWECHSELN ................................. 1 4 PHOTOMETRISCHES DIAGRAMM ............................ 1 5 AUSWECHSELN DER SICHERUNG ............................ 1 6 REINIGUNG ................................... 1 6 FEHLERBEHEBUNG ................................ 1 6 TECHNISCHE SPEZIFIKATIONEN ............................ 1 7 ROHS ‐ Ein wichtiger Beitrag zur Erhaltung der Umwelt ...................... 1 8 WEEE – Entsorgung von Elektro‐ und Elektronkaltgeräten .................... 1 9 A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Spot LED Bedienungsanleitung Seite 2... -
Seite 3: Allgemeine Informationen
Kontakt mit unserem technischen Support an Ihren Händler zurück. Erste Schritte: Der Inno Spot LED ist ein ein kleiner LED-Moving Head mit 10 DMX-Kanälen. Der Inno Spot LED ist als Stand-alone-Gerät oder für eine Master / Slave-Konfiguration konzipiert. Der Inno Spot LED verfügt über drei Betriebsmodi: Musiksteuerung, Show und DMX-Steuerung. -
Seite 4: Installation
Leistungsaufnahme: Vergewissern Sie sich vor dem Einstecken in die Schukosteckdose, dass der lokale Stromanschluss den technischen Spezifikationen des Inno Spot LED von American DJ® entspricht. Der Inno Spot LED von American DJ® ist für Stromnetze mit 120 V und 220 V konzipiert. Da die Netzspannung von Betriebsort zu Betriebsort variiert, sollten Sie vor Inbetriebnahme sicherstellen, dass die anliegende Spannung A.D.J. - Seite 5 Gerät befindet. Anforderungen (für DMX- und Master/Slave-Betrieb) an Datenkabel (DMX-Kabel): Der Inno Spot LED kann über das DMX-512-Protokoll angesteuert werden. Der Inno Spot LED ist ein 10-Kanal DMX-Gerät. Die DMX-Adresse wird elektronisch über das Bedienelement auf der Vorderseite des Geräts vergeben.
- Seite 6 Signal invertiert ( DMX-„Cold“) Pol 2 Pol 2 Signal ( DMX+„Hot“) Pol 3 Pol 3 nicht belegt Pol 4 – nicht benutzen nicht belegt Pol 5 – nicht benutzen A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Spot LED Bedienungsanleitung Seite 6...
-
Seite 7: Systemmenü
LED‐Anzeige schaltet nach 10 Sek. AUS Normal Display um 180° gedreht Fokuseinstellung Selbsttest Temperaturtest Betriebsstunden Firmware‐Version Zurücksetzen A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Spot LED Bedienungsanleitung Seite 7... - Seite 8 2. Zum Aktivieren des Reiters "Blackout", benutzen Sie die UP oder DOWN-Tasten, bis “Yes” angezeigt wird; danach bestätigen Sie mit ENTER. Das Gerät läuft nun im Verdunkelungs-Modus. Zum Deaktivieren dieses Modus wählen Sie "No" und drücken dann auf ENTER. A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Spot LED Bedienungsanleitung Seite 8...
- Seite 9 - Mit dieser Funktion können Sie sich die Software-Version des Geräts anzeigen lassen. 1. Drücken Sie auf MENU und dann auf UP oder DOWN, bis “VER” angezeigt wird; drücken Sie dann ENTER. A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Spot LED Bedienungsanleitung Seite 9...
-
Seite 10: Betrieb
Bestätigung auf ENTER. Betätigen Sie die MENU-Taste eine Sekunde lang, um diesen Modus zu verlassen. BETRIEB Betriebsmodi: Der Inno Spot LED kann in drei verschiedenen Modi betrieben werden. In jedem Modus können Sie das Gerät als Stand-alone-Gerät oder in der Master/Slave-Konfiguration betreiben. Im nächsten Abschnitt sind die Unterschiede zwischen den einzelnen Betriebsmodi aufgelistet. - Seite 11 Controller für die Steuerung der Effekte Chase, Muster, Dimmer und Strobe. Mit einem DMX-Controller lassen sich einzigartige Programme erzeugen, die perfekt auf die jeweiligen Anforderungen zugeschnitten sind. 1. Der Inno Spot LED ist ein 10-Kanal DMX-Gerät. Für weitere Informationen über DMX-Werte und Eigenschaften, vergleichen Sie die Seiten 12 bis 13.
-
Seite 12: Uc3-Steuerung
0 - 9 ANHALTEN 10 - 120 IM UHRZEIGERSINN SCHNELL – LANGSAM 121 - 134 ANHALTEN 135 - 245 ENTGEGEN UHRZEIGERSINN LANGSAM - SCHNELL 246 - 255 ANHALTEN A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Spot LED Bedienungsanleitung Seite 12... - Seite 13 BEWEGUNG 10 218 - 238 BEWEGUNG 11 239 - 255 BEWEGUNG 12 0 - 255 BEWEGUNGSGESCHWINDIGKEIT SCHNELL-LANGSAM PRISMA-EFFEKT 0 - 6 KEIN EFFEKT 7 - 255 3-FACETTEN-EFFEKTRAD A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Spot LED Bedienungsanleitung Seite 13...
-
Seite 14: Gobos Auswechseln
5. Sobald der Ring entfernt ist, drehen Sie den Kopf nach unten, damit das Gobo in Ihre Hand fällt. 6. Legen Sie vorsichtig Ihr neues Gobo ein und den Ring in das Gerät zurück. 7. Das Gerät wieder zusammenbauen. A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Spot LED Bedienungsanleitung Seite 14... -
Seite 15: Photometrisches Diagramm
PHOTOMETRISCHES DIAGRAMM A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Spot LED Bedienungsanleitung Seite 15... -
Seite 16: Auswechseln Der Sicherung
Das Gerät reagiert nicht auf Musik: 1. Das Gerät sollte zumindest auf niedrige Frequenzen (Bass) reagieren. Ein Klopfen ans Mikrofon, leise oder hohe Töne werden möglicherweise keine Reaktion hervorrufen. A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Spot LED Bedienungsanleitung Seite 16... -
Seite 17: Technische Spezifikationen
Position *Die Spannung kann vom Benutzer ausgewählt werden Wichtig: Änderungen und Verbesserungen an der technischen Spezifikation, der Konstruktion und der Bedienungsanleitung können ohne vorherige Ankündigung durchgeführt werden. A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Spot LED Bedienungsanleitung Seite 17... -
Seite 18: Rohs - Ein Wichtiger Beitrag Zur Erhaltung Der Umwelt
Die ROHS Richtlinie ist ein wichtiger Schritt für die Erhaltung unserer Umwelt zu sorgen und die Schöpfung für unsere Nachkommen zu erhalten. Wir als Hersteller fühlen uns verpflichtet, unseren Beitrag dazu zu leisten. A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Spot LED Bedienungsanleitung Seite 18... -
Seite 19: Weee - Entsorgung Von Elektro- Und Elektronkaltgeräten
Wie auch die zuvor erwähnte ROHS, ist die WEEE ein wichtiger Umweltbeitrag und wir helfen gerne mit, die Natur durch dieses Entsorgungskonzept zu entlasten. Für Fragen und Anregungen stehen wir Ihnen gerne zur Verfügung. Kontakt: info@americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Spot LED Bedienungsanleitung Seite 19... - Seite 20 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Die Niederlande www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Spot LED Bedienungsanleitung Seite 20...
