Gira 2168 00 Produktdokumentation
Knx ip-schnittstelle
Verwandte Anleitungen für Gira 2168 00
Inhaltszusammenfassung für Gira 2168 00

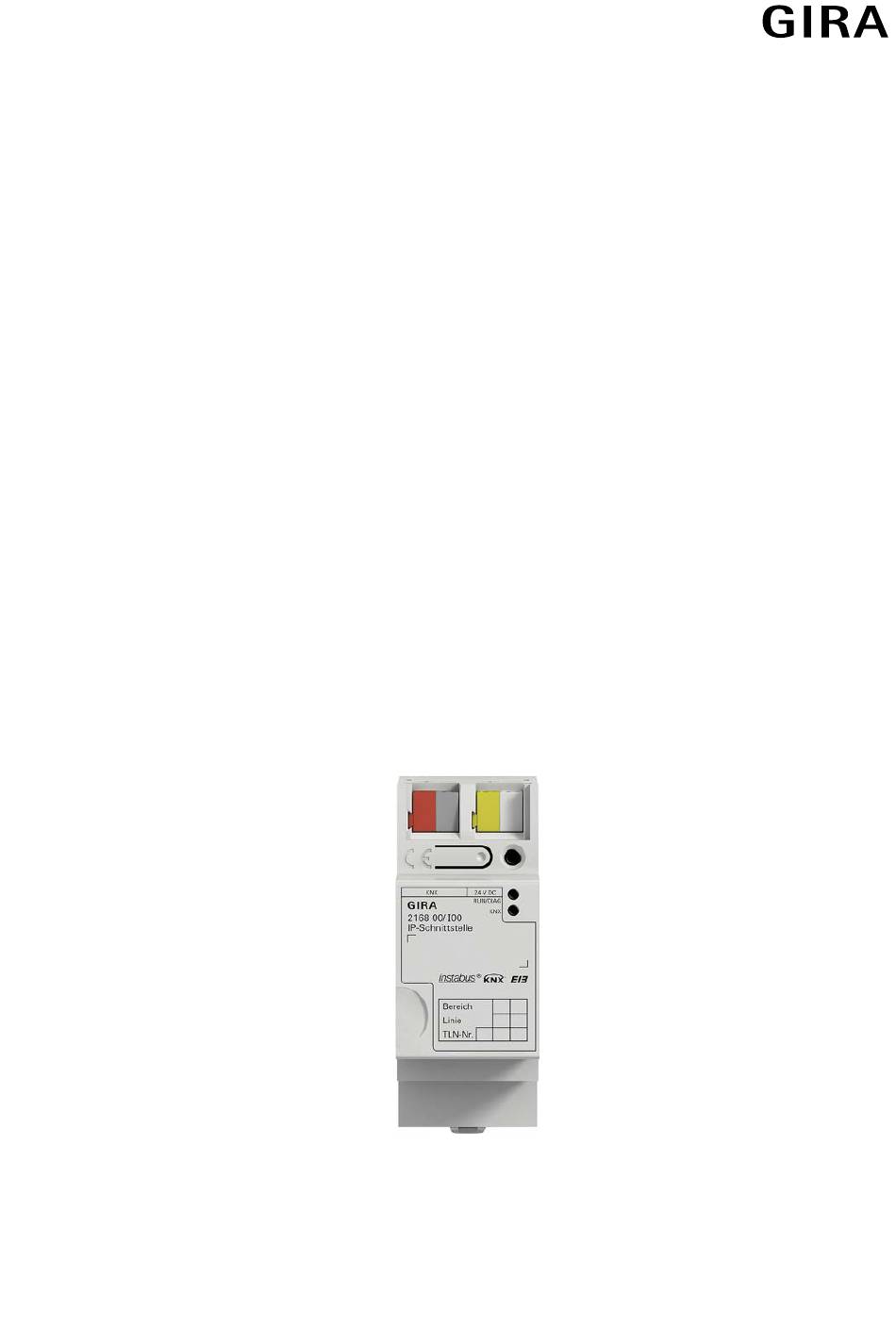

- Seite 1 KNX/EIB Produktdokumentation Stand der Dokumentation: 31.07.2014 KNX IP-Schnittstelle Best.-Nr. 2168 00...
-
Seite 2: Inhaltsverzeichnis
Hinweise zur Software ....................15 4.2.3 Objekttabelle ........................16 4.2.4 Funktionsbeschreibung ....................17 4.2.5 Auslieferungszustand ...................... 18 4.2.6 Parameter ........................19 Anhang ............................20 Betrieb in der ETS3 ........................ 20 Betrieb in der ETS4 ........................ 24 Best.-Nr. 2168 00 Seite 2 von 45... - Seite 3 Beendigung ........................31 6.11 Nebenabreden und Vertragsänderungen ................31 6.12 Ausnahme ......................... 31 Open Source Software ......................32 GNU GPL, Version 2, June 1991 ................... 33 GNU LGPL, Version 2.1, February 1999 ................38 Best.-Nr. 2168 00 Seite 3 von 45...
-
Seite 4: Produktdefinition
KNX/IP-Schnittstellen oder auch andere IP-Geräte in der Verteilung ohne Zuhilfenahme anderer aktiver Komponenten verbunden werden. Für den Betrieb benötigt die KNX/IP-Schnittstelle eine separate Spannungsversorgung 24..30V DC ±10%. Die Versorgung der KNX/IP-Schnittstelle erfolgt über diesen Betriebsspannungsanschluss. Best.-Nr. 2168 00 Seite 4 von 45... -
Seite 5: Montage, Elektrischer Anschluss Und Bedienung
Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft erfolgen. Dabei sind die geltenden Unfallverhütungsvorschriften zu beachten. Bei Nichtbeachten der Installationshinweise können Schäden am Gerät, Brand oder andere Gefahren entstehen. Weitere Informationen entnehmen Sie bitte der dem Gerät beigefügten Bedienungsanleitung. Best.-Nr. 2168 00 Seite 5 von 45... -
Seite 6: Geräteaufbau
KNX ist nicht verbunden blinkt: Daten auf KNX-Linie 7 Anschluss Ethernet 10/100 Speed (grün) an: 100 Mbit/s aus: 10 Mbit/s Link/ACT (orange) an: Link zum IP Netz aus: keine Verbindung blinkt: Datenempfang auf IP Best.-Nr. 2168 00 Seite 6 von 45... -
Seite 7: Montage Und Elektrischer Anschluss
*: Als externe Spannungsversorgung kann auch der ungedrosselte Ausgang eines KNX/EIB Netzteils genutzt werden. Es ist darauf zu achten, dass sich dann die Anzahl der KNX/EIB Geräte, welche mit dem KNX/EIB Netzteil maximal betrieben werden können, entsprechend verringert. Best.-Nr. 2168 00 Seite 7 von 45... - Seite 8 Abdeckkappe anbringen: Die Abdeckkappe wird über die Busklemme geschoben (vgl. Abbildung 2.A), bis sie spürbar einrastet. Abdeckkappe entfernen: Die Abdeckkappe wird entfernt, indem sie seitlich leicht eingedrückt und nach vorne abgezogen wird (vgl. Abbildung 2.B). Abbildung 2: Abdeckkappe anbringen / entfernen Best.-Nr. 2168 00 Seite 8 von 45...
-
Seite 9: Inbetriebnahme
In der ETS das jeweilige Gerät entsprechend parametrieren • Die Software in das Gerät einspielen • Die Inbetriebnahme ist abgeschlossen • Wurde das Gerät ohne eine zusätzliche KNX/EIB Datenschnittstelle programmiert, so muss die Tunnelingverbindung nach dem Programmiervorgang neu aufgebaut werden. Best.-Nr. 2168 00 Seite 9 von 45... -
Seite 10: Bedienung
KNX ist nicht verbunden blinkt: Daten auf KNX-Linie 7 Anschluss Ethernet 10/100 Speed (grün) an: 100 Mbit/s aus: 10 Mbit/s Link/ACT (orange) an: Link zum IP Netz aus: keine Verbindung blinkt: Datenempfang auf IP Best.-Nr. 2168 00 Seite 10 von 45... - Seite 11 Beim Hochfahren des Gerätes wird ein Selbsttest durchgeführt. Sollte es hierbei zu einem Fehler kommen, so blinken die gelbe LED (6) und die grüne LED (5) abwechselnd unmittelbar nachdem die Betriebsspannung angelegt wurde. In diesem Fall wenden Sie sich bitte an den Support. Best.-Nr. 2168 00 Seite 11 von 45...
-
Seite 12: Technische Daten
0 °C bis +45 °C Lagertemperatur -25 °C bis +70 °C Einbaubreite 36 mm (2 TE) Einbauhöhe 90 mm Einbautiefe 74 mm IP20 (nach EN60529) Schutzart Schutzklasse III (nach IEC 61140) Prüfzeichen KNX, CE Best.-Nr. 2168 00 Seite 12 von 45... -
Seite 13: Software-Beschreibung
Software-Spezifikation 4 Software-Beschreibung 4.1 Software-Spezifikation ETS-Suchpfade: - Kommunikation / IP Schnittstelle / KNX/IP- Schnittstelle Konfiguration: S-mode standard Applikationen: Nr. Kurzbeschreibung Name Version KNX/IP-Schnittstelle KNX/IP- Schnittstelle 901410 Best.-Nr. 2168 00 Seite 13 von 45... -
Seite 14: Software "Knx/Ip- Schnittstelle 901410
(KNXnet/IP Tunneling) • Einfache Konfiguration mit der ETS 3/4 • Unterstützung von bis zu 4 parallelen KNXnet/IP Tunneling Verbindungen • Unterstützung von einer Busmonitorverbindung • Einfache Anbindung von Visualisierungssystemen und Facility Management Systemen Best.-Nr. 2168 00 Seite 14 von 45... -
Seite 15: Hinweise Zur Software
Der KNX/IP-Schnittstelle ist ab ETS 3.0f parametrierbar. • Bei Nutzung der ETS 3.0f muss der Falcon auf die Version 2.0 upgedatet werden. Das Update kann kostenlos von der Homepage der KNX (http://www.knx.org) bezogen werden. Best.-Nr. 2168 00 Seite 15 von 45... -
Seite 16: Objekttabelle
Software "KNX/IP- Schnittstelle 901410" Objekttabelle 4.2.3 Objekttabelle Anzahl der Kommunikationsobjekte: 0 Best.-Nr. 2168 00 Seite 16 von 45... -
Seite 17: Funktionsbeschreibung
IP-Adresse zuteilen. Steht bei dieser Einstellung kein DHCP-Server zur Verfügung, so fährt die Schnittstelle nach einer gewissen Wartezeit mit einer AutoIP-Adresse hoch (Adressbereich von 169.254.1.0 bis 169.254.254.255). Sobald ein DHCP Server zur Verfügung steht wird dem Gerät automatisch eine neue IP-Adresse zugewiesen. Best.-Nr. 2168 00 Seite 17 von 45... -
Seite 18: Auslieferungszustand
Software "KNX/IP- Schnittstelle 901410" Auslieferungszustand 4.2.5 Auslieferungszustand physikalische Adresse 15.15.255 physikalische Adresse der Tunnelingverbindungen 15.15.255 Gerätename Gira KNX/IP-Schnittstelle IP Adresszuweisung von DHCP Dienst IP Adresse DHCP IP Subnetzmaske DHCP IP Standard Gateway DHCP Best.-Nr. 2168 00 Seite 18 von 45... -
Seite 19: Parameter
Parameter 4.2.6 Parameter Beschreibung: Werte: Kommentar: Allgemein Gerätename (maximal max. 30 Zeichen, Gira Über diesen Parameter erhält die KNX/IP- 30 Zeichen) Schnittstelle einen eindeutigen Namen mit KNX/IP-Schnittstelle maximal 30 Zeichen, der zur einfachen Wiedererkennung des Gerätes bei der Suche mit einer KNXnet/IP Visualisierung oder mit der ETS dient. -
Seite 20: Anhang
Zur Konfiguration der Kommunikationsschnittstelle sind die folgenden Schritte auszuführen: 1. Zunächst ist die ETS3 zu starten und der Optionsdialog der Kommunikationseigenschaften aufzurufen (Extras Optionen Kommunikation – vgl. Abbildung 7). Abbildung 4: Optionsdialog der Kommunikationseigenschaften der ETS3 Best.-Nr. 2168 00 Seite 20 von 45... - Seite 21 3. Eine neue Verbindung anlegen. Dazu die Schaltfläche "Neu" betätigen. Der neuen Verbindung einen eindeutigen Namen vergeben. Als Typ „KNXnet/IP" auswählen (vgl. Abbildung 9). Im Anschluss sucht die ETS automatisch im IP-Datennetz nach verfügbaren IP- Kommunikationsgeräten. Abbildung 6: Neue Verbindung als KNXnet/IP anlegen Best.-Nr. 2168 00 Seite 21 von 45...
- Seite 22 Betrieb in der ETS3 Parameter 4. In der Geräteliste "KNXnet/IP Gerät" sind alle im IP-Netzwerk gefundenen KNX/IP-Schnittstellen gelistet (vgl. Abbildung 10). Es wird der in der ETS vergebene Name (default "Gira KNX/IP- Schnittstelle") und die IP-Adresse der KNX/IP-Schnittstelle angezeigt. Das eventuell vorhandene (P) hinter diesen Angaben signalisiert einen aktivierten Programmiermodus.
- Seite 23 Adressvergabe sollte im ETS-Projekt an der topologisch richtigen Stelle ein Dummy-Gerät eingefügt werden. Im Auslieferungszustand ist als physikalische Adresse "15.15.255" voreingestellt. Durch Anklicken der Schaltfläche "OK" wird die Konfiguration der IP-Datenschnittstelle beendet. Die IP-Verbindung ist danach nutzbar. Abbildung 10: Einstellungen der lokalen Schnittstelle Best.-Nr. 2168 00 Seite 23 von 45...
-
Seite 24: Betrieb In Der Ets4
Zur Konfiguration der Kommunikationsschnittstelle sind die folgenden Schritte auszuführen: 1. Zunächst ist die ETS4 zu starten und die Einstellungen für die Kommunikation zu öffnen (Einstellungen->Kommunikation – vgl. Abbildung 14) Abbildung 11: Kommunikationseinstellungen in der ETS4 Best.-Nr. 2168 00 Seite 24 von 45... - Seite 25 2. Dann in der Geräteliste unter „Gefundene Verbindungen“ die KNX/IP-Schnittstelle selektieren und auf „Auswählen“ klicken. Abbildung 12: Gerät für Tunneling Verbindung in der ETS 4 auswählen 3. Die Schnittstelle taucht jetzt unter „Konfigurierte Verbindungen“ auf. Abbildung 13: Gerät wurde ausgewählt in der ETS4 Best.-Nr. 2168 00 Seite 25 von 45...
- Seite 26 Adresse (ähnlich der lokalen physikalischen Adresse bei einer RS232- oder USB- Verbindung) eingestellt werden. Dazu das Gerät unter „Konfigurierte Verbindungen“ selektieren und „Einstellungen“ anklicken. Abbildung 14: Gerät in der ETS4 unter "konfigurierte Verbindungen" auswählen Best.-Nr. 2168 00 Seite 26 von 45...
- Seite 27 Adresse eingetragen werden. Es ist darauf zu achten, dass die Adresse von keinem anderen Gerät im ETS Projekt verwendet wird (ggf. Prüfung durch die ETS „Adresse frei?“). Abbildung 15: Einstellen der lokalen physikalischen Adresse Best.-Nr. 2168 00 Seite 27 von 45...
-
Seite 28: Lizenz-Vertrag Knx/Ip-Schnittstelle Software
"Lizenznehmer" aufgeführt. Durch Annahme dieser Vereinbarung und durch die Installation der KNX/IP-Schnittstellen Software oder der Ingebrauchnahme der KNX/IP-Schnittstelle schließen Sie einen Vertrag mit der Firma Gira, Giersiepen GmbH & Co KG und erklären sich an die Bestimmungen dieses Vertrages gebunden. -
Seite 29: Beschränkung Der Nutzungsrechte
Software zu erstellen und zu vertreiben, die von der KNX/IP-Schnittstellen Software abgeleitet ist. 6.4.7 Die Mechanismen des Lizenzmanagements und des Kopierschutzes der KNX/IP- Schnittstellen Software dürfen nicht analysiert, nicht publiziert, nicht umgangen und nicht außer Funktion gesetzt werden. Best.-Nr. 2168 00 Seite 29 von 45... -
Seite 30: Eigentum, Geheimhaltung
6.7.2 Im Übrigen wird für die Fehlerfreiheit der KNX/IP-Schnittstellen Software und ihrer Datenstrukturen keine Gewährleistung übernommen. Die Gewährleistung erstreckt sich auch nicht auf Mängel, die auf unsachgemäße Behandlung oder andere Ursachen außerhalb des Einflussbereiches des Lizenzgebers zurückzuführen sind. Weitere Gewährleistungsansprüche sind ausgeschlossen. Best.-Nr. 2168 00 Seite 30 von 45... -
Seite 31: Haftung
Lizenzgeber zurückgegeben werden. 6.11 Nebenabreden und Vertragsänderungen Nebenabreden und Vertragsänderungen bedürfen zu ihrer Gültigkeit der Schriftform. 6.12 Ausnahme Alle Rechte die nicht ausdrücklich in diesem Vertrag erwähnt werden, sind vorbehalten. Best.-Nr. 2168 00 Seite 31 von 45... -
Seite 32: Open Source Software
Copyright © 1996-2010 by Roland McGrath et al. Die Lizenztexte der GPL und LGPL sind über die folgende Web-Seite verfügbar: http://www.gnu.org/licenses/licenses.html Lizenz-Text: Für diese Software übernimmt Gira keinerlei Haftung oder Garantie. Der Quellcode für diese Software kann über die E-Mail-Adresse info@gira.de bezogen werden.
