Lesen Sie gründlich die folgende Bedienungsanleitung durch, um die technischen Fähigkeiten der GAMMA Empfänger optimal zu nutzen.
Die GAMMA Empfänger sind mit allen Sender von YOODA kompatibel.

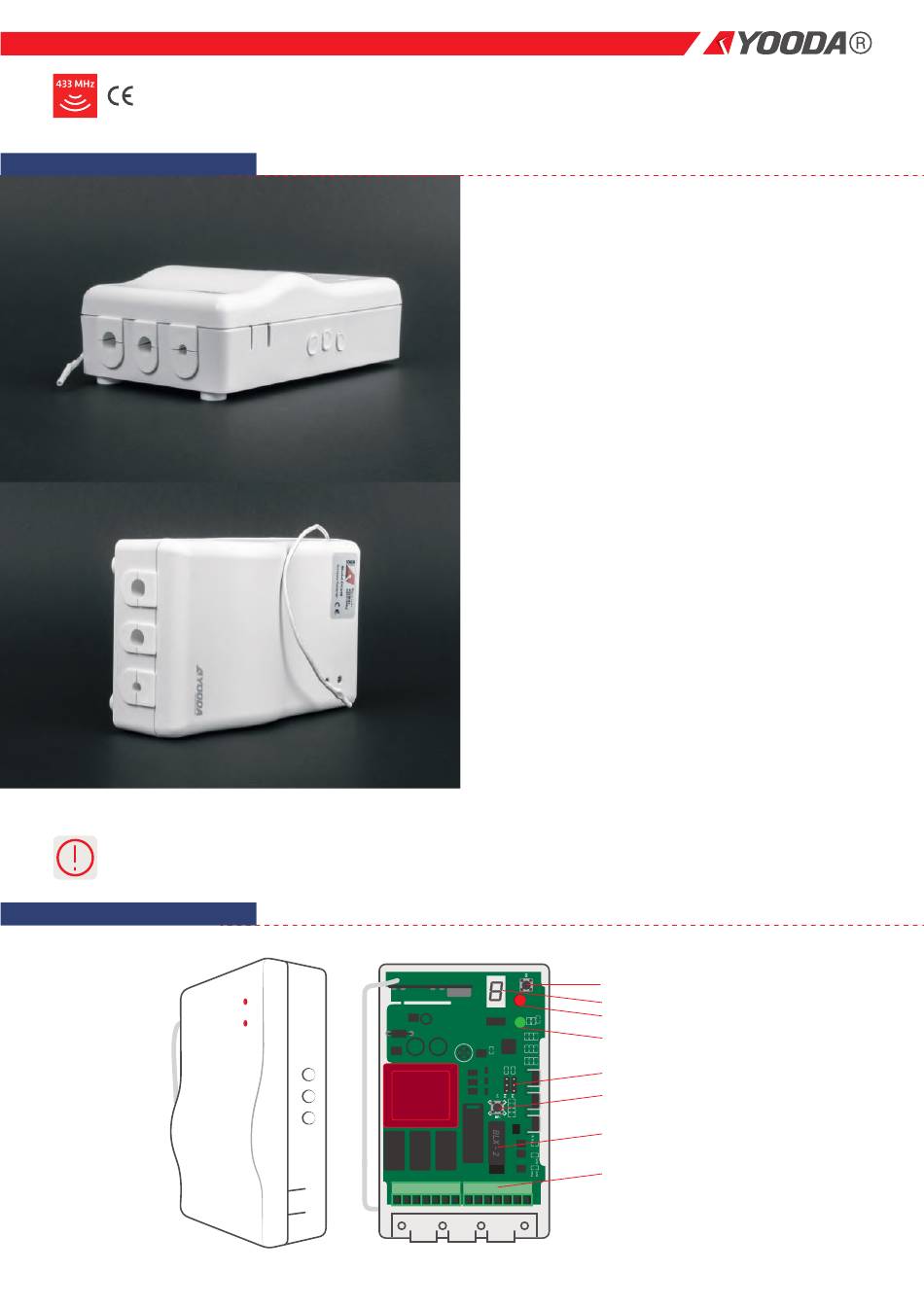

1. Technische Daten
GAMMA X Aufputz-Steuernabe, 1-Kanal, weiß (GAMMA_X_1Cw)
Die von dem Hersteller angegebene Reichweite ist ein variabler Wert, der abhängig von den Bedingungen in der Umgebung ist
in der das Gerät funktioniert. Die Reichweite kann von den folgenden Faktoren beeinflusst werden: die Gebäudestruktur,
Signalstörungen durch andere Geräte usw.
2. Die Gerätebeschreibung
GAMMA_X_1Cw
1. Die Steuerung:
Möglichkeit 1 Antrieb zu steuern
2. Der Speicher:
bis 20 Sender
3. Die Reichweite:
bis 200 Meter im offenen Gebiet,
bis 35 Meter im Raum
4. Die Energieversorgungsspannung:
230 V / 50 Hz
5. Die Ausgangsspannung:
230 V / 50 Hz
6. Die Ausgangsleistung:
500 W
7. Die Abmessungen:
130 x 80 x 44 mm
8. Die Betriebstemperatur:
von -20°C bis 50°C
9. Der Sicherheitsgrad:
IP 30
10. Die Möglichkeit einen Betriebsmodus zu wählen
(den Impulsmodus oder Standardmodus)
11. Die Möglichkeit einen Impuls-
oder Standard- Adapter anzuschließen
12. Die Möglichkeit Beleuchtung anzuschließen (max 250 W)
J3
J1
J2
1
Programmiertaste (S5)
Digitaldisplay
LED Diode (Energieversorgung)
LED Diode (Programmierung)
Anker (dienen zur Einstellung des Betriebsmodus'
und der Reaktion der Steuernabe auf Fotozellen-Signal)
Programmiertaste (S4)
Sicherung 10A/250V
Schraubklemme
