LIVARNO home 378599 2104 Kurzanleitung

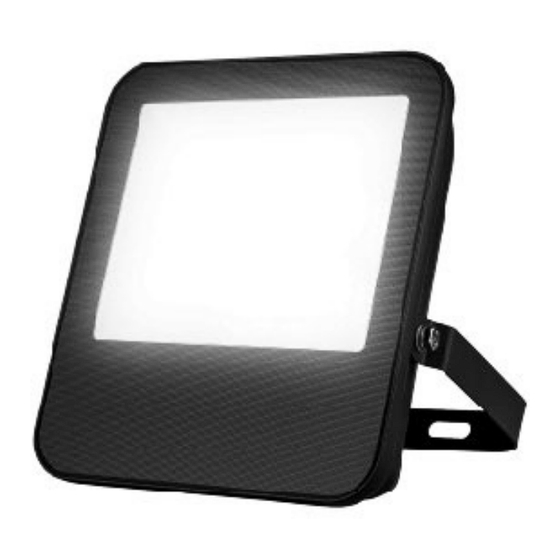

Led-aussenstrahler
Vorschau ausblenden Andere Handbücher für 378599 2104:

Quicklinks

Diese Anleitung herunterladen
LED-AUSSENSTRAHLER
LED-AUSSENSTRAHLER
Kurzanleitung
IAN 378599_2104
loading

Verwandte Anleitungen für LIVARNO home 378599 2104

Inhaltszusammenfassung für LIVARNO home 378599 2104

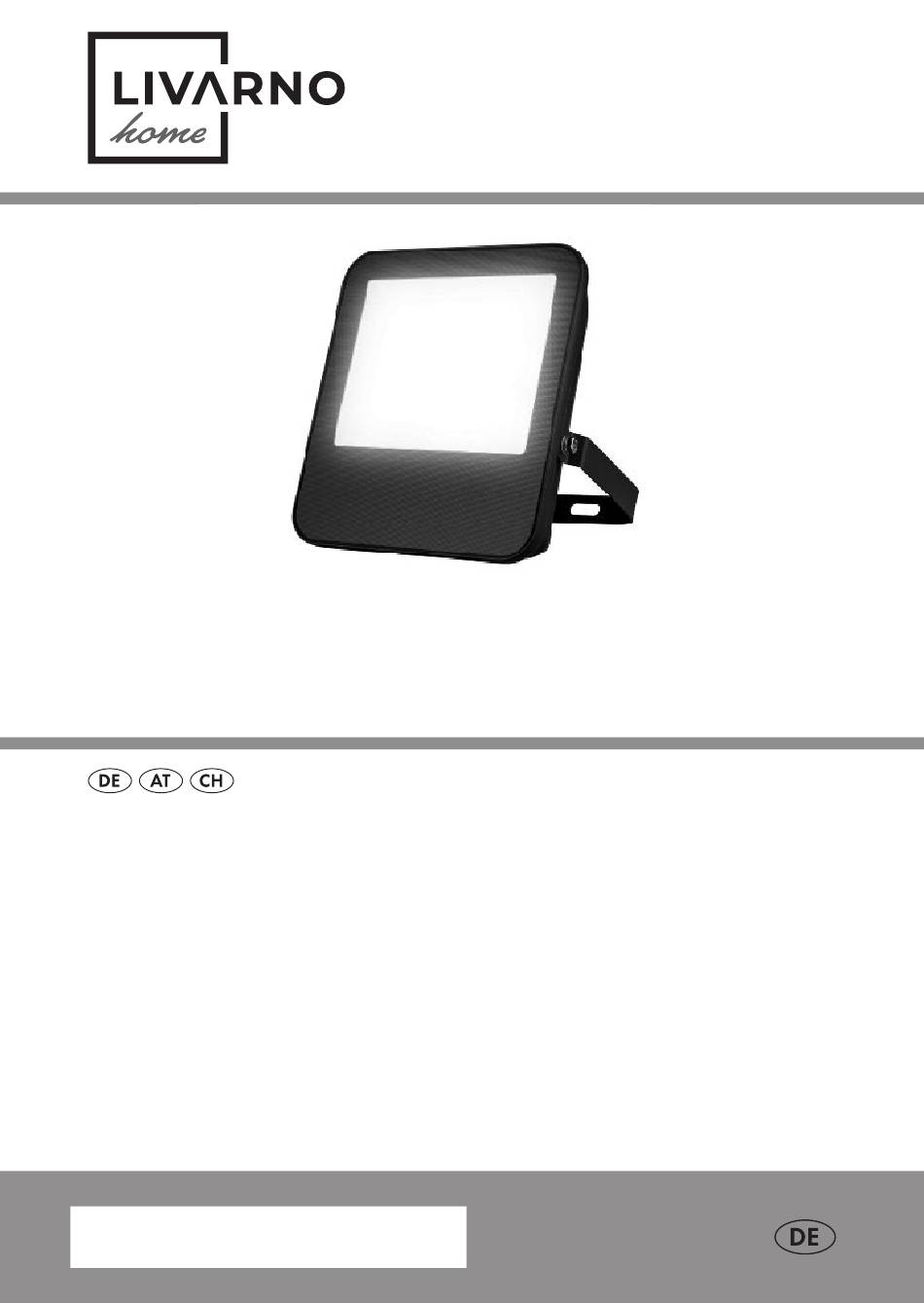

  • Seite 1 LED-AUSSENSTRAHLER LED-AUSSENSTRAHLER Kurzanleitung IAN 378599_2104...
  • Seite 2 Kurzanleitung DE/AT/CH Seite...
  • Seite 3 Diese Kurzanleitung ist fester Bestandteil der Bedienungs anleitung. Sie dient dazu, dieses Produkt sofort in Betrieb nehmen zu können. Lesen Sie vor der Verwendung die Bedienungs­ anleitung und beachten Sie insbesondere die Sicherheitshinweise. Um alle Funktionen des Produkts vollständig nachlesen zu können, wählen Sie bitte den Link Bedienungsanleitung im App­Menü...

  • Seite 4: Led-Aussenstrahler

    LED-AUSSENSTRAHLER Bestimmungs gemäßer Gebrauch . . . . . . . Seite Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite Sie benötigen .
  • Seite 5 ˜ Bestimmungs gemäßer Gebrauch Dieser LED-Außenstrahler (nachfolgend „Produkt“ genannt) dient zur Beleuchtung von Innen- und Außenbereichen . Geeignet Nicht geeignet Privater Gebrauch Industrielle/gewerbliche Zwecke Einsatz in tropischen Klimazonen Jede andere Verwendung gilt als unsachgemäß . Ansprüche aufgrund unsachgemäßer Verwendung oder aufgrund unbefugter Änderungen am Produkt werden vom Garantie umfang nicht erfasst .
  • Seite 6 ˜ Sie benötigen Gateway (Separat erhältlich . Bitte besuchen Sie die Lidl-Website für weitere Einzelheiten) Router: 2,4 GHz, IEEE 802 .11b/g/n Mobilgerät: iOS 9 .0 oder höher Android 5 .0 oder höher Ø 8 mm DE/AT/CH...
  • Seite 7 ˜ Teilebeschreibung 10 ] Schutzglas Schutzleiter (grün/gelb) Leuchtmittel Neutralleiter (N) Halterung Feststellschraube (x2) 10 ] Dübel (x2) Nicht abgebildet: Schraube (x2) Kurzanleitung 11 ] Unterlegscheibe (x2) Sicherheitshinweise 12 ] Außenleiter (L) DE/AT/CH...
  • Seite 8 ˜ Technische Daten Betriebsspannung 230 V∼, 50 Hz Leistungsaufnahme 30 W Schutzklasse IP-Schutzart IP65 Abmessungen (B x H x T) 15,8 x 19,8 x 4,6 cm Gewicht 650 g Projektionsfläche max . 15,8 x 19,8 cm Montagehöhe max . 5 m Frequenzbereich 2405 bis 2480 MHz Max .
  • Seite 9 Handelsmarken von Microsoft Corporation in den USA und anderen Ländern . Zigbee ist eine eingetragene Handelsmarke von The Zigbee   Alliance . Die Handelsmarke und der Handelsname LIVARNO Home   stehen im Eigentum der jeweiligen Inhaber . Alle anderen Namen und Produkte können Handelsmarken oder  ...
  • Seite 10 ˜ Vor der Montage Entfernen Sie alle Verpackungsmaterialien vom Produkt . Wichtig: Der elektrische Anschluss muss von einem qualifizierten Elektriker oder einer für die Durchführung elektrischer Installationen geschulten Person hergestellt werden . Diese Person muss mit den Eigenschaften des Produkts und den Anschlussbestimmungen vertraut sein .
  • Seite 11 ˜ Montage Überprüfen Sie die Position des Lochs, bevor Sie in die Wand bohren . Vermeiden Sie Strom-, Gas- oder Wasserleitungen . Verwenden Sie eine Bohrmaschine, um die Löcher in das Mauerwerk zu bohren . Beachten Sie immer alle Sicherheitshinweise für die Bohrmaschine in der Bedienungsanleitung zur Bohrmaschine .
  • Seite 12 ≥ 3 m Markieren Sie die Position der Bohrlöcher durch die   Schraublöcher in der Halterung Der Abstand zwischen der Unterseite des Gehäuses und dem Boden muss mindestens 3 m betragen (Abb . B) . Bohren Sie die Löcher mit einer Tiefe von ca . 45 mm in die  ...
  • Seite 13 IP65 Verbinden Sie den Außenleiter (braun oder schwarz),   den Neutralleiter (blau) und den Schutzleiter (grün/ gelb) mit der Klemmleiste eines ordnungsgemäß installierten Verteilerkastens (nicht enthalten) (Abb . C) . DE/AT/CH...
  • Seite 14 HINWEISE: Anschlusskabel-Typ: H05RN-F 3G 1,0 mm²   Der Schutzleiter sollte länger als die anderen Leiter sein . Falls das   Produkt von der Wand fällt, sollte der Schutzleiter der letzte Leiter sein, der abreißt . Die Klemmleiste ist nicht im Lieferumfang enthalten . Die  ...

  • Seite 15: Vorbereitung

    ˜ Produkt und Mobil gerät koppeln HINWEISE: Die folgenden Anweisungen basieren auf der iOS-Version 13 .3   der App (falls nicht anders gekennzeichnet) . Ältere iOS-Versionen können Funktionseinschränkungen unterliegen . Die Android-Version der App folgt den gleichen Prinzipien   wie die iOS-Version; es kann zu Diskrepanzen zwischen den beiden Plattformen kommen, wie z .
  • Seite 16 {Zuhause}: 3 . Reiter antippen (weitere Geräte hinzufügen) . 4 . Kategorie {Beleuchtung} auswählen: {RGB-Außenleuchte} 5 . Auswählen: HINWEISE: Sie können eine beliebige der angezeigten RGB- Außenleuchten auswählen . 6 . Gateway auswählen . Nur notwendig, falls Sie 2 oder mehrere Gateways besitzen . 7 .
  • Seite 17 {Fertig} 11 . antippen . 12 . Kopplung abgeschlossen . 13 . Zum Home-Bildschirm wechseln: {<} antippen . ˜ Produkt vom Mobil gerät entkoppeln 1 . App Lidl Home öffnen . {Zuhause}: 2 . Reiter {RGB-Außenleuchte} antippen . antippen (oben rechts) . {Gerät entfernen} antippen .
  • Seite 18 ˜ Produkt manuell zurücksetzen (Reset) 1 . Lichtschalter 3 Mal ein/aus . 2 . Einschalten . Produkt blinkt langsam . Reset erfolgreich . Diese Funktion versetzt das Produkt nur zurück in den Offline- Modus und startet den Kopplungsmodus . Falls Sie alle Daten vom Produkt und der Cloud löschen wollen, beziehen Sie sich auf das {Trennen und Daten Kapitel „Erweiterte Funktionen“,...
  • Seite 19 ˜ Entsorgung Bevor Sie das Produkt an jemanden weitergeben, entsorgen oder dem Hersteller zurückgeben, stellen Sie sicher, dass alle Daten vom Produkt und von der Cloud gelöscht wurden . Beziehen Sie sich dazu auf das folgende Kapitel der vollen Bedienungsanleitung: „Erweiterte Funktionen“, Menüpunkt: {Trennen und Daten löschen Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie...
  • Seite 20 ˜ Vereinfachte EU-Konformitäts erklärung Wir, OWIM GmbH & Co . KG, Stiftsbergstraße 1, 74167 Neckarsulm, DEUTSCHLAND, erklären in alleini ger Verantwortung, dass das Produkt LED-Außenstrahler, HG08010 den EU-Richtlinien 2014/53/EU, 2011/65/EU und 2009/125/EG entspricht . Den vollen Text der EU-Konformitäts erklärung finden Sie unter folgender Internetadresse: www .owim .com 20 DE/AT/CH...
  • Seite 21 OWIM GmbH & Co. KG Stiftsbergstraße 1 74167 Neckarsulm GERMANY Model No.: HG08010 Version: 10/2021 IAN 378599_2104...

Diese Anleitung auch für:

Hg08010
