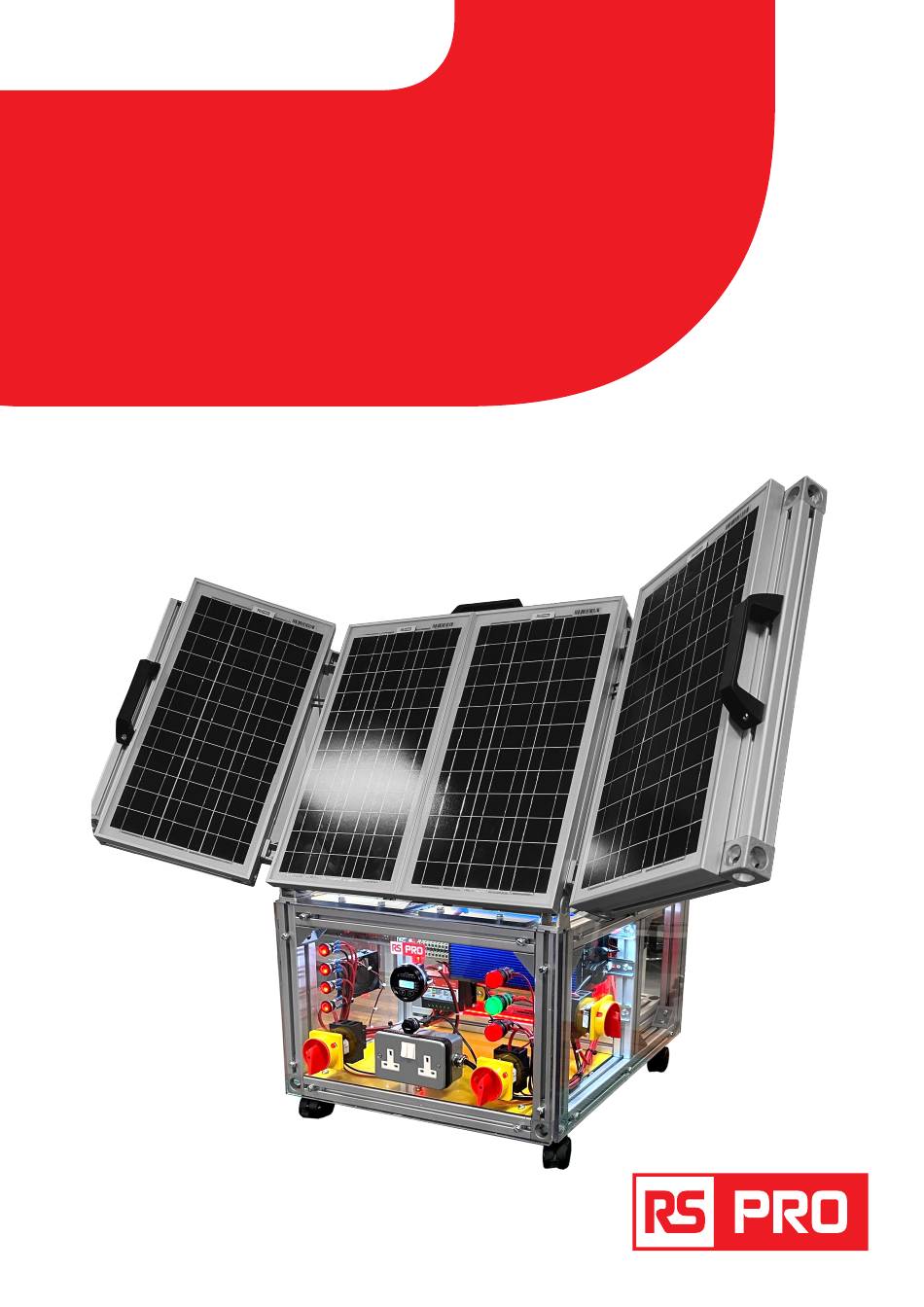

RS PRO

SOLAR GENERATOR

BAUANLEITUNG

rspro.com

Inhaltszusammenfassung für RS Pro SOLAR GENERATOR

Seite 1 RS PRO SOLAR GENERATOR BAUANLEITUNG rspro.com...
Seite 2 SOLAR GENERATOR BAUANLEITUNG INHALT TEILELISTE MECHANIK TEILELISTE ELEKTRIK TEILELISTE VERKABELUNG DIE WICHTIGSTEN BENÖTIGTEN WERKZEUGE ZUSCHNEIDEN DER ALUMINIUMPROFILE ZUSCHNEIDEN DER VERKLEIDUNGEN STRUKTURRAHMEN INVERTER UND LADEGERÄTE SOLARPANELE AN BOX BEFESTIGEN VERKLEIDUNG GUMMIPUFFER VERKABELUNG: SOLARPANELS UND -LADER VERKABELUNG: KONTROLLEUCHTEN VERKABELUNG: EXTERNES LADEGERÄT VERKABELUNG: ZUBEHÖR...
Seite 3 SOLAR GENERATOR BAUANLEITUNG TEILELISTE MECHANIK RS Nr. Beschreibung Stück 761-3319 Aluminiumprofil 40x40, 8mm Nut 681-665 Kunststoffplatte, Transparent, 6mm x 610mm x 1250mm 767-5711 Würfelsteckverbinder 767-5695 Verbindungskomponente, Winkel 767-5737 Steckverbinderhalterung und Gelenk für 8mm 767-5654 Nutenstein M6 767-5660 Nutenstein M8 767-5822 M8x20, selbstschneidendes Gewinde...
Seite 4 SOLAR GENERATOR BAUANLEITUNG TEILELISTE ELEKTRIK RS Nr. Beschreibung Stück 727-0433 12V 120Ah Blei-Gel Akku 905-4532 Solarladegerät 904-6125 12V 20W Solarpanele 179-3330 240V DC/AC Inverter 549-283 12V Batterieladegerät 233-7809 Voltmeter 668-8839 Lüfter 325-4840 Batterie Trennschalter 273-003 Wippschalter, beleuchtet 466-150 Trennschalter 763-7909 Leuchtmelder, Rot 763-7918 Leuchtmelder, Grün...
Seite 5 153-3624 LED-Streifen, Rot, 5m x 8mm 12V 153-3643 LED-Streifen, Weiß, 5m x 8mm 12V 262-4322 Reihenklemme Grau, 6mm² mit Sicherungshalter 262-4346 Reihenklemme Grau, 6mm² 563-778 Kfz Sicherung, Normal, hellbraun, 5A 262-4198 Reihenklemme Grau, 10mm² 262-4245 Endplatte für RS PRO Klemmleisten 242-0464 Endplatte für Durchführungsklemmenblock...
Seite 6 BAUANLEITUNG DIE WICHTIGSTEN BENÖTIGTEN WERKZEUGE RS Nr. Beschreibung Bild 213-916 RS PRO HSS Spiralbohrer 2mm x 49 mm, 10 Stück 213-821 RS PRO HSS Spiralbohrer 4mm x 75 mm, 10 Stück 214-004 RS PRO HSS Spiralbohrer 8mm x 117 mm, 10 Stück...
Seite 7 Satz 15-teilig 1.27 =>10mm L-Form lang Ku- gelkopf 789-4590 RS PRO Sicherheitsmesser, Industrie-Style, Abbrechklinge Einziehbar 192-3657 RS PRO Maßband, L. 3m 16 mm metrisch/ zöllig 188-9702 RS PRO Kunststoff Gliedermaßstab, metrisch 304-8421 Kleffmann & Weese Anschlagwinkel, 100 mm x 70 mm...
Seite 8 SOLAR GENERATOR BAUANLEITUNG ZUSCHNEIDEN DER ALUMINIUMPROFILE RS Nr. Beschreibung Stück 761-3319 Aluminiumprofil 40x40x1000, 8mm Nut 476mm 476mm 318mm 278mm 278mm 460mm 460mm 556mm 180mm 180mm 455mm 455mm 410mm 410mm 238mm 238mm 238mm 238mm 396mm...
Seite 9 SOLAR GENERATOR BAUANLEITUNG ZUSCHNEIDEN DER VERKLEIDUNGEN RS Nr. Beschreibung Stück 681-665 Kunststoffplatte, Transparent, 6mm x 610mm x 1250mm UNTERSEITE Acrylglas darf bei der Verarbei- tung keinen starken Spannungen oder Hitze ausgesetzt werden. Wenn Sie zum Zuschnitt eine Kreissäge einsetzen möchten, achten Sie darauf ein scharfes Sägeblatt zu verwenden.
Seite 10 SOLAR GENERATOR BAUANLEITUNG ZUSCHNEIDEN DER VERKLEIDUNGEN OBERSEITE...
Seite 11 SOLAR GENERATOR BAUANLEITUNG ZUSCHNEIDEN DER VERKLEIDUNGEN LINKE SEITE...
Seite 12 SOLAR GENERATOR BAUANLEITUNG ZUSCHNEIDEN DER VERKLEIDUNGEN RECHTE SEITE...
Seite 13 SOLAR GENERATOR BAUANLEITUNG ZUSCHNEIDEN DER VERKLEIDUNGEN RÜCKSEITE...
Seite 14 SOLAR GENERATOR BAUANLEITUNG ZUSCHNEIDEN DER VERKLEIDUNGEN VORDERSEITE...
Seite 15 SOLAR GENERATOR BAUANLEITUNG RAHMEN MITTELTEIL SOLARPANELE Ref. Beschreibung 1x Aluprofil 40x40mm, 476mm Länge (Zuschneiden von 761-3319) 1x Aluprofil 40x40mm, 556mm Länge (Zuschneiden von 761-3319) 2x Aluprofil 40x40mm, 410mm Länge (Zuschneiden von 761-3319) 2x 767-5695 Winkelverbinder inklusive T-Nut Mutter M8 und 2x M8x16 2x 767-5711 Würfelverbinder...
Seite 16 SOLAR GENERATOR BAUANLEITUNG RAHMEN SOLARPANEL LINKS Ref. Beschreibung 2x Aluprofil 40x40mm, 455mm Länge (Zuschneiden von 761-3319) 2x Aluprofil 40x40mm, 238mm Länge (Zuschneiden von 761-3319) 4x 767-5711 Würfelverbinder 8x 767-5822 M8x20, Selbstschneidendes Gewinde 2x 767-5737 Gelenkverbinder 2x 767-5660 M8 Nutenstein 2x 483-9717 M8x16 Linsenkopf Die 8mm Bohrungen für die...
Seite 17 SOLAR GENERATOR BAUANLEITUNG RAHMEN SOLARPANEL RECHTS Ref. Beschreibung 2x Aluprofil 40x40mm, 455mm Länge (Zuschneiden von 761-3319) 2x Aluprofil 40x40mm, 238mm Länge (Zuschneiden von 761-3319) 4x 767-5711 Würfelverbinder 8x 767-5822 M8x20, Selbstschneidendes Gewinde 2x 767-5737 Gelenkverbinder 2x 767-5660 M8 Nutenstein 2x 483-9717 M8x16 Linsenkopf Die 8mm Bohrungen für die...
Seite 18 SOLAR GENERATOR BAUANLEITUNG SOLARPANELE MONTIEREN (MITTE) Ref. Beschreibung 2x 904-6125 Solarpanel 20W 12V 8x 767-5654 M6 Nutenstein 6x 917-2832 M6x12 Sechskant Schrauben 6x 666-7766 M6 Unterlegscheiben verzinkt 2x 483-9672 M6x16 Schrauben Linsenkopf 1x 456-490 Kunststoffgriff (B + C + D)
Seite 19 SOLAR GENERATOR BAUANLEITUNG SOLARPANELE MONTIEREN (MITTE) Dann Solarpanele und Rahmen umdrehen und Schrauben in die endgültige Position schieben. Darauf achten, dass der Rahmen der Solarpanele zwischen Aluprofil und Unterlegscheiben klemmt und dann die Schrauben anziehen.
Seite 20 SOLAR GENERATOR BAUANLEITUNG SOLARPANELE MONTIEREN (LINKS+RECHTS) Ref. Beschreibung 2x 904-6125 Solarpanel 20W 12V 10x 767-5654 M6 Nutenstein 6x 917-2832 M6x12 Sechskant Schrauben 6x 666-7766 M6 Unterlegscheiben verzinkt 4x 483-9672 M6x16 Schrauben Linsenkopf 2x 456-490 Kunststoffgriff Auch hier werden die Schrauben und Unterlegscheiben zunächst nur leicht angezogen.
Seite 21 SOLAR GENERATOR BAUANLEITUNG SOLARPANELE MONTIEREN (LINKS+RECHTS) Nach dem Drehen der Rahmen und dem Einschieben der Panele muss eine der oberen Schrauben auf die Gegenseite geschoben werden, damit die Verschraubungspunkte an den äußeren Kanten liegen, wie auf dem Bild zu sehen. Erst dann werden die Schrauben...
Seite 22 SOLAR GENERATOR BAUANLEITUNG RAHMEN UNTERSEITE Ref. Beschreibung 2x Aluprofil 40x40mm, 460mm Länge (Zuschneiden von 761-3319) 4x Aluprofil 40x40mm, 476mm Länge (Zuschneiden von 761-3319) 4x 767-5711 Würfelverbinder 8x 767-5822 M8x20, Selbstschneidendes Gewinde 4x 767-5695 Winkelverbinder inklusive T-Nut Mutter M8 und 2x M8x16...
Seite 23 SOLAR GENERATOR BAUANLEITUNG BATTERIEHALTER Ref. Beschreibung 1x Aluprofil 40x40mm, 396mm Länge (Zuschneiden von 761-3319) 2x Aluprofil 40x40mm, 180mm Länge (Zuschneiden von 761-3319) 2x 767-5711 Würfelverbinder 4x 767-5822 M8x20, Selbstschneidendes Gewinde 2x 767-5660 M8 Nutenstein 2x 483-9717 M8x16 Linsenkopf...
Seite 24 SOLAR GENERATOR BAUANLEITUNG RAHMEN RECHTS Ref. Beschreibung 1x Aluprofil 40x40mm, 318mm Länge (Zuschneiden von 761-3319) 2x Aluprofil 40x40mm, 278mm Länge (Zuschneiden von 761-3319) 1x 767-5695 Winkelverbinder inklusive T-Nut Mutter M8 und 2x M8x16 2x 767-5822 M8x20, Selbstschneidendes Gewinde...
Seite 25 SOLAR GENERATOR BAUANLEITUNG RAHMEN LINKS Ref. Beschreibung 1x Aluprofil 40x40mm, 318mm Länge (Zuschneiden von 761-3319) 2x Aluprofil 40x40mm, 278mm Länge (Zuschneiden von 761-3319) 1x Aluprofil 40x40mm, 476mm Länge (Zuschneiden von 761-3319) 3x 767-5695 Winkelverbinder inklusive T-Nut Mutter M8 und 2x M8x16...
Seite 26 SOLAR GENERATOR BAUANLEITUNG RAHMEN OBEN Ref. Beschreibung 2x Aluprofil 40x40mm, 476mm Länge (Zuschneiden von 761-3319) 2x Aluprofil 40x40mm, 460mm Länge (Zuschneiden von 761-3319) 6x 767-5695 Winkelverbinder inklusive T-Nut Mutter M8 und 2x M8x16 2x 767-5711 Würfelverbinder 4x 767-5822 M8x20, Selbstschneidendes Gewinde...
Seite 27 SOLAR GENERATOR BAUANLEITUNG RAHMEN OBEN...
Seite 28 SOLAR GENERATOR BAUANLEITUNG RAHMEN OBEN...
Seite 29 SOLAR GENERATOR BAUANLEITUNG RÄDER Ref. Beschreibung 4x 313-2734 Räder 4x 767-5660 M8 Nutenstein 12x 666-7772 Unterlegscheiben M8...
Seite 30 SOLAR GENERATOR BAUANLEITUNG HUTSCHIENEN Ref. Beschreibung 3x 467-416 Hutschienen 6x 767-5654 M6 Nutenstein 6x 483-9650 Schrauben M6x12 Linsenkopf...
Seite 31 SOLAR GENERATOR BAUANLEITUNG INVERTER UND LADEGERÄTE Ref. Beschreibung 1x 179-3330 Inverter 1x 905-4532 Solarladegerät 1x 549-283 Batterieladegerät 6x 483-9672 Schrauben M6x16, Linsenkopf 10x 525-919 Muttern M6 12x 232-6860 Nylon Unterlegscheiben 4x 560-619 Schrauben M3x16 4x 560-293 Muttern M3 2x 224-3135 Kabelbinder 265mm Zur Befestigung des Inverters werden pro Verschraubungspunkt eine Schraube M6x16, zwei Muttern M6 und 3 Nylon Unterlegscheiben benötigt (rechts oben im Bild).
Seite 32 SOLAR GENERATOR BAUANLEITUNG INVERTER UND LADEGERÄTE...
Seite 33 SOLAR GENERATOR BAUANLEITUNG MITTLERE SOLARPANELE AN BOX BEFESTIGEN Ref. Beschreibung 2x 847-3116 Teleskopstangen 28x 232-6860 Nylon Unterlegscheiben 4x 525-880 Schrauben M6x25, Sechskant 4x 767-5654 M6 Nutenstein 2x 767-5822 M8x20, Selbstschneidendes Gewinde Zur Befestigung der mittleren Solarpanelen an der Box müssen die Gelenke nochmal abgeschraubt werden.
Seite 34 SOLAR GENERATOR BAUANLEITUNG MITTLERE SOLARPANELE AN BOX BEFESTIGEN Die Befestigungspunkte der Teleskopstangen befinden sich 90mm (an der Box) beziehungsweise 115mm (am Rahmen der Solarpanele) von den Innenkanten der Aluprofile entfernt. Mit Hilfe der Nylon Unterlegscheiben werden die Teleskopstangen parallel ausgerichtet...
Seite 35 SOLAR GENERATOR BAUANLEITUNG MITTLERE SOLARPANELE AN BOX BEFESTIGEN...
Seite 36 SOLAR GENERATOR BAUANLEITUNG SOLARPANELE RECHTS / LINKS BEFESTIGEN Ref. Beschreibung 2x 767-5660 M8 Nutenstein 2x 483-9717 M8x16 Linsenkopf 2x 767-5822 M8x20, Selbstschneidendes Gewinde Zur Befestigung der rechten und linken Solarpanele an der Box müssen die Gelenke nochmal abgeschraubt werden. Denn diese müssen zuerst an der Box verschraubt werden.
Seite 37 SOLAR GENERATOR BAUANLEITUNG SOLARPANELE RECHTS / LINKS BEFESTIGEN...
Seite 38 SOLAR GENERATOR BAUANLEITUNG SOLARPANELE RECHTS / LINKS BEFESTIGEN...
Seite 39 SOLAR GENERATOR BAUANLEITUNG VERKLEIDUNG UNTERSEITE Ref. Beschreibung 5x 767-5654 M6 Nutenstein 5x 483-9672 M6x16 Schrauben Linsenkopf 5x 232-6860 Nylon Unterlegscheiben 3x 666-7766 Unterlegscheiben M6...
Seite 40 SOLAR GENERATOR BAUANLEITUNG VERKLEIDUNG VORDERSEITE Ref. Beschreibung 4x 273-003 Schalter Rot, beleuchtet 2x 466-150 Drehschalter 2x 763-7909 Leuchtmelder Rot 1x 763-7918 Leuchtmelder Grün 1x 233-7809 Voltmeter 1x 111-6748 USB-Buchse 1x 214-4099 Leistungssteckdose 1x 214-4166 Steckdose 2x 197-2006 Universalgehäuse 10x 483-9672 M6x16 Schrauben Linsenkopf...
Seite 41 SOLAR GENERATOR BAUANLEITUNG VERKLEIDUNG VORDERSEITE...
Seite 42 SOLAR GENERATOR BAUANLEITUNG VERKLEIDUNG RECHTS Ref. Beschreibung 6x 483-9672 M6x16 Schrauben Linsenkopf 6x 232-6860 Nylon Unterlegscheiben 6x 767-5654 Nutenstein M6 1x 325-4840 Batterie Trennschalter 2x 483-9688 Schrauben M6x20 2x 525-919 Muttern M6 1x 174-5456 IEC-Steckverbinder C8 250 V...
Seite 43 SOLAR GENERATOR BAUANLEITUNG VERKLEIDUNG LINKS Ref. Beschreibung 6x 483-9672 M6x16 Schrauben Linsenkopf 6x 232-6860 Nylon Unterlegscheiben 6x 767-5654 Nutenstein M6 1x 668-8839 Lüfter 4x 560-619 Schrauben M3x16 4x 560-293 Muttern M3...
Seite 44 SOLAR GENERATOR BAUANLEITUNG VERKLEIDUNG HINTEN Ref. Beschreibung 4x 483-9672 M6x16 Schrauben Linsenkopf 4x 232-6860 Nylon Unterlegscheiben 4x 767-5654 Nutenstein M6...
Seite 45 SOLAR GENERATOR BAUANLEITUNG VERKLEIDUNG OBEN Ref. Beschreibung 7x 483-9672 M6x16 Schrauben Linsenkopf 7x 232-6860 Nylon Unterlegscheiben 7x 767-5654 Nutenstein M6...
Seite 46 SOLAR GENERATOR BAUANLEITUNG GUMMIPUFFER Ref. Beschreibung (A) 6x 126-4959 Gummi-Vibrationsdämpfer (B) 6x 525-919 Muttern M6...
Seite 47 SOLAR GENERATOR BAUANLEITUNG VERKABELUNG: SOLARPANELS UND LADER...
Seite 48 SOLAR GENERATOR BAUANLEITUNG VERKABELUNG: KONTROLLEUCHTEN...
Seite 49 SOLAR GENERATOR BAUANLEITUNG VERKABELUNG: EXTERNES LADEGERÄT Das Netzkabel des Ladegerätes muss mit der Buchse verlötet werden. Dazu muss der Stecker an einem der beiliegenden Netzkabel abgeschnitten werden. Die Zangen zum Anschluss an die Batterie müssen abgetrennt werden. Die Verbindung mit den Batteriepolen erfolgt wie auf der untenstehenden Zeichnung.
Seite 50 SOLAR GENERATOR BAUANLEITUNG VERKABELUNG: ZUBEHÖR Am Voltmeter liegt Masse an Pin 1, Plus der Batterie wird über den Wippschalter mit Pin 4 des Voltmeters verbunden.
Seite 51 SOLAR GENERATOR BAUANLEITUNG VERKABELUNG: INVERTER 230V...
Seite 52 SOLAR GENERATOR BAUANLEITUNG BATTERIE EINBAUEN Ref. Beschreibung 1x 727-0433 Blei-Gel Akku 12V, 120Ah Vor dem Ein- oder Ausbau der Batterie als erstes den Trennschalter auf Position “AUS” bringen! Zum Einsetzen der Batterie muss die hintere Verkleidung abgenommen werden. Dann kann der Uförmige Hilfsrahmen abgeschraubt werden (Schrauben links und rechts in den Würfelverbindern).
Seite 53 SOLAR GENERATOR BAUANLEITUNG BATTERIE EINBAUEN...
Seite 54 SOLAR GENERATOR BAUANLEITUNG INBETRIEBNAHME Zum Ausklappen der Solarpanele zunächst das linke und rechte Panel mit den Griffen nach oben klappen. Die Schrauben der Gelenkverbinder so fest anziehen, dass die Panele in Position bleiben. Nun kann das zentrale Panel am Kunststoffgriff aufgestellt werden.
Seite 55 SOLAR GENERATOR BAUANLEITUNG INBETRIEBNAHME Nun kann der Batterie-Trennschalter auf der rechten Seite der Box eingeschaltet werden (waagerechte Position).
Seite 56 SOLAR GENERATOR BAUANLEITUNG INBETRIEBNAHME Der rechte Drehschalter des Batterie-Ladegeräts sollte auf “OFF” stehen, wenn die Box in Betrieb ist. Ansonsten kann es sein, dass der Inverter in den Fehlermodus geht (Rote LED am Inverter). Über den linken Drehschalter kann der Solarlader eingeschaltet werden.
