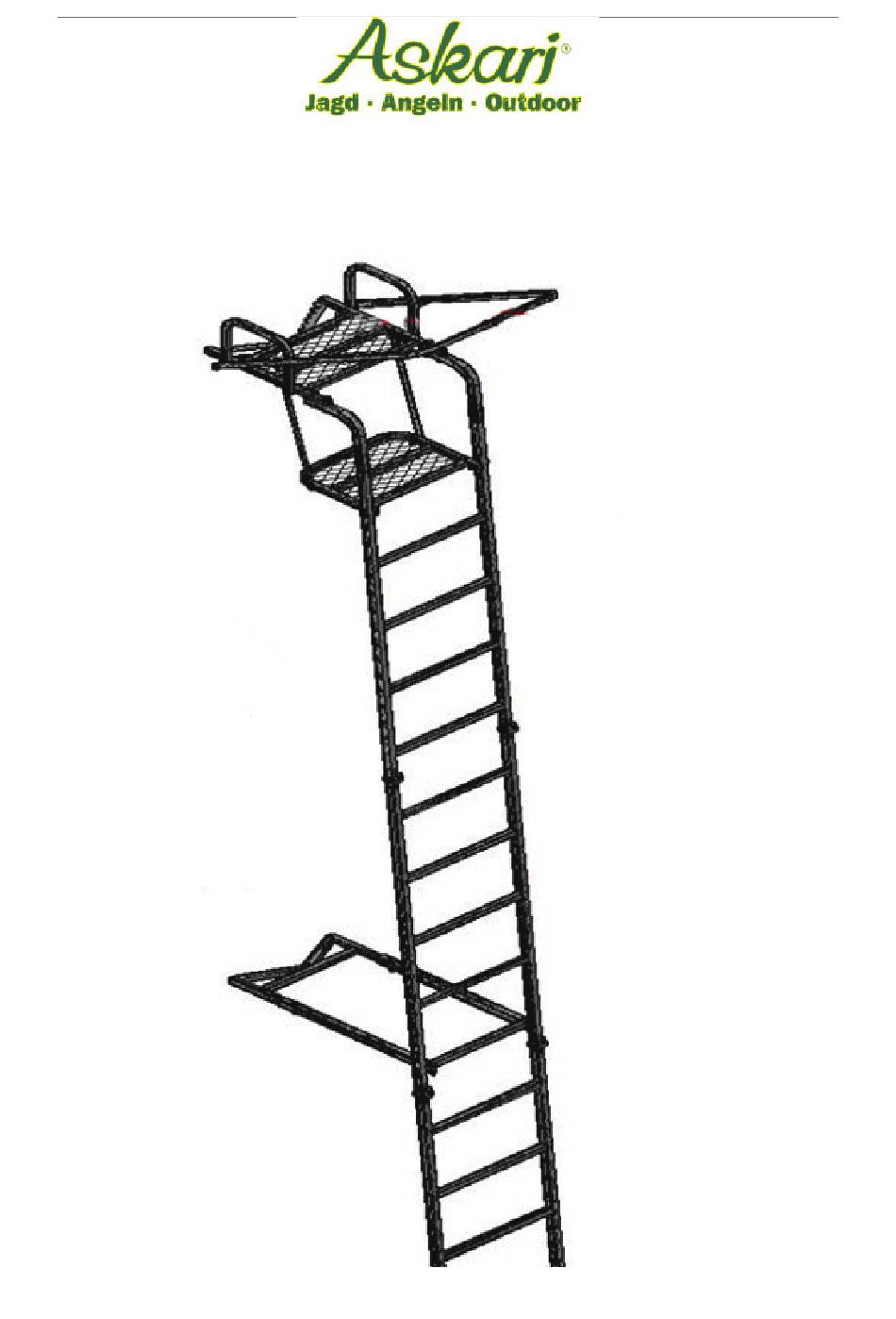

- Seite 1 Bedienungsanleitung Baumsitz „Deutsche Eiche“ Seite 1 von 8 Baumsitz „Deutsche Eiche“ Artikel 122631...
-
Seite 2: Sicherheitshinweise
Bedienungsanleitung Baumsitz „Deutsche Eiche“ Seite 2 von 8 Sehr geehrter Kunde, bitte lesen Sie die Bedienungsanleitung vor dem Aufbau unbedingt aufmerksam durch. Damit vermeiden Sie mögliche Unfälle. Wir wünschen Ihnen viel Spaß mit diesem Produkt, Ihr Askari-Team SICHERHEITSHINWEISE Achtung! Niemals seitlich über die Leiter oder die Leiterplattform hinauslehnen! Achtung! Den Bodenuntergrund prüfen! Der Untergrund darf nicht schlammig sein, so dass die Leiter... -
Seite 3: Kartoninhalt
M8 40mm Kunststoffdistanzscheibe Schraube M8 30mm Flügelmuttern Sicherungsstifte Werksseitig wird der Baumsitz mit Ersatzschrauben ausgeliefert. Wenn Sie also nach dem Aufbau Schrauben übrig haben, ist dies normal. Fehlen Ihnen notwendige Schrauben, so wenden Sie sich bitte an die Askari Kundenbetreuung. - Seite 4 Bedienungsanleitung Baumsitz „Deutsche Eiche“ Seite 4 von 8 2 Spanngurte und 2 Ratschen sind im Lieferumfang enthalten. Aufbauanleitung Aufbauzeit: ca. 45 Minuten Benötigtes Werkzeug: 1 Schraubendreher 2 Schraubenschlüssel Nr. 13 2 Schraubenschlüssel Nr. 14 Schritt 1 Befestigen Sie die Sitzplattform mit den beiden kurzen, runden Winkelstücken.
- Seite 5 Bedienungsanleitung Baumsitz „Deutsche Eiche“ Seite 5 von 8 Schritt 3 Verbinden Sie die Teile aus den Schritten 1 und 2 miteinander. Verwenden Sie dazu 2 Sicherungsstifte Nr. 7. Schritt 4 Montieren Sie die zwei flachen Stabilisatoren / Streben an der Sitzplattform und Fußplattform.
- Seite 6 Bedienungsanleitung Baumsitz „Deutsche Eiche“ Seite 6 von 8 Schritt 6 Montieren Sie die Waffenauflage. Verwenden Sie dazu 1 Schraube Nr. 5. Schritt 7 Montieren Sie die Waffenauflage aus Schritt 6 zusammen mit beiden hinteren, bisher unmontierten Armlehnen. Verwenden Sie dazu 2 Schrauben Nr. 2 und 2 Kunststoffdistanzscheiben Nr.
- Seite 7 Bedienungsanleitung Baumsitz „Deutsche Eiche“ Seite 7 von 8 Schritt 9 Montieren Sie die Schutzpolster an der Gewehrauflage, der Sitzfläche sowie an den beiden Armlehnen. Schritt 10 Sicherheitshinweise: Die Anbringung der Stützstrebe ist zwingend notwendig. Wird dieses Teil nicht montiert, besteht die Möglichkeit, dass der Baumsitz im Leiterbereich einknickt.
- Seite 8 Haben Sie alle Schrauben bei der Montage richtig angezogen? Bitte überprüfen Sie den festen Sitz der Schrauben nochmals durch Nachziehen der Schrauben. Askari Sport GmbH - Hans Böckler Str. 7 - 59348 Lüdinghausen - Telefon 0 25 91 – 9 50 50...
