Alma PTC Bedienungshandbuch
Inhaltszusammenfassung für Alma PTC

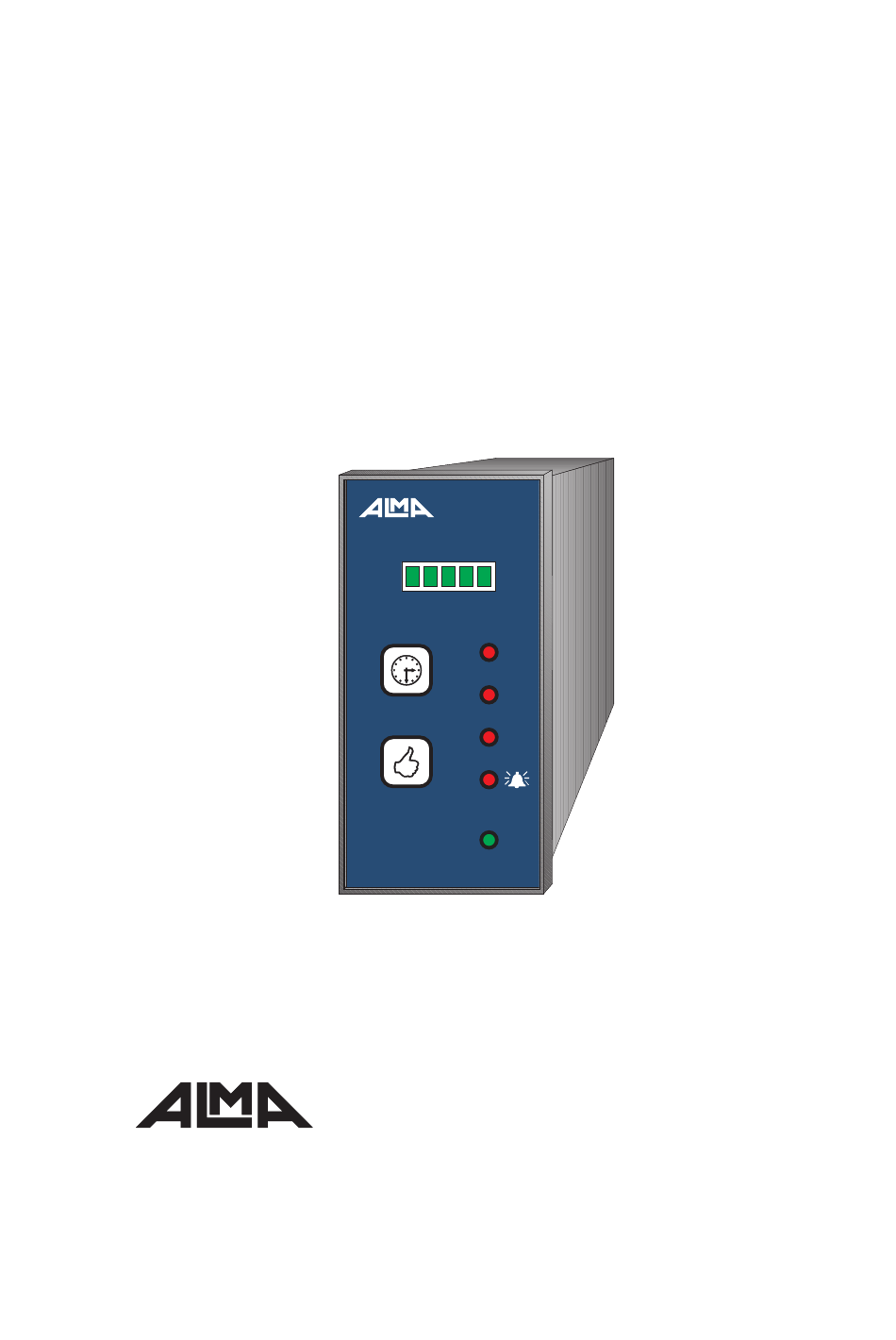

- Seite 1 Wärmeschutzgerät für elektrische Maschinen 3 Ptc-Eingänge, 3 Relaisausgänge Elettronica 10 20 40 BEDIENUNGS- HANDBUCH Elettronica S.r.l.
- Seite 2 Die Firma ALMA Elettronica S.r.l. behält sich das Recht vor, dieses Steuergerät und die in diesem Handbuch enthaltenen Angaben ohne vorherige Ankündigung zu ändern Code-Nummer M0013...
- Seite 3 Inhaltsverzeichnis Abbildungen Einleitung Kurze Beschreibung des Steuergeräts Technische Daten Vorsichtsmassnahmen Installationsanleitung Gerätebeschreibung und Zubehör Frontplatte Hinteransicht und Zubehör Mechanische Installation Elektrische Anschlüsse Stromversorgung Anschluss der Relaisausgänge Anschluss der Fühler Bedienungsanleitung Temperaturerfassung Tasten Einstellung der Verzögerungszeit für den Kanal A1 Ausschaltung des Kanals A1 Relaistest Ausschaltung des Tests für defekte Fühler Problembehebung...
- Seite 4 Abbildungen Bild 1 Transformator mit Fühlern Bild 2 Frontansicht Bild 3 Hinteransicht und Zubehör Bild 4 Abmessungen Elektrische Anschlüsse Bild 5 Relais A2 Bild 6 Stromversorgung Bild 7...
- Seite 5 Einleitung Wir bedanken uns für den Kauf des elektronischen Steuergeräts PTC zur Temperaturüberwachung. Dieses Handbuch beschreibt den Installationsvorgang und den Anwendungsbereich des Geräts. Lesen Sie am besten dieses Bedienungshandbuch in der Nähe Ihres Geräts, um die darin enthaltenen Informationen unmittelbar überprüfen zu können. Bitte bewahren Sie dieses Handbuch für einen späteren Nachschlag auf.
- Seite 6 Umgekehrte Polarität bei Gleichstrombetrieb Max. Leistungsaufnahme 5 VA Schutz gegen Netz- und magnetische Störungen Eingänge 3 Eingänge für jede Ptc-Widerstandsfühlergruppe, nach Vorschrift Ausziehbare Anschlussklemmen für Kabel mit Querschnitt 1,5 mm und 8A/250Vac Ermittlung von defektem bzw. nicht angeschlossenem Fühler Schutz der Eingänge gegen elektromagnetische Störungen Ausgänge...
- Seite 7 Schwellenüberschreitung einer Ptc-Gruppe ausgelöst wird. Allgemeine Alarm -LED, zur Anzeige einer Betriebsstörung. D i e s e L E D w i r d i n d e n...
- Seite 8 folgenden Fällen aktiviert: Betriebsstörung durch Selbstdiagnose ermittelt defekten bzw. nicht angeschlossenen Fühler 6. LED zur Anzeige des Betriebszustands Hinteransicht und Zubehör 1. Stecker für Fühler-Anschluss 2. Stecker für Relaisausgänge 3. Stecker für Stromversorgung 4. Ausziehbare Klemmen für die Verkabelung 5. Leisten zur Gerätebefestigung an der Frontplatte 10 11 12 13 14 15 Hinteransicht und Zubehör Bild 3...
- Seite 9 Alarmmeldung dargestellt). Aus diesem Grund erscheint beim Ausschalten des Geräts die Meldung, dass die Systemüberwachung nicht aktiv ist. Anschluss der Fühler Die Analogeingänge sind mit Ptc-Widerstandsfühlern kompatibel. Der Anschluss der 3 Fühlergruppen an das Gerät wird im Bild 5, der Anschluss an den Transformator im Bild 1 dargestellt.
- Seite 10 Bedienungsanleitung Temperaturerfassung -Gerät wird die Temperatur durch Ptc-Fühler erfasst. Der Widerstand dieser Fühler ändert sich deutlich, wenn eine spezifische Temperaturschwelle, NAT genannt, überschritten wird. Da Ptc-Fühler mit unterschiedlichen Eigenschaften hergestellt werden, sind in der nachfolgenden Tabelle die Widerstandswerte angegeben, die einen Alarm im -Gerät auslösen.
- Seite 11 Tasten < ‰ Am Gerät befinden sich die 2 Tasten , die für folgende Funktionen eingesetzt werden. Einstellung der Verzögerungszeit für den Kanal A1 ‰ Beim Drücken der Taste wird die Verzögerungszeit des Relaisabfalls für den Alarm A1 (Luftkühlung) inkrementiert. Der entsprechende Wert wird in der horizontalen 5 LED-Gruppe angezeigt (siehe dazu Punkt 1 im Bild 2 auf Seite 7).
- Seite 12 In diesem Kapitel finden Sie praktische Hinweise zur Behebung von Betriebsstörungen, die beim Einsatz des -Geräts vorkommen können. Störung Behebung Das PTC-Gerät geht Der Betriebszustand wird durch die leuchtende LED nicht in Betrieb. unten rechts angezeigt. Überprüfen Sie den Anschluss an die Stromversorgung.
- Seite 13 Gewährleistung Für Störungen, die auf Herstellungsfehler zurückzuführen sind, übernehmen wir für die Wärmeschutzgeräte eine Gewährleistungsdauer von 24 Monaten ab Lieferungsdatum. Im Garantieumfang ist die Reparatur bzw. der kostenlose Ersatz der Teile vorgesehen, die auf einen Herstellungsfehler zurückzuführen sind. Diese Teile müssen frei unserem Werk zugesandt werden.
- Seite 14 Das Gerät ist in diesem Fall durch eine geeignete Vorrichtung zu schützen, z. B. durch einen Widerstandstransformator mit 10VA (siehe dazu Bild 7). Störungen, die durch eine fehlerhafte Stromversorgung verursacht werden, sind von der Garantie ausgeschlossen. PTC-Gerät 220 Vca - 24 Vca 10VA Bild 7...
- Seite 15 Anmerkungen...
- Seite 16 Elettronica S.r.l. via Landa, 2/b 40050 Monte San Pietro (BO) Italia tel +39 51 6762544 www.almaelettronica.it...
