tousek RRL 433 Betriebsanleitung
Inhaltsverzeichnis
Inhaltszusammenfassung für tousek RRL 433

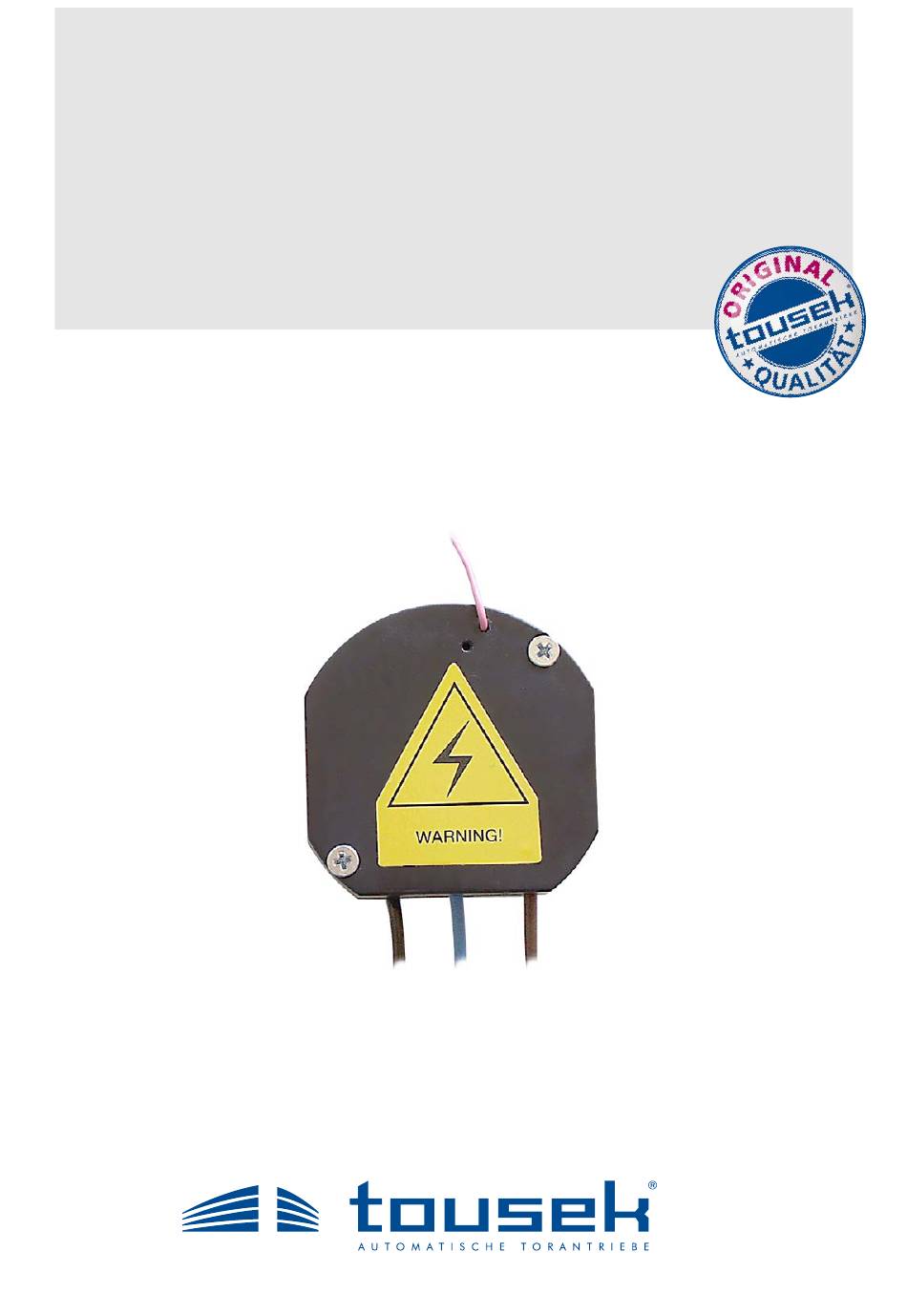

- Seite 1 Montage- und Betriebsanleitung Funklichtschalter RRL 433...
-
Seite 2: Sicherheit
Sicherheit • Handsender und Batterien sind ausser Reichweite von Kindern aufzubewahren (Erstickungsgefahr durch Kleinteile, Verletzungsgefahr durch unbeabsichtigte Inbetriebnahme der Toranlage). • Sollte die Batterie von einem Kind verschluckt werden, ist sofort ein Arzt zu rufen. • Benutzen Sie den Sender nicht in explosionsgefährdeten Bereichen und in Zonen, wo der Betrieb einer Funkanlage (z.B. Handy ...) verboten ist. • Die Tousek Fernsteuerung ist nur für Geräte und Anlagen zulässig, bei denen eine Funktionsstörung im Sender oder Empfänger keine Gefahr für Personen oder Sachen ergibt oder dieses Risiko durch andere Sicherheitseinrichtungen abgedeckt ist. Die Fernsteuerung von Geräten und Anlagen mit erhöhtem Unfallrisiko (z.B. Krananlagen) ist verboten ! • Zum sicheren Betrieb müssen die örtlich für diese Anlage geltenden Sicherheitsbestimmungen eingehalten werden ! • Der Benutzer muss darüber informiert werden, dass die Fernsteuerung von Anlagen mit Unfallrisiko nur bei direktem Sichtkontakt erfolgen darf. Diese Anleitung ist unser Eigentum und darf an Firmen des Mitbewerbes nicht ausgehändigt werden. Jeglicher Nachdruck, auch auszugsweise, ist ohne unsere Zustimmung nicht gestattet. -
Seite 3: Allgemeines
Allgemeines Funklichtschalter RRL 433 Merkmale Funklichtschalter RRL 433 • Kompatibel zum Funksystem RS 433 • kann in Installationsdosen eingebaut werden • Legende P1 = Empfängertaste (aktivierbar z.B. mittels Büroklammer) Warnung: Vor Abnahme des Gehäuse- deckels unbedingt den Hauptschalter abschalten ! Allgemeines Der Funklichtschalter RRL 433 ist ein Unterputzempfänger bis 500W ohmsche Last. In Verbindung mit den Handsendern RS433 oder Funkwandtastern 433-WT dient er z.B. zum Schalten von Lampen und unterstützt die Betriebsmodi „EIN/AUS“ und „Impuls“. Im „EIN/AUS“-Modus wechselt das Relais des RRL 433 mit jeder Betätigung eines eingelernten Handsenders den Schaltzustand. Im „Impuls“-Modus erfolgt jedesmal ein kurzer Schaltimpuls. Durch seine kleine Bauform kann der Funkschalter in herkömmliche Installationsdosen eingebaut werden. Der Funklichtschalter ist ideal für nachträgliche Installationen von Lampen einsetzbar, da das Stemmen der Schalterleitung entfällt. Jedoch auch bei der Neuinstallation stellt der RRL433 durch seine Kombinationsmöglichkeit und einfache Installation eine ideale Alternative dar. Die Empfangseigenschaften des RRL 433 können durch verschiedene Faktoren beeinträchtigt werden: • Elektrische Störungen, ausgesendet von anderen Geräten, die in der Nähe auf der gleichen Frequenz senden. -
Seite 4: Ändern Der Empfängerfunktion (Modus "Ein/Aus" Oder "Impuls")
Löschen und Speichern von Handsendern bzw. Funkwandtastern RRL 433 Die normalen Funkcodes können gelernt oder gelöscht werden, indem Sie die Empfängertaste P1 durch das kleine Loch auf der Vorderseite des Empfängers drücken (siehe Pkt. 2.2 und 2.3). Max. Speicherkapazität: 42 Codes. Die Code Übertragung erfolgt im “Rolling Code” Verfahren. Bei jeder Übertragung wird ein veränderter Code benutzt. Wichtig Aus Sicherheitsgründen wird empfohlen, bei jeder Neuinstallation den gesamten Speicherinhalt zu löschen (max. 42 verschiedene Codes) - siehe Pkt. 2.3 P1 Empfängertaste (z.B. mittels Büroklam-... -
Seite 5: Einlernen
Einlernen über Funk Einlernen ACHTUNG: Sind in Funkreichweite des Handsenders mehrere Funkfernsteuerungen RRL 433 installiert, so sind alle anderen RRL 433 stromlos zu schalten, damit durch den Einlernvorgang nicht alle Funkempfänger irrtümlich aktiviert werden. Einlernen eines einzelnen Kanals Die Kanäle 1, 2, 3, 4 werden einzeln eingelernt. -
Seite 6: Voller Oder Leerer Speicher
2.3 Löschen Funklichtschalter RRL 433 Löschen aller gespeicherten Codes aus dem Empfängerspeicher Löschen Aus Sicherheitsgründen wird empfohlen, bei jeder Neuinstallation den gesamten Speicherinhalt zu löschen (max. 42 verschiedene Codes). • Drücken Sie die Empfängertaste P1 4x und halten Sie sie für 10s gedrückt ca. 10s... -
Seite 7: Anschluss
Anschluss Funklichtschalter RRL 433 Achtung • Das beschriebene Gerät darf nur von technisch qualifizierten Personen gemäß allen gültigen Richtlinien und Normen installiert werden. Alle Verbindungen sind für einphasigen Wechselstrom 230V auszulegen. Zur Netz- trennung ist ein allpoliger Abschalter mit einer Schaltöffnung von mindestens 3,5mm vorzusehen. Für alle Verbindungen darf nur geeignetes Material verwendet werden, dass den Normen und Richtlinien gemäß... - Seite 8 Tousek GmbH Schweiz CH-6275 Ballwil Bahnhofstraße 14 Tel. +41/0/41 448 2965 Fax +41/0/41 448 2966 info@tousek.ch Tousek Sp. z o.o. Polen Ihr Servicepartner: PL 43-190 Mikołów (k/Katowic) Gliwicka 67 Tel. +48/32/738 53 65 Fax +48/32/738 53 66 info@tousek.pl Tousek s.r.o. Tschechische Rep.
