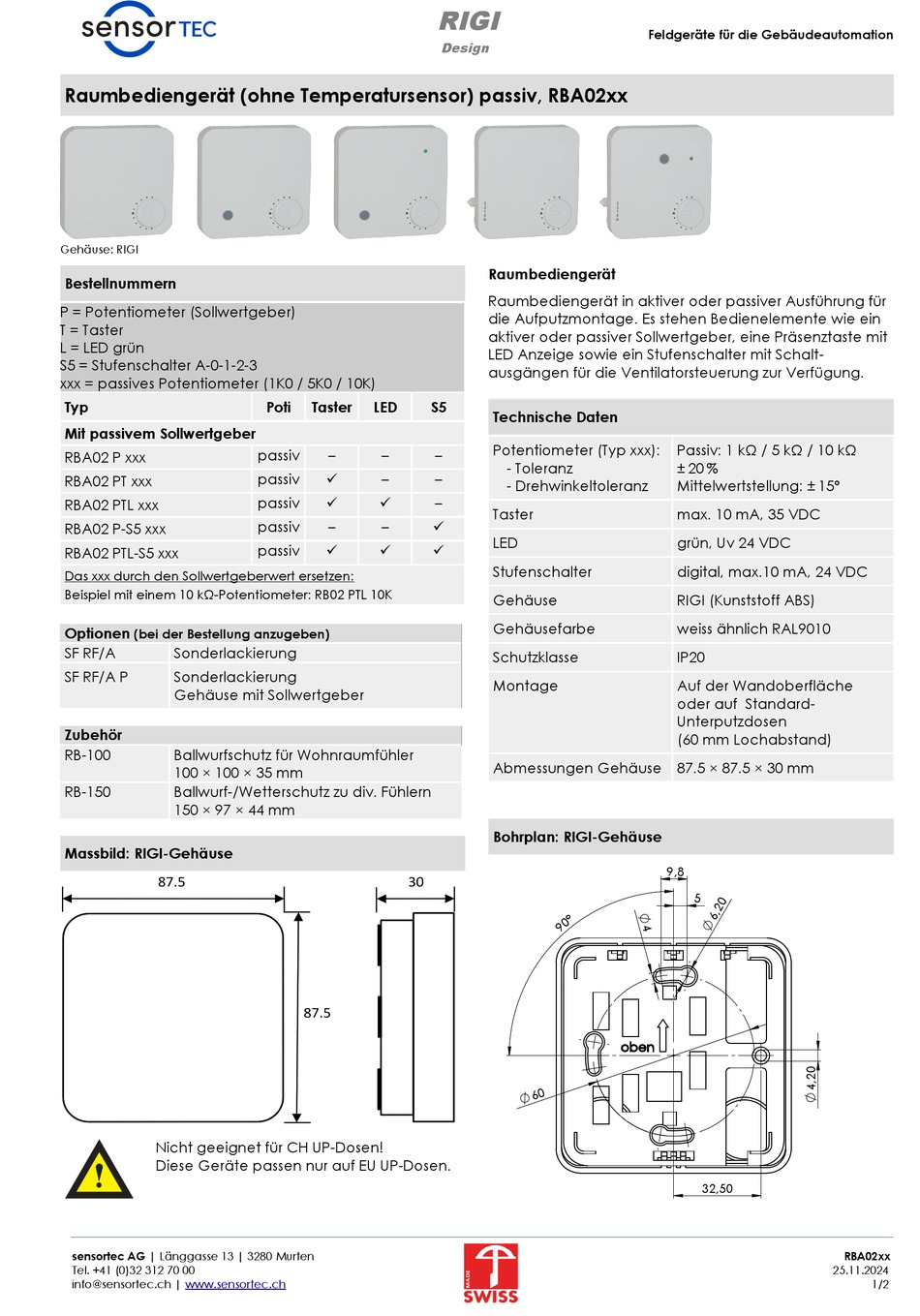

Sensortec RBA02 Serie Kurzanleitung

Raumbediengerät (ohne Temperatursensor) passiv, RBA02xx
Gehäuse: RIGI
Bestellnummern
P = Potentiometer (Sollwertgeber)
T = Taster
L = LED grün
S5 = Stufenschalter A-0-1-2-3
xxx = passives Potentiometer (1K0 / 5K0 / 10K)
Typ
Mit passivem Sollwertgeber
RBA02 P xxx
RBA02 PT xxx
RBA02 PTL xxx
RBA02 P-S5 xxx
RBA02 PTL-S5 xxx
Das xxx durch den Sollwertgeberwert ersetzen:
Beispiel mit einem 10 kΩ-Potentiometer: RB02 PTL 10K
Optionen
(bei der Bestellung anzugeben)
SF RF/A Sonderlackierung
SF RF/A P Sonderlackierung
Gehäuse mit Sollwertgeber
Zubehör
RB-100 Ballwurfschutz für Wohnraumfühler
100 × 100 × 35 mm
RB-150 Ballwurf-/Wetterschutz zu div. Fühlern
150 × 97 × 44 mm
Massbild: RIGI-Gehäuse
87.5
Nicht geeignet für CH UP-Dosen!
Diese Geräte passen nur auf EU UP-Dosen.
sensortec AG | Länggasse 13 | 3280 Murten
Tel. +41 (0)32 312 70 00
info@sensortec.ch | www.sensortec.ch
Poti Taster LED S5
passiv – –
passiv –

passiv
 
passiv – –
passiv
 
30
87.5
RIGI
Design
Raumbediengerät
Raumbediengerät in aktiver oder passiver Ausführung für
die Aufputzmontage. Es stehen Bedienelemente wie ein
aktiver oder passiver Sollwertgeber, eine Präsenztaste mit
LED Anzeige sowie ein Stufenschalter mit Schalt-
ausgängen für die Ventilatorsteuerung zur Verfügung.
Technische Daten
Potentiometer (Typ xxx):
–
- Toleranz
–
- Drehwinkeltoleranz
–
Taster

LED

Stufenschalter
Gehäuse
Gehäusefarbe
Schutzklasse
Montage
Abmessungen Gehäuse 87.5 × 87.5 × 30 mm
Bohrplan: RIGI-Gehäuse
Feldgeräte für die Gebäudeautomation
Passiv: 1 kΩ / 5 kΩ / 10 kΩ
± 20 %
Mittelwertstellung: ± 15°
max. 10 mA, 35 VDC
grün, Uv 24 VDC
digital, max.10 mA, 24 VDC
RIGI (Kunststoff ABS)
weiss ähnlich RAL9010
IP20
Auf der Wandoberfläche
oder auf Standard-
Unterputzdosen
(60 mm Lochabstand)
9,8
5
32,50
RBA02xx
25.11.2024
1/2
