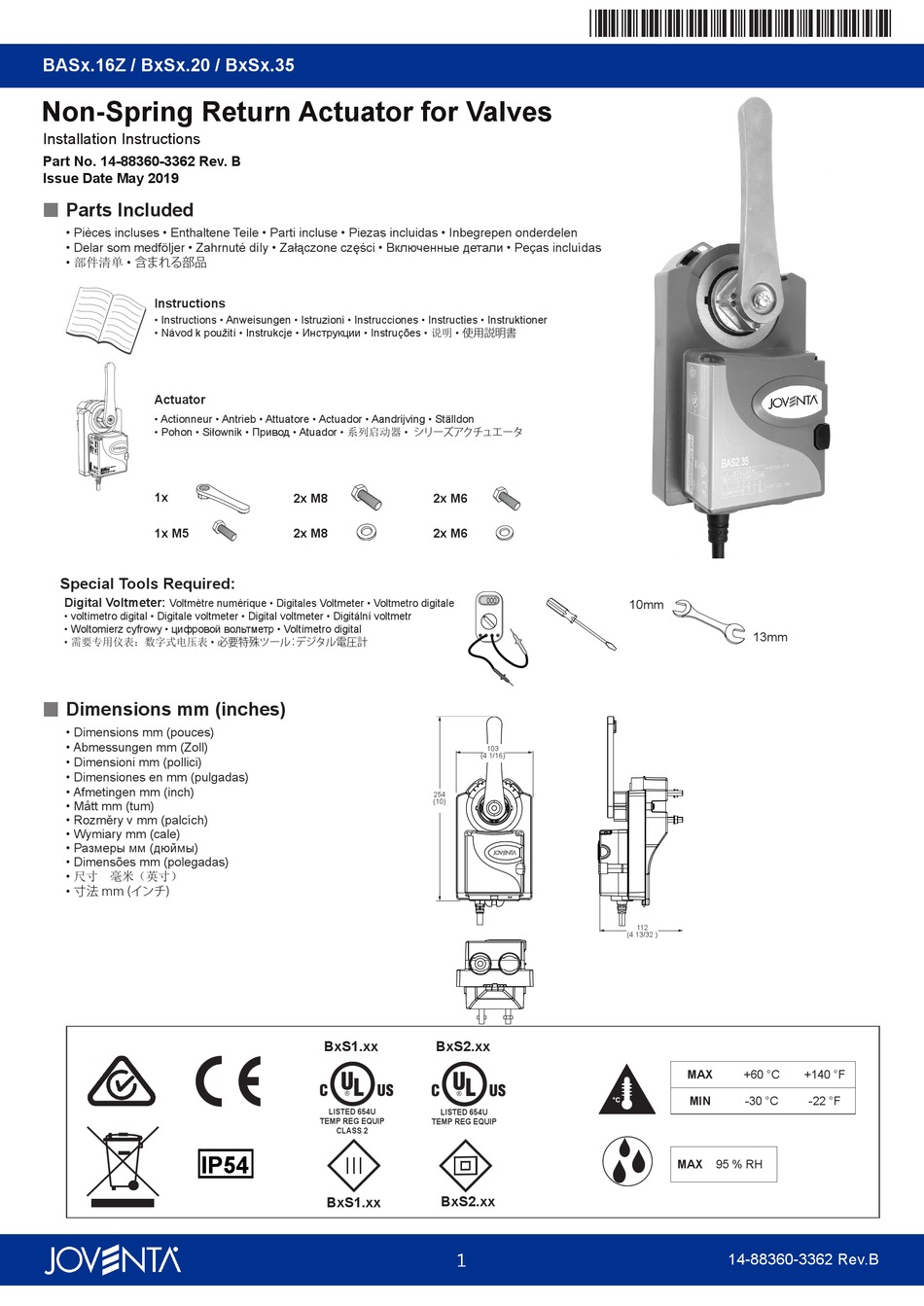

BASx.16Z / BxSx.20 / BxSx.35
Non-Spring Return Actuator for Valves
Installation Instructions
Part No. 14-88360-3362 Rev. B
Issue Date May 2019
Parts Included
• Pièces incluses • Enthaltene Teile • Parti incluse • Piezas incluidas • Inbegrepen onderdelen
• Delar som medföljer • Zahrnuté díly • Załączone części • Включенные детали • Peças incluídas
• 部件清单 • 含まれる部品
Instructions
• Instructions • Anweisungen • Istruzioni • Instrucciones • Instructies • Instruktioner
• Návod k použití • Instrukcje • Инструкции • Instruções • 说明 • 使用説明書
Actuator
• Actionneur • Antrieb • Attuatore • Actuador • Aandrijving • Ställdon
• Pohon • Siłownik • Привод • Atuador • 系列启动器 • シリーズアクチュエータ
1x
1x M5
Special Tools Required:
Digital Voltmeter:
Voltmètre numérique • Digitales Voltmeter • Voltmetro digitale
• voltímetro digital • Digitale voltmeter • Digital voltmeter • Digitální voltmetr
• Woltomierz cyfrowy • цифровой вольтметр • Voltímetro digital
• 需要专用仪表：数字式电压表 • 必要特殊ツール ： デジタル電圧計
Dimensions mm (inches)
• Dimensions mm (pouces)
• Abmessungen mm (Zoll)
• Dimensioni mm (pollici)
• Dimensiones en mm (pulgadas)
• Afmetingen mm (inch)
• Mått mm (tum)
• Rozměry v mm (palcích)
• Wymiary mm (cale)
• Размеры мм (дюймы)
• Dimensões mm (polegadas)
• 尺寸 毫米（英寸）
• 寸法 mm (インチ)
IP54
2x M8
2x M6
2x M8
2x M6
254
(10)
BxS1.xx
BxS2.xx
LISTED 654U
LISTED 654U
TEMP REG EQUIP
TEMP REG EQUIP
CLASS 2
BxS2.xx
BxS1.xx
1
*14883603362b*
000
10mm
103
(4 1/16)
112
(4 13/32 )
13mm
MAX
+60 °C
+140 °F
MIN
-30 °C
-22 °F
MAX
95 % RH
14-88360-3362 Rev.B
