Bedienungsanleitung
strawa Comfort Kompakt Mischstation FBM-18-HT2-H-W1-WMZ-C69-EGO
Artikelnummer: 54223064xx

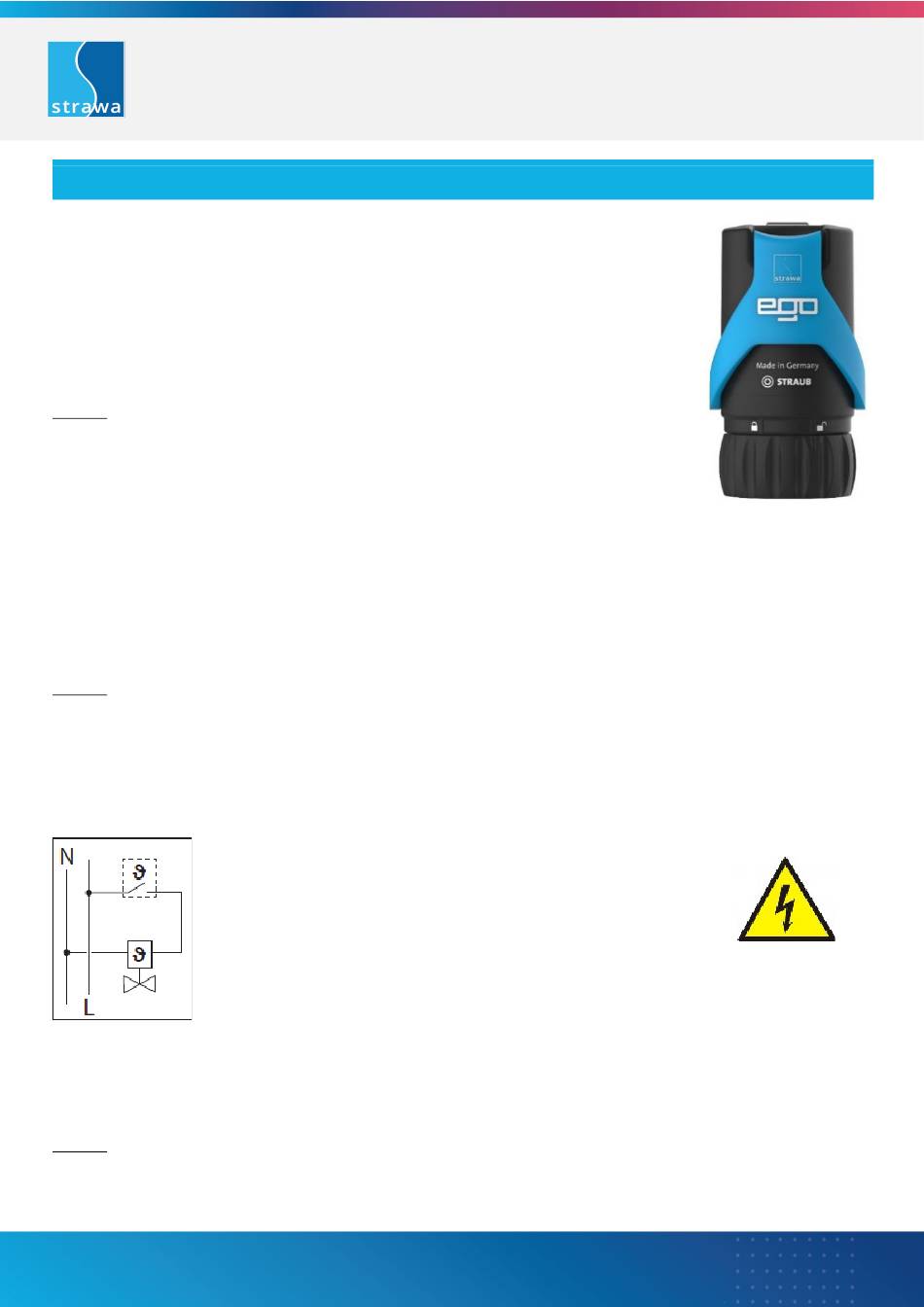

7. EGO-REGELANTRIEB SCHNELLVERSCHLUSS
Bestimmungsgemäße Verwendung
Intelligent autonomer elektrothermischer Regelantrieb 230 V NC für den automatischen
und bedarfsgerechten hydraulischen Abgleich der Heizkreise eines Heizkreisverteilers in
Flächenheizungssystemen mit Einzelraumregelung. Stromlos geschlossen und mit
Klapphebel zum entlasteten Montieren bzw. zum stromlosen manuellen Öffnen des
Thermostatventils. Mit integrierter Vorlauftemperaturbegrenzung. Zur Montage an
Heizkreisverteilern mit Thermostatventileinsätzen mit Schnellverschluss.
Temperatursensoren geeignet für Flächenheizungsrohre aus Kunststoff, Metall oder
Kombinationen daraus, mit Außendurchmessern von 12 bis 20 mm.
Hinweis Für die Funktion des EGO ist ein Zweipunkt-Raumtemperaturregler erforderlich.
(Raumthermostate mit pulsierendem Signal sollen Schaltzyklen von mindestens
240 s aufweisen / EGO-Kompatibilitätsliste bei KNX-Aktoren beachten).
Elektronisch geregelte Heiz- / Kühlkreispumpen sind, wie bei allen Flächen-
heizungen/kühlungen üblich, im Betriebsmodus Δp-c Konstantdruck zu betreiben.
Aufgrund seines Kondensatornetzteils stellt der EGO eine kapazitive Last dar. Alle vorge-
schalteten Aktoren (bspw. Raumregler oder Klemmleisten) müssen dafür geeignet sein.
Montage
• die Vorlauf-Absperrventile aller Heizkreise vollständig öffnen
• blauen Klapphebel nach vorn öffnen (Stellung Hand = stromlos manuell geöffnet)
geriffelten Sicherungsring gegen den Uhrzeigersinn drehen - der Schnellverschluss ist geöffnet
•
Regelantrieb mit dem Logo nach vorn auf das Thermostatventil-Oberteil aufstecken, bis er leicht einrastet
•
Hinweis Die Einbaulage ist beliebig, der EGO kann in allen Positionen montiert werden.
- geriffelten Sicherungsring von Hand im Uhrzeigersinn bis Anschlag drehen - der Regelantrieb ist fixiert
•
blauen Klapphebel schließen (Stellung Automatik = stromlos geschlossen, stromführend regelnd)
•
Temperatursensor-Clips an beiden Flächenheizungsrohren des jeweiligen Heizkreises befestigen
•
(schwarz-rot an den Vorlauf, schwarz-blau an den Rücklauf)
elektrisches Anschlusskabel mit dem jeweiligen Raumtemperaturregler verbinden
•
(braun an geschalteten Außenleiter, blau an Neutralleiter)
Achtung
Hinweis
Selbstständige Inbetriebnahme
Der EGO geht selbstständig in Betrieb, wenn durch Wärmeanforderung des Raumtemperaturreglers elektrische
Spannung angelegt wird. Dann beginnt die Initialisierung (Ermitteln der Funktionsparameter), die LED blinkt blau.
Nach etwa 2 Minuten ist die Initialisierung beendet. Der EGO beginnt den hydraulischen Abgleich, die LED blinkt grün.
Hinweis Der EGO erkennt, wenn Spannung an einen nicht montierten EGO angelegt wird. Die Initialisierung wird
nicht begonnen. Der EGO blinkt gelb. In diesem Fall den EGO stromlos schalten, auf ein Thermostatventil
montieren und wieder Spannung anlegen. Die Initialisierung beginnt danach automatisch.
strawa Wärmetechnik GmbH • Gottlieb-Daimler-Straße 4, D - 99869 Schwabhausen
Telefon: +49 36256 8661-0 • info@strawa.com • www.strawa.com
Das Gerät darf nur von einer Elektrofachkraft installiert
werden. Bestehende Sicherheitsvorschriften sind zu
beachten. Die Anforderungen der DIN 4109 /
VDI 4100 und der VDE 0100 701 sind einzuhalten.
Elektronisch geregelte Heizkreispumpen sind, wie bei allen Flächenheizungen
üblich, im Betriebsmodus Δp-c Konstantdruck zu betreiben.
Seite 10 / 21
Technische Änderungen vorbehalten
Erstellungsdatum: 24.01.2024
