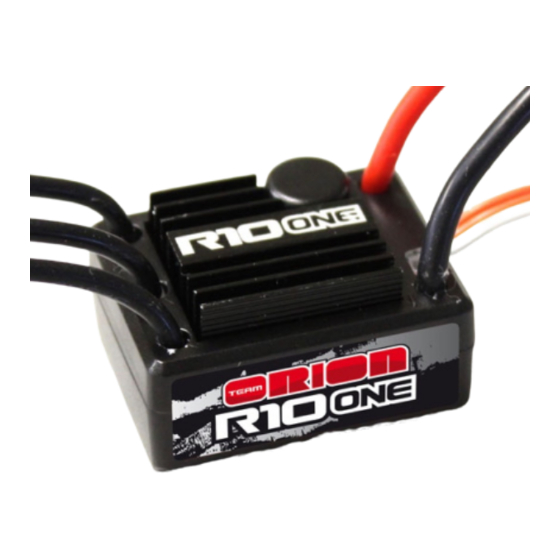

Inhaltszusammenfassung für Orion R10 ONE

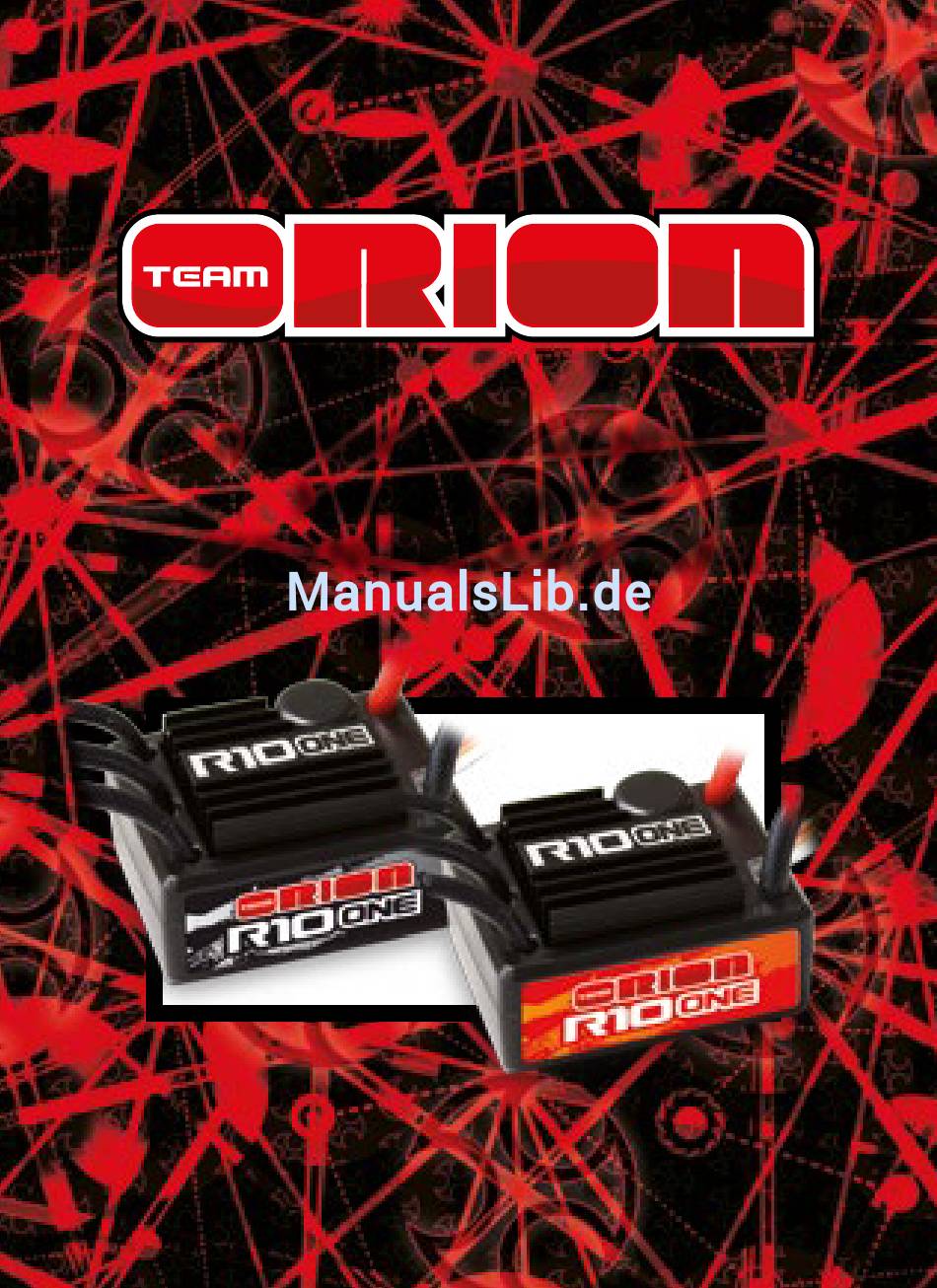

- Seite 1 INSTRUCTION MANUAL MODE D’EMPLOI BEDIENUNGSANLEITUNG...
- Seite 3 CALIBRATION STEP 2 Press Press Press once once once ww.teamorion.com...
- Seite 19 BEDIENUNGSANLEITUNG · DEUTSCH Vielen Dank für den Kauf dieses elektronischen Team Orion Brushless Fahrtenreglers. Dieses Gerät ist mit der neusten Technologie ausgestattet und wurde von einem Team entwickelt, das zahlreiche Weltmeistertitel gewonnen hat. WARNUNGEN • Lassen Sie Kinder beim Gebrauch dieses Produkts nie unbeaufsichtigt.
- Seite 20 • Eingebautes Hochleistungs-BEC System für eine stabile Stromversorgung von Empfänger und Servo • Einfaches Setup über die Taste am Ein/Aus-Schalter • Vorwärts und rückwärts Funktion • Zahlreiche Einstellungsmöglichkeiten • Verschiedene Schutzvorrichtungen: Auto-Abschaltung bei zu tiefer Akkuspannung, Überhitzungsschutz, Signalverlust, blockierter Motor Copyright Team Orion © 2014...
-
Seite 21: Anschluss Von Regler Und Motor
ANSCHLUSS VON REGLER UND MOTOR Der Fahrtenregler ist für Sensorless Brushless Motoren mit 3.5mm Goldsteckern entwickelt worden. Beachten Sie die Anschlussreihenfolge (ABC-blau/orange/gelb). Wenn der Motor in die falsche Richtung dreht, können Sie einfach zwei beliebige Kabel austauschen. Der Fahrtenregler muss mit einem 6-Zellen 7.2V NiMH- oder 2S 7.4V LiPo-Akku betrieben werden, der mit einem Tamiya-Stecker ausgestattet ist. -
Seite 22: Funktionsweise Der Status-Led
A. Schalten Sie den Regler ein B. Drücken und halten Sie die Setup bis die grüne LED blinkt. C. Drücken Sie die SET Taste, um durch die verschiedenen Einstellungsparameter zu scrollen. Die grüne LED zeigt Copyright Team Orion © 2014... -
Seite 23: Einstellbare Parameter
an, welcher Parameter gewählt ist (1mal blinken=running mode, 2mal blinken=drag brake force etc). D. Wenn die grüne LED den gewünschten Parameter anzeigt, drücken Sie die SET Taste bis die rote LED blinkt. Die rote LED zeigt die aktuelle Einstellung des Parameters an. 1mal blinken=Einstellung 1, 2mal blinken=Einstellung 2 etc E. - Seite 24 Damit kann die maximale Bremskraft festgelegt werden. Ein höherer Wert ermöglicht stärkeres Bremsen, doch es kann zum Blockieren der Räder und Kontrollverlust über das Fahrzeug führen. Eine stärkere Bremse führt zudem zu stärkerer Wärmeentwicklung des Reglers. Eine Überlastung Copyright Team Orion © 2014...
- Seite 25 kann zur Aktivierung der Überhitzungs-Schutzfunktion führen. Zurücksetzen des Reglers Drücken Sie die SET Taste während 5 Sekunden und halten Sie gleichzeitig den Gasknüppel in Neutralposition. Die rote und grüne LED werden gleichzeitig blinken und damit anzeigen, dass alle Einstellungen zurückgesetzt worden sind. ww.teamorion.com...
- Seite 27 ww.teamorion.com...
