Montageanleitung „Stützräder für Schubkarren" #29396

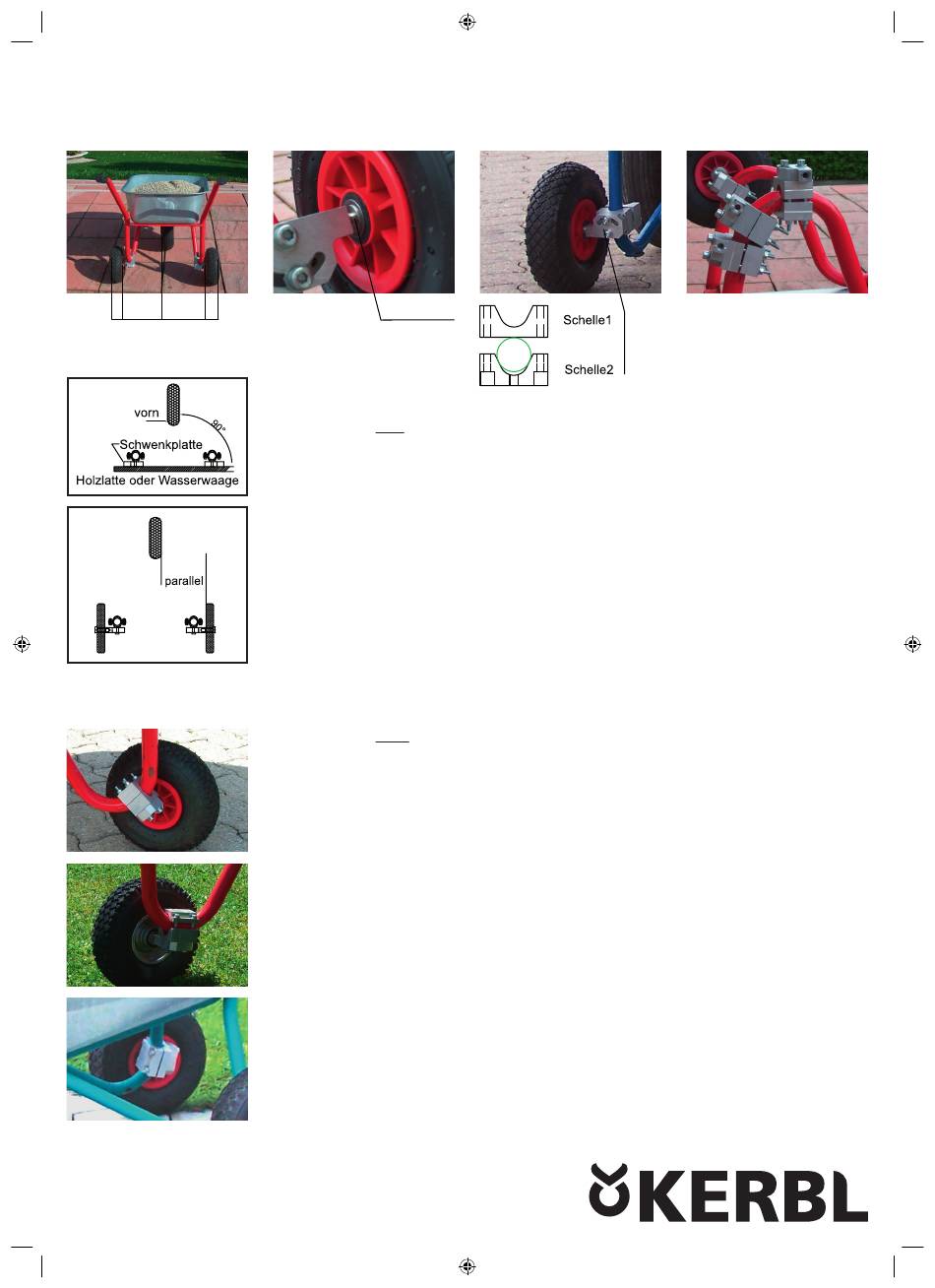

Die Reifen müssen senkrecht zum
vorderen Rad und parallel sein.
1
Reifen
2
Verschiedene
Montagemöglichkeiten:
Albert Kerbl GmbH Felizenzell 9 84428 Buchbach, Germany www.kerbl.de
Distanzscheibe
Beim Einführen der Radnabe in den
Reifen an der Innenseite eine Distanz-
scheibe aufstecken.
Für Standholme über 32 mm Durchmesser
Legen Sie den Schubkarren auf die Wanne. Die Montage erfolgt von der Griffseite. Die Montageteile sind für linke und rechte
Seite ausgelegt. Als Beispiel wird zuerst die linke Seite montiert. Nehmen Sie die Schelle1 und Schelle2 und setzen beide über
den Standholm. Die Rückseite von Schelle1 und Schelle2 zeigt zum Körper. Stecken Sie die Inbusschrauben M6 durch die
Schelle2 und Schelle1. Legen Sie auf der Rückseite von Schelle1 auf die durchstehenden Inbusschrauben eine Beilagscheibe und
drehen die Sechskantmuttern drauf. Schieben Sie nun die miteinander verbundenen Schellen am Standholm oben bis zur
Biegung. Die Muttern nur leicht anziehen, so dass die Schellen nicht nach unten rutschen. Montieren Sie die rechte Seite auf
die gleiche Art. Legen Sie eine gerade Holzlatte oder Wasserwaage auf die Rückseiten von Schelle2 linke und rechte Seite. Beide
Seiten sollen zueinander gerade sein und zum vorderen Luftrad einen 90 Grad Winkel bilden (siehe Skizze 1). Beide Schellen
(linke und rechte Seite) sollen sich auf gleicher Höhe befinden. Ziehen Sie nun alle Schrauben und Muttern fest an. Befestigen
Sie nun mit den Inbusschrauben M8 (Beilagscheibe) die Schwenkplatte an der Rückseite von Schelle2. Linke Seite: Schwenk-
platte mit Schwenknut nach unten und Gewindeansatz für Radnabe nach links. Rechte Seite spiegelverkehrt. Schwenkplatten
mittel Inbusschrauben leicht anziehen. Stecken Sie nun die Radnabe durch die Reifen und schrauben diese an die Schwenkplat-
ten. Die Radnaben mit Schlüssel 22 anziehen. Lockern Sie nun die Schrauben an der Schwenkplatte und schwenken Sie die
Einheit so, dass die montierten Reifen zum vorderen Rad eine parallele Linie bilden (siehe Skizze 2). Ziehen Sie nun die Inbus-
schrauben fest an. Stellen Sie nun den Schubkarren auf die Räder. Zur Kontrolle für einen geraden
Lauf schieben Sie nun den Schubkarren von sich weg. Der Lauf sollte nun gerade sein. Eventuell an den Schwenkplatten
nachjustieren.
Für Standholme unter 32 mm Durchmesser
Bei Standholmen unter 32 mm Durchmesser werden Schelle1 und Schelle2 zwischen den Holmen montiert. Schelle1 wird von
unten zwischen die Holme gesetzt. Schelle2 mit Gewindebohrungen nach oben aufsetzen. Inbusschrauben M6x60 von oben
einsetzen und unten an Schelle1 mit Scheiben und Muttern befestigen. Die Oberfläche von Schelle2 linke und rechte Seite
müssen zueinander eben und im 90 Grad Winkel zum vorderen Reifen sein. Die Schwenkplatte wird auf Schelle2 befestigt. Für
die Fertigmontage verfahren Sie wie oben beschrieben.
Bei dünneren Standholmen können Sie Schelle1 umdrehen und mit der flachen Seite gegen den Standholm drücken
(siehe Skizze oben).
Bitte beachten:
• Schrauben immer auf festen Sitz überprüfen.
• Die Reifen sind nicht für den Straßenverkehr zugelassen
• Die Reifen sind laut Hersteller mit je 125 kg belastbar
Garantieanspruch nur bei schadhaften oder
fehlerhaften Montageteilen.
Bei unsachgemäßer Montage entfällt der Garantieanspruch.
Möglichkeiten der Positionierung.
