Klus SR-1009FA Kurzanleitung

RF-Controller für CCT, RGB, RGBW LED-Streifen
SR-1009FA
Stellen Sie vor der Installation des Geräts sicher, dass es nicht unter Spannung steht. Bewahren Sie es
in einer trockenen und sauberen Umgebung auf. Die Installation darf lediglich eine befähigte Person
vornehmen. Sollte das Produkt beschädigt sein, verwenden Sie es nicht weiter und reklamieren es.
Installieren Sie das Produkt gemäß Gebrauchsanweisung.
Funktionen
Learning Key:
Taste für das Koppeln mit einer
DC-Versorgung
Funkfernbedienung
RF LED Receiver
Learning Key
Master/Slave-Schalter
Technische Daten
Betriebsfrequenzen
Versorgungsspannung
Ausgangsstrom
Ausgangsleistung
Maße (L x B x H)
Schutzart
Eigenschaften
Steuern von CCT-, RGB- oder RGBW-Streifen
Möglichkeit des Einstellens als Empfänger oder Verstärker
Reichweite zum Empfänger bis 20 m
Möglichkeit des Koppelns mit bis zu 8 Fernbedienungen
Kompatibel mit allen universellen Funkfernbedienungen
Empfohlener Querschnitt des Kabels 0,5 bis 1,5 mm² (20 - 16 AWG)
434/869,5/916,5MHz
12 - 36VDC
4x 5A
12V - 240W, 24V - 480W, 36V - 720W
178 x 46 x 22 mm
IP20
Koppeln mit einer Funkfernbedienung
Schritt 1: Den Funkempfänger gemäß Schaltplan anschließen (ein Empfänger kann mit max. 8
Fernbedienungen gekoppelt werden). Die Fernbedienung gemäß Schalt- oder Montageplan anschließen.
Schritt 2: Die "Learning Key" Taste am Funkempfänger drücken oder den Empfänger 3x nacheinander
ein- und ausschalten.
Schritt 3: Mit der Fernbedienung gemäß der Gebrauchsanweisung des entsprechenden Produkts koppeln.
Anschließen an einen PUSH SWITCH (Taster)
Schritt 1: Den Funkempfänger gemäß Schaltplan an den Taster anschließen.
Schritt 2: Den Taster gemäß Schalt- oder Montageplan des gegebenen Herstellers anschließen.
Kanal 1: R/WW Ausgang
Durch Drücken schalten Sie das Licht ein oder aus. Durch Gedrückthalten erhöhen oder
reduzieren Sie die Helligkeit.
Kanal 2: G/CW Ausgang
Master/Slave-Schalter
Kanal 3: B/WW Ausgang
Ein primärer Empfänger (Master) kann für die Erweiterung der Steuerung und eine fehlerlose Synchronisierung
Kanal 4: W/CW Ausgang
an mehrere sekundäre Empfänger (Slave) angeschlossen werden. Die Entfernung zwischen dem primären
(Master) und dem sekundärem (Slave) Empfänger kann bis zu 100m ohne Spannungsabfall betragen.
Der primäre Empfänger (Master) ist mit einer Funkfernbedienung in einer anderen Zone als die sekundären
Empfänger (Slave) zu koppeln.
Entkoppeln
Die „Learning Key" Taste am Funkempfänger drücken und für mind. 3 Sekunden gedrückt halten, bis das LED-
Licht zweimal aufblinkt. Dann war das Entkoppeln erfolgreich.

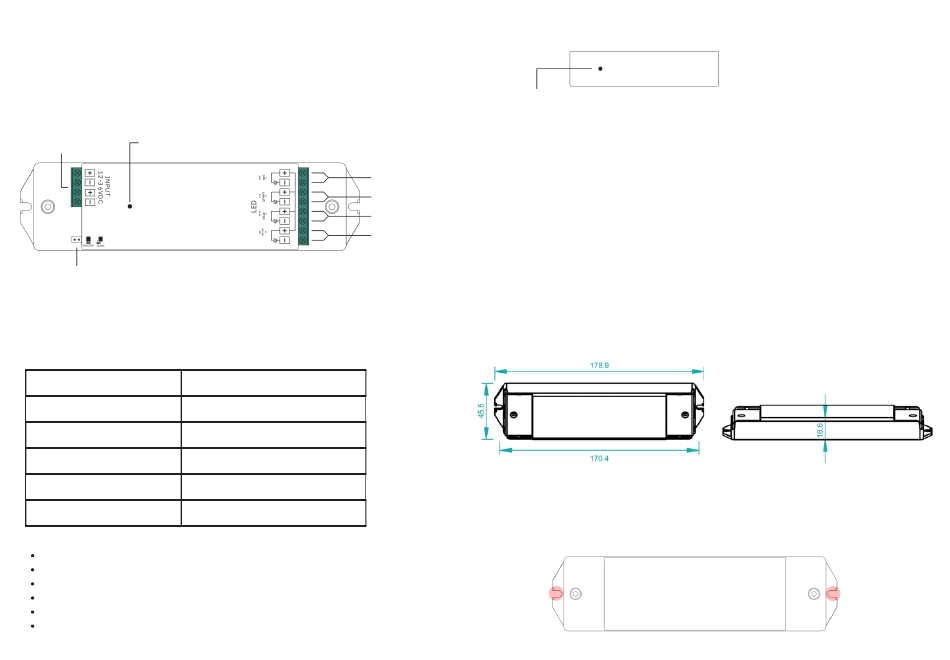

Abmessungen
Montage
An den Rändern des Geräts befinden sich Öffnungen für das Befestigen mithilfe von M3 Schrauben.
Die Kabel werden an den Anschlüssen befestigt.
RF LED Receiver
Learning Key
