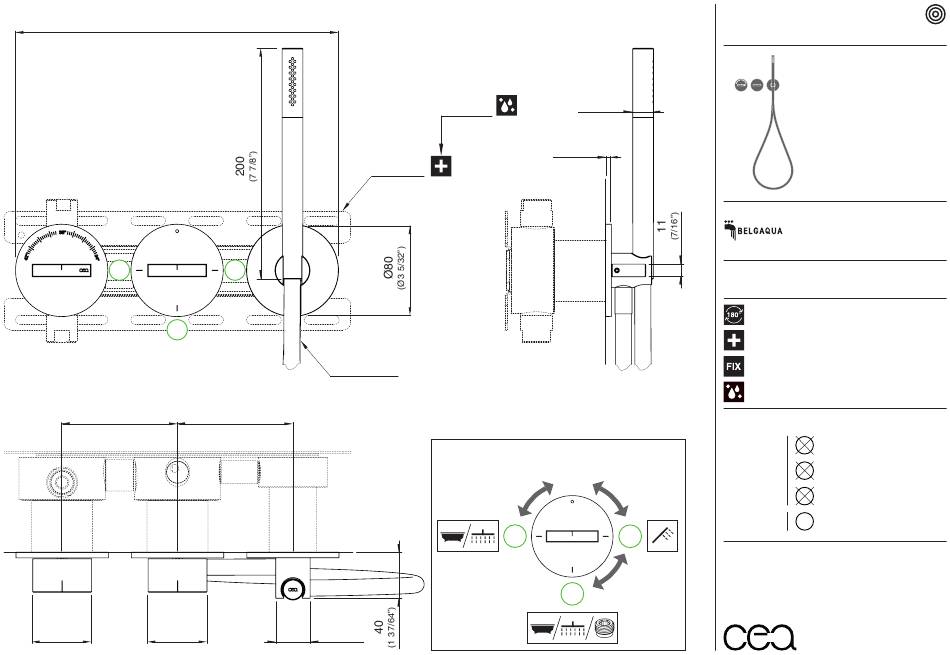

280
(11 1/32")
1
3
100
(3 15/16")
(3 15/16")
51
51
(2 1/64")
(2 1/64")
PTR21
2
L. 1500 mm
(L. 4' - 11 1/16")
100
Ø30
(Ø1 3/16")
Ø18
(Ø45/64")
KEY17
5
(13/64")
ROTAZIONE DELLA MANIGLIA
HANDLE ROTATION
STOP
1
2
3
BAR69
_ REV15
DESIGN
NATALINO MALASORTI
BAR69/BAR
AISI 316L STAINLESS STEEL
Gruppo miscelatore termostatico a
parete per vasca/doccia con Acqua
Stop System, deviatore 2/3 vie e
doccetta
Wall mounted thermostatic mixer
set for bathtub/shower with Acqua
Stop System, 2/3 way diverter and
hand shower
PRODOTTI CORRELATI / RELATED PRODUCTS
FRE74 - FRE202 - MIL91
Possibilità di installazione a 180°
Installation possibility at 180°
Prodotto che necessita di parte incasso
Product that needs built-in part
Staffa ausiliaria per cartongesso / fibrogesso
Auxiliary bracket for plasterboard / fiber-board structures
Chiave per pulizia dell'impianto
Key for cleaning out the water system
MANUTENZIONE / MAINTENANCE
acido clorico e muriatico
HCl
cloric and muriatic acid
acido fluoridrico
NON UTILIZZARE
HF
DO NOT USE
hydrofluoric acid
ipoclorito di sodio
NaCl O
chlorine bleach
detergente a pH neutro
UTILIZZARE
pH
TO USE
7
neutral pH detergent
Questi disegni sono proprietà di CEADESIGN SRL s.u. pertanto non potranno
essere utilizzati e/o comunicati a terzi, anche in forma parziale, senza preventiva
autorizzazione. CEADESIGN SRL s.u. si riserva il diritto di apportare modifiche ai
disegni al fine di migliorare il prodotto.
CEADESIGN SRL s.u. has the property rights on these drawings, therefore they
cannot be used and/or transferred to third party, even in partial form, without any
prior authorization. Furthermore CEADESIGN SRL s.u. reserves the right to apply
any change to these drawings in order to upgrade the product.
PTR
SYSTEM
ceadesign.it
Werbung
Verwandte Anleitungen für CEA BAR BAR69
Inhaltszusammenfassung für CEA BAR BAR69
- Seite 1 BAR69 (11 1/32”) _ REV15 SYSTEM DESIGN NATALINO MALASORTI BAR69/BAR Ø18 AISI 316L STAINLESS STEEL (Ø45/64”) KEY17 Gruppo miscelatore termostatico a parete per vasca/doccia con Acqua Stop System, deviatore 2/3 vie e doccetta (13/64”) Wall mounted thermostatic mixer PTR21 set for bathtub/shower with Acqua Stop System, 2/3 way diverter and hand shower PRODOTTI CORRELATI / RELATED PRODUCTS...
- Seite 2 BAR69 _ REV15 SYSTEM H (mm) AVVERTENZE DI INSTALLAZIONE L’altezza ottimale di installazione del prodotto è di 250 mm (9 27/32”) sopra il bordo vasca. La rappresentazione ha valore puramente indicativo. INSTALLATION WARNINGS The optimal installation height of the product is 250 mm (9 27/32”) above the bath tub rim.
- Seite 3 BAR69 _ REV15 SYSTEM AVVERTENZE TECNICHE Risciacquare bene le tubazioni prima del montaggio ed evitare sbalzi di pressione fra i raccordi d’acqua fredda e d’acqua calda. In caso di pressioni statiche superiori a 5 bar si raccomanda l’installazione di un riduttore di pressione per evitare danni alla cartuccia.
- Seite 4 BAR69 RICT019 _ REV15 RICR064 SYSTEM KD/Z/P/X - S/L* RICAMBI / SPARE PARTS RICB034 Carter / Carter RICM112 Maniglia / Handle RICM113 Maniglia / Handle RICU031 RICM117 Maniglia / Handle KD/Z/P/X - S/L* RICR001 Rosetta / Rosette RICB034 RICR064 Rosetta / Rosette RICR110 Rosetta / Rosette RICT019...
- Seite 5 BAR69 _ REV15 SYSTEM RICAMBI / SPARE PARTS RICF018 A/B/G/W/ RICF051 RICA037 Valvola di non ritorno / Check valve SG/PG/BK/AB/DB - I - KD/Z/P/X - S/L* RICD001 Doccetta / Hand shower KD/Z/P/X - S/L* RICA037 RICF018 Flessibile / Hose RICF051 Flessibile / Hose RICS070 Sfera in acciaio inox Ø...
