UETF-IR-CSM
¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯
Infrarotsensor
Bedienungsanleitung
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für UWE UETF-IR-CSM

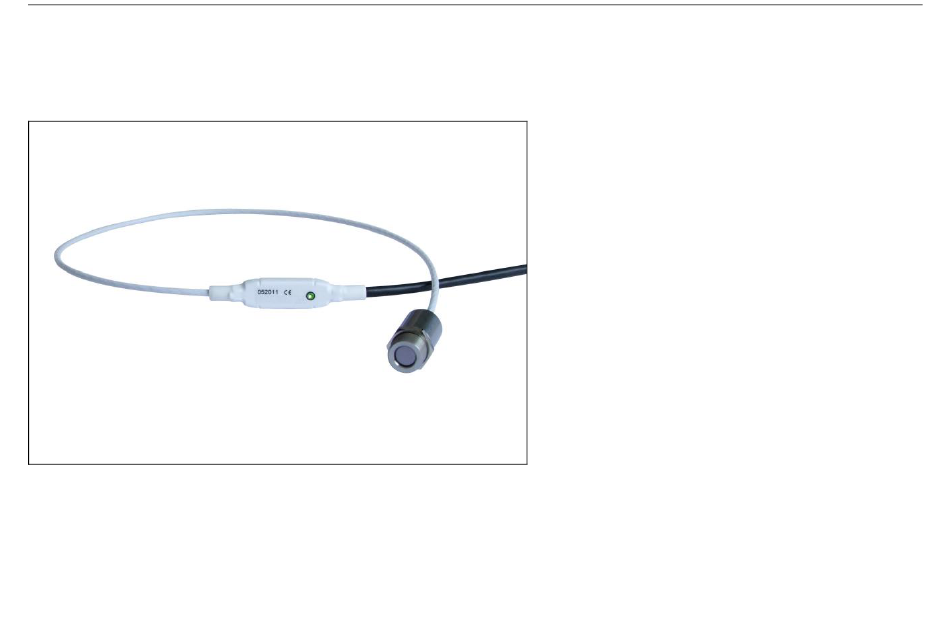

  • Seite 1 UETF-IR-CSM ¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯ Infrarotsensor Bedienungsanleitung...

  • Seite 2: Ce-Konformitätserklärung

    CE-Konformitätserklärung Das Gerät entspricht den folgenden Anforderungen: EMC: EN 61326-1:2006 (Grundlegende Prüfanforderungen) EN 61326-2-3:2006 Sicherheit: EN 61010-1:2001 Das Produkt erfüllt die Anforderungen der EMV-Richtlinie 2004/108/EG und der Niederspannungsrichtlinie 2006/95/EG. Dieses Produkt erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Seite Seite Beschreibung Maximaler Schleifenwiderstand [2W-Modelle] Lieferumfang Digitale Betriebsart Wartung Alarmausgang Hinweise Software Modellübersicht Installation Werksvoreinstellung Kommunikationseinstellungen Technische Daten Digitaler Befehlssatz Allgemeine Spezifikation Prinzip der Infrarot-Temperaturmessung Elektrische Spezifikation Emissionsgrad Anschlussbelegung Definition Messtechnische Spezifikation Bestimmung eines unbekannten Emissionsgrades Optische Diagramme Charakteristische Emissionsgrade Anhang A –...
  • Seite 4 Analoge Betriebsart CSM – D2014...

  • Seite 5: Beschreibung

    Beschreibung Die Sensoren der Serie CSM sind berührungslos messende Infrarot-Temperatursensoren. Sie messen die von Objekten emittierte Infrarotstrahlung und berechnen auf dieser Grundlage die Oberflächen-temperatur [► Prinzip der Infrarot-Temperaturmessung]. Das Sensorgehäuse des CSM besteht aus Edelstahl (Schutzgrad IP65/ NEMA-4) – die Sensorelektronik ist im Kabel integriert.

  • Seite 6: Hinweise

    Hinweise Vermeiden Sie abrupte Änderungen der Umgebungstemperatur. Sollten Probleme oder Fragen bei der Arbeit mit Ihrem Sensor auftreten, wenden Sie sich bitte an die Mitarbeiter unserer Serviceabteilung. Die CSM – Sensoren sind empfindliche optische Systeme. Die Montage sollte deshalb ausschließlich über das vorhandene Gewinde erfolgen.

  • Seite 7: Werksvoreinstellung

    Werksvoreinstellung Die Geräte haben bei Auslieferung folgende Voreinstellungen: LT15/ LT02 50…350 °C Temperaturbereich: 0...350 °C 100...600 °C 0…5 V 0…5 V Ausgang: 0...3,5 V Emissionsgrad: 0,950 0,950 0,950 Transmission: 1,000 1,000 1,000 Mittelwertbildung: 0,3 s 0,1 s 0,1 s Smart Averaging: aktiviert aktiviert aktiviert...
  • Seite 8 CSM 2W LT15 LT15H LT22H hsLT Temperaturbereich: 0...350 °C 0...500 °C 0...500 °C -20...150 °C Ausgang: 4...20 mA 4...20 mA 4...20 mA 4...20 mA Emissionsgrad: 0,950 0,950 0,950 0,950 Transmission: 1,000 1,000 1,000 1,000 Mittelwertbildung: 0,3 s 0,3 s 0,3 s 0,3 s Smart Averaging: aktiviert...
  • Seite 9 CSM 2W Temperaturbereich: 250...800 °C 385...1600 °C Ausgang: 4...20 mA 4...20 mA Emissionsgrad: 1,000 1,000 Transmission: 1,000 1,000 Mittelwertbildung: 0,01 s 0,01 s Smart Averaging: aktiviert aktiviert Smart Averaging Hysterese: 2 °C 2 °C Umgebungstemperatur Quelle: intern (Kopftemperatur) Status-LED-Funktion: Selbstdiagnose Eingang (IN/ OUT/ grün): Kommunikationseingang Ausgang (OUT/ gelb):...
  • Seite 10 Bei einer Verwendung des CSM LT in Online-Maintenance-Applikationen (z.B. in Schaltschränken) sind die folgenden empfohlenen Einstellungen bereits in der Werkseinstellung enthalten, aber inaktiv: Bei 3-stufiger Ausgang sind die folgenden Einstellungen vorgegeben: Voralarm-Differenz: 2 °C Kein Alarm Pegel: Voralarm-Pegel: Alarm_Pegel: Service-Spannung: 10 V IN/ OUT: Bei Alarmausgang (open collector) sind die folgenden Einstellungen vorgegeben:...

  • Seite 11: Technische Daten

    Technische Daten Allgemeine Spezifikation Schutzgrad IP65 (NEMA-4) Umgebungstemperatur Messkopf: siehe: Messtechnische Spezifikation Elektronik (im Kabel): -20...80 °C [LT/ 3M] -20...75 °C [2W] Lagertemperatur -40...85 °C Relative Luftfeuchtigkeit 10...95 %, nicht kondensierend Material (Messkopf) Edelstahl Abmessungen 28 mm x 14 mm (Messkopf) [LT/ 3M/ 2WLT/ 2W2M] 55 mm x 29,5 mm (Messkopf inkl.
  • Seite 12 CSM – D2014...

  • Seite 13: Elektrische Spezifikation

    Elektrische Spezifikation Benutztes Pin Funktion LT / 3M IN/ OUT Analog 0-5 V or 0-10 V / skalierbar 4-20 mA/ skalierbar (Strom- schleife zw. Power u. GND Pin) Alarm Ausgangsspannung einstellbar; Ausgangsstrom einstellbar; N/O oder N/C N/O oder N/C (Stromschleife zwischen Power u.
  • Seite 14 Status-LED grüne LED mit programmierbaren Funktionen:  Alarmanzeige (Schwellwert unabhängig von den Alarmausgängen)  Automatische Zielhilfe  Selbstdiagnose  Temperatur-Code Anzeige Vcc Einstellungs-Modus 10 einstellbare Emissionsgrade und Alarmwerte durch Variation der Versorgungsspannung/ Service-Modus für Aktivierung des Analogausgangs [nur LT] 0...4,6 V bei Versorgungsspannung 5 VDC; gilt auch für Alarmausgang nur bei Versorgungsspannung ≥...

  • Seite 15: Anschlussbelegung

    Anschlussbelegung weiß Power Versorgungsspannung gelb Analogausgang/ TxD/ Alarmausgang grün IN/ OUT Analogeing./ RxD/ Open-collector-Ausgang braun Masse () schwarz Shield Schirm weiß Power Stromschleife (+)/ Alarmausgang gelb grün IN/ OUT Triggereing./ RxD/ Open-collector-Ausgang braun Stromschleife (-)/ Masse () schwarz Shield Schirm Eine detaillierte Beschreibung der unterschiedlichen Anschlussmöglichkeiten finden Sie im Kapitel ►...

  • Seite 16: Messtechnische Spezifikation

    Messtechnische Spezifikation LT15/ LT02 Temperaturbereich -40...1030 °C 50...350 °C 100...600 °C (skalierbar über Software) Umgebungstemperatur (Messkopf) -20...120 °C -20...85 °C -20...85 °C Spektralbereich 8...14 µm 2,3 µm 2,3 µm Optische Auflösung 15:1/ 2:1 22:1 33:1 CF-Optik (optional) 0,8 mm@ 10 mm/ 2,5 mm@ 23 mm CF-Optik (eingebaut) 5,0 mm@ 110 mm...
  • Seite 17 2WLT15 2WLT15H 2WLT22H Temperaturbereich -40...1030 °C -40...1030 °C -40...1030 °C (skalierbar über Software) Umgebungstemperatur (Messkopf) -20...120 °C -20...180 °C -20...180 °C Spektralbereich 8...14 µm 8...14 µm 8...14 µm Optische Auflösung 15:1 15:1 22:1 CF-Optik (optional) 0,8 mm@ 10 mm/ 0,8 mm@ 10 mm 0,6 mm@ 10 mm Genauigkeit ±1,5 °C o.
  • Seite 18 2WhsLT 2W2ML 2W2MH Temperaturbereich -20...150 °C 250...800 °C 385...1600 °C (skalierbar über Software) Umgebungstemperatur (Messkopf) -20...75 °C -20...125 °C -20...125 °C Spektralbereich 8...14 µm 1,6 µm 1,6 µm Optische Auflösung 15:1 40:1 75:1 Genauigkeit ±1 °C o. ±1 % ----- ±(0,3 % T + 2 °C) ----- Mess...

  • Seite 19: Optische Diagramme

    Optische Diagramme Die folgenden optischen Diagramme zeigen den Durchmesser des Messflecks in Abhängigkeit von der Messentfernung. Die Messfleckgröße bezieht sich auf 90 % der Strahlungsenergie. Die Entfernung wird jeweils von der Vorderkante des Sensors/ CF-Linsenhalters/ Freiblasvorsatzes gemessen. Die Größe des zu messenden Objektes und die optische Auflösung des IR-Thermometers bestimmen den Maximalabstand zwischen Messkopf und Objekt.
  • Seite 20 LT15/ 2WLT15/ 2WLT15H/ 2WhsLT mit CF-Optik (0,8 mm@ 10 mm) 2WLT22H D:S = 22:1 CSM – D2014...
  • Seite 21 2WLT22H mit CF-Optik (0,6 mm@ 10 mm) LT02 D:S = 2:1 CSM – D2014...
  • Seite 22 LT02 mit CF-Optik (2,5 mm@ 23 mm) 2W2ML SF D:S = 40:1 CSM – D2014...
  • Seite 23 2W2ML CF D:S = 40:1/ D:S Fernfeld = 12:1 2W2MH SF D:S = 75:1 CSM – D2014...
  • Seite 24 2W2MH CF D:S = 75:1/ D:S Fernfeld = 14:1 If the CF lens (ACCTCFHT or ACCTCFHTE) is used in connection with 2W2M units (SF or CF optics) the focus is shifted to a distance of 11 mm. 3ML SF D:S = 22:1 CSM –...
  • Seite 25 3ML CF D:S = 22:1/ D:S Fernfeld = 9:1 3ML CF1 D:S = 22:1/ D:S Fernfeld = 3,5:1 CSM – D2014...
  • Seite 26 3MH SF D:S = 33:1 3MH CF D:S = 33:1/ D:S Fernfeld = 11:1 CSM – D2014...
  • Seite 27 3MH CF1 D:S = 33:1/ D:S Fernfeld = 4:1 CSM – D2014...

  • Seite 28: Cf-Vorsatzoptik Und Schutzfenster

    CF-Vorsatzoptik und Schutzfenster Die CF-Vorsatzoptik (optional) ermöglicht die Messung Transmissionswerte bei Verwendung der kleinster Objekte. Der minimale Messfleck ist abhängig von CF-Vorsatzoptik (Mittelwerte): dem verwendeten Messkopf. Die Entfernung wird jeweils von 0,78 der Vorderkante des CF-Linsenhalters bzw. Laminar- 0,87 Freiblasvorsatzes gemessen. Die Montage auf dem Messkopf 0,92 erfolgt durch Aufschrauben der Vorsatzoptik bis zum Anschlag.
  • Seite 29 CF-Vorsatzoptik: Laminar-Freiblasvorsatz mit CF-Vorsatzoptik mit Außengewinde: ZACCTCF/ ZACCTCFHT integrierter CF-Optik: ZACCTCFE/ ZACCTCFHTE Schutzfenster: ZACCTAPLCF/ ZACCTAPLCFHT Schutzfenster mit Außengewinde: ZACCTPW/ ZACCTPWHT ZACCTPWE/ ZACCTPWHTE Zur Änderung des Transmissionswertes benötigen Sie das USB-Kit (inkl. Software). CSM – D2014...

  • Seite 30: Led-Funktionen

    LED-Funktionen Die grüne LED kann für folgende Funktionen programmiert werden. Für die Programmierung wird das USB- Adapterkabel inkl. Software (Option) benötigt. Werksseitig ist die Selbstdiagnosefunktion aktiviert. LED Alarm LED leuchtet bei Über- oder Unterschreiten einer Alarmschwelle automatische Zielfunktion Visierhilfe zum Ausrichten des Sensors auf heiße oder kalte Objekte Selbstdiagnose LED signalisiert verschiedene Zustände des Sensors Temperatur-Code-Anzeige...
  • Seite 31 Selbstdiagnose Bei dieser Funktion wird der jeweilige Gerätestatus durch unterschiedliche Blinkmodi der grünen LED signalisiert. Wenn aktiviert, zeigt die LED einen von fünf möglichen Sensor- Bei einer Versorgungsspannung (Vcc) ≥ 12 V dauert es ca. 5 Minuten, bis der Zuständen an: Sensor stabil arbeitet.

  • Seite 32: Temperatur-Code-Anzeige

    Temperatur-Code-Anzeige Bei dieser Funktion wird die aktuell gemessene Objekttemperatur als prozentualer Wert durch langes und kurzes Blinken der LED angezeigt. Bei einer Bereichseinstellung 0-100 °C  0-100% entspricht die Anzeige der Temperatur in °C. Langes Blinken  Zehnerstelle: Kurzes Blinken  Einerstelle: 10-mal langes Blinken ...

  • Seite 33: Mechanische Installation

    Mechanische Installation Der CSM verfügt über ein metrisches M12x1-Gewinde und kann direkt über das Sensorgewinde oder mit Hilfe der Sechskantmutter an vorhandene Montagevorrichtungen installiert werden. Der CSM 2WhsLT wird mit Massivgehäuse geliefert und kann über das M18x1-Gewinde installiert werden. Die CSM – Sensoren sind empfindliche optische Systeme. Die Montage sollte deshalb ausschließlich über das vorhandene Gewinde erfolgen.

  • Seite 34: Montagezubehör [Lt/ 3M/ 2Wlt/ 2W2M]

    Montagezubehör [LT/ 3M/ 2WLT/ 2W2M] Montagewinkel, justierbar in einer Montagebolzen mit M12x1-Gewinde, Montagegabel mit M12x1- Achse [ZACCTFB] justierbar in zwei Achsen [ZACCTMB] Gewinde, justierbar in 2 Achsen [ZACCTMG] Die Montagegabel kann über den M12x1-Fuß mit dem Montagewinkel [ZACCTFB] kombiniert werden. Montagewinkel, justierbar in zwei Achsen [ZACCTAB] CSM –...

  • Seite 35: Montagezubehör [2Whslt]

    Montagezubehör [2WhsLT] Montagewinkel, justierbar in einer Achse für 2WhsLT [ZACCTFBMH] CSM – D2014...

  • Seite 36: Freiblasvorsätze [Lt/ 3M/ 2Wlt/ 2W2M]

    Freiblasvorsätze [LT/ 3M/ 2WLT/ 2W2M] Ablagerungen (Staub, Partikel) auf der Linse sowie Rauch, Dunst und hohe Luftfeuchtigkeit (Kondensation) können zu Fehlmessungen führen. Durch die Nutzung eines Freiblasvorsatzes werden diese Effekte vermieden bzw. reduziert. Achten Sie darauf ölfreie, technisch reine Luft zu verwenden. Laminar-Freiblasvorsatz –...

  • Seite 37: Freiblasvorsatz [2Whslt]

    Freiblasvorsatz [2WhsLT] Freiblasvorsatz für Messkopf 2WhsLT [ZACCTAPMH] CSM – D2014...

  • Seite 38: Weiteres Zubehör

    Weiteres Zubehör Rechtwinkel-Spiegelvorsatz, USB-Kit: USB-Programmieradapter ermöglicht Messungen inkl. Klemmblock und Software-CD im 90°-Winkel zur [ZACCSUSBK] Sensorachse [ZACCTRAM] CSM – D2014...
  • Seite 39 Kippgelenk Mit diesem Montagezubehör kann eine Feinjustage des CS mit einem maximalen Winkel von +/- 6,5° zur mechanischen Achse erfolgen. Kippgelenk [ZACCTTAS] ► Alle Zubehörteile können unter Verwendung der in Klammern [ ] angegebenen Artikelnummern bestellt werden. CSM – D2014...

  • Seite 40: Elektrische Installation

    Elektrische Installation Analoge Betriebsart WICHTIG: CSM LT/ 3M als Analoggerät (mV-Ausgang) Der Schirm [schwarz] ist beim CSM getrennt vom GND-Anschluss [braun]. Es ist in jedem Fall erforderlich, dass der Schirm an Erde oder GND angeschlossen wird! Die Restwelligkeit des verwendeten Netzteils sollte max.

  • Seite 41: Maximaler Schleifenwiderstand [2W-Modelle]

    Maximaler Schleifenwiderstand [2W-Modelle] Die maximale Impedanz der Stromschleife (Loop resistance) ist abhängig von der Höhe der Versorgungsspannung (Supply voltage): 1000 Supply voltage (V) CSM – D2014...

  • Seite 42: Digitale Betriebsart

    Digitale Betriebsart Für eine digitale Kommunikation wird das optionale USB-Kit benötigt. Verbinden Sie bitte jede Ader des USB-Adapterkabels mit der gleichfarbigen Ader des Sensorkabels mit Hilfe des Klemmblocks. Drücken Sie mit einem Schraubendreher auf die einzelnen Kontakte wie abgebildet, um einen Kontakt zu lösen. Der Sensor unterstützt zwei Möglichkeiten der digitalen Kommunikation: ...
  • Seite 43 Analoge und digitale Betriebsart kombiniert [2W] Die Zweileitermodelle können simultan digital kommunizieren und als Analoggerät (4-20 mA) genutzt werden. In diesem Fall erfolgt die Sensorversorgung über die USB-Schnittstelle (5 V). Direktanschluss an eine RS232-Schnittstelle am PC Ein geeigneter Interfacebaustein für eine bidirektionale RS232-Anbindung des Sensors ist z.B. MAX3381E (Hersteller: Maxim) ►...

  • Seite 44: Alarmausgang

    Alarmausgang Open-collector-Ausgang [LT/ 3M] Der Open-collector-Ausgang ist ein zusätzlicher Alarmausgang beim CSM und kann z.B. ein externes Relais ansteuern. Der normale Analogausgang steht in diesem Fall gleichzeitig zur Verfügung. Open-Collector-Ausgang [2W] CSM – D2014...

  • Seite 45: Software

    Software Installation Minimale Systemvoraussetzungen:  Windows XP, Vista, 7 Legen Sie die Installations-CD in das entsprechende  USB-Schnittstelle Laufwerk Ihres PC ein. Wenn die Autorun-Option auf  Festplatte mit mind. 30 MByte Speicherplatz Ihrem Computer aktiviert ist, startet der Installations- ...

  • Seite 46: Kommunikationseinstellungen

    Kommunikationseinstellungen Serielles Interface Baudrate: 9600 baud Datenbits: Parität: keine Stopp bits: Flusskontrolle: aus Protokoll Alle CSM-Sensoren verwenden ein binäres Protokoll. Um eine schnelle Kommunikation zu erreichen, wird auf einen zusätzlichen Overhead mit CR, LR oder ACK Bytes verzichtet. Um den Sensor mit Spannung zu versorgen, muss das Steuersignal „DTR“ gesetzt werden. CSM –...

  • Seite 47: Digitaler Befehlssatz

    Digitaler Befehlssatz CSM – D2014...
  • Seite 48 Burstmode (unidirektional) Nach Aktivierung wird ein kontinuierliches Signal erzeugt. Der Burst-String kann mit Hilfe der Software konfiguriert werden. Burst string Beispiel kompletter Burst-String Umsetzung in Dezimalwert 2 Synchronisations-Bytes: AAAA ------ ------ Prozesstemp. [°C] = (Hex  Dec(03B8)-1000)/10 = -4,8 2 Bytes für jeden Ausgangswert (HI LO) 03B8 AAAA 03B8 CSM –...

  • Seite 49: Prinzip Der Infrarot-Temperaturmessung

    Prinzip der Infrarot-Temperaturmessung In Abhängigkeit von der Temperatur sendet jeder Körper eine bestimmte Menge infraroter Strahlung aus. Mit einer Temperaturänderung des Objektes geht eine sich ändernde Intensität der Strahlung einher. Der für die Infrarotmesstechnik genutzte Wellenlängenbereich dieser so genannten „Wärmestrahlung“ liegt zwischen etwa 1µm und 20µm.

  • Seite 50: Emissionsgrad

    Emissionsgrad Definition Die Intensität der infraroten Wärmestrahlung, die jeder Körper aussendet, ist sowohl von der Temperatur als auch von den Strahlungseigenschaften des zu untersuchenden Materials abhängig. Der Emissionsgrad ( - Epsilon) ist die entsprechende Materialkonstante, die die Fähigkeit eines Körpers, infrarote Energie auszusenden, beschreibt.

  • Seite 51: Charakteristische Emissionsgrade

    vollständig bedeckt. Stellen Sie nun den Emissionsgrad auf 0,95 ein und messen Sie die Temperatur des Aufklebers. Ermitteln Sie dann die Temperatur einer direkt angrenzenden Fläche auf dem Messobjekt und stellen Sie den Emissionsgrad so ein, dass der Wert mit der zuvor gemessenen Temperatur des Kunststoffaufklebers übereinstimmt.
  • Seite 52  Transmissionseigenschaften (z.B. bei dünnen Folien) CSM – D2014...

  • Seite 53: Anhang A - Emissionsgradtabelle Metalle

    Anhang A – Emissionsgradtabelle Metalle CSM – D2014...
  • Seite 54 Material typischer Emissionsgrad Spektrale Empfindlichkeit 1,0 µm 1,6 µm 5,1 µm 8-14 µm Aluminium nicht oxidiert 0,1-0,2 0,02-0,2 0,02-0,2 0,02-0,1 poliert 0,1-0,2 0,02-0,1 0,02-0,1 0,02-0,1 aufgeraut 0,2-0,8 0,2-0,6 0,1-0,4 0,1-0,3 oxidiert 0,2-0,4 0,2-0,4 Blei poliert 0,35 0,05-0,2 0,05-0,2 0,05-0,1 aufgeraut 0,65 oxidiert 0,3-0,7...
  • Seite 55 Material typischer Emissionsgrad Spektrale Empfindlichkeit 1,0 µm 1,6 µm 5,1 µm 8-14 µm Messing poliert 0,35 0,01-0,5 0,01-0,05 0,01-0,05 0,65 oxidiert Molybdän nicht oxidiert 0,25-0,35 0,1-0,3 0,1-0,15 oxidiert 0,5-0,9 0,4-0,9 0,3-0,7 0,2-0,6 Monel (Ni-Cu) 0,2-0,6 0,1-0,5 0,1-0,14 Nickel elektrolytisch 0,2-0,4 0,1-0,3 0,1-0,15 0,05-0,15...

  • Seite 56: Anhang B - Emissionsgradtabelle Nichtmetalle

    Anhang B – Emissionsgradtabelle Nichtmetalle Material typischer Emissionsgrad Spektrale Empfindlichkeit 1,0 µm 2,2 µm 5,1 µm 8-14 µm Asbest 0,95 Asphalt 0,95 0,95 Basalt Beton 0,65 0,95 0,98 Erde 0,9-0,98 Farbe nicht alkalisch 0,9-0,95 Gips 0,4-0,97 0,8-0,95 Glas Scheibe 0,98 0,85 Schmelze 0,4-0,9...

  • Seite 57: Anhang C - Adaptive Mittelwertbildung

    Anhang C – Adaptive Mittelwertbildung Die Mittelwertbildung wird in der Regel eingesetzt, um Signalverläufe zu glätten. Über den einstellbaren Parameter Zeit kann dabei diese Funktion an die jeweilige Anwendung optimal angepasst werden. Ein Nachteil der Mittelwertbildung ist, dass schnelle Temperaturanstiege, die durch dynamische Ereignisse hervorgerufen werden, der gleichen Mittlungszeit unterworfen sind und somit nur zeitverzögert am Signalausgang bereitstehen.

  • Seite 58: Anhang D - Direktanschluss An Eine Rs232-Schnittstelle Am Pc

    Anhang D – Direktanschluss an eine RS232-Schnittstelle am PC CSM-Anschlüsse: TxD (gelb) an T1IN RxD (grün) an R1OUT GND (braun) an GND PC-Anschlüsse: T1OUT mit RxD (PC) verbinden R1IN mit TxD (PC) verbinden CSM – D2014...
