INSTALLATION
Die FullStop® Nemesis Plus Radsicherung wurde entwickelt, um ein Rad zu sichern, indem es auf einem
Ersatzradbolzen verriegelt wird, der zusammen mit einem Einstellstift und einer Radstange die Drehung des
Rades verhindert.
1. Bevor das Produkt verwendet werden kann, müssen zwei Ihrer vorhandenen
Radbolzen entfernt und durch Empfänger-Radbolzen (12) ersetzt werden. Diese
Ersatzschrauben sind für die meisten Wohnmobilräder geeignet. Bitte überprüfen
Sie jedoch, ob Ihre vorhandenen Radschrauben die gleiche Spezifikation
aufweisen. Die mitgelieferten Aufnahmeschrauben (12) haben ein Gewinde M14 x
1,5 mm mit einem konischen Sitz von 60°. Wenden Sie sich im Zweifelsfall VOR
dem Einbau an den Fahrzeughersteller oder den Radlieferanten, da es möglich
ist, die Nabe des Wohnmobils zu beschädigen, wenn die Schraubengewinde
nicht übereinstimmen. Es sind Radschrauben in anderen Größen erhältlich.
Weitere Informationen finden Sie im Abschnitt "Alternative
Empfängerradschrauben" in diesem Handbuch.
2. Um den Nemesis Plus für die Montage vorzubereiten, müssen der verstellbare Stift (5)
und der Stiftgriff (4) in der Schildplatte (1) installiert werden. Setzen Sie dazu den
verstellbaren Stift (5) in die breite Öffnung auf der Rückseite der Platte und schieben Sie
ihn nach unten (siehe Abb.C). Befestigen Sie ihn, indem Sie den Stiftgriff (4) in das
Gewindeloch oben am verstellbaren Stift (5) schrauben, wie in Abb. A gezeigt.
HINWEIS: Achten Sie beim Befestigen des Stiftgriffs (4) in den verstellbaren Stift (5) darauf,
dass Sie ihn nicht zu fest anziehen. Ein zu festes Anziehen kann dazu führen, dass die Pin-
Baugruppe nicht mehr richtig in ihrem Schlitz gleitet und das Gewinde des verstellbaren
Stifts oder des Pin-Griffs beschädigt wird.
Es gibt viele mögliche Konfigurationen, wie der Nemesis Plus auf ein bestimmtes Rad
passen kann. Abb. C zeigt, dass der verstellbare Stift (5) und die Radschiene (2) so
konstruiert sind, dass sie je nach Größe des Rades und der Position der
Aufnahmeschrauben (12) im Verhältnis zu den Lücken in den Speichen des Rades nach
innen oder außen gleiten.
Bei der Montage sollte die Vorrichtung in einem Winkel angebracht werden, der den
verstellbaren Bolzen (5) durch einen Spalt im unteren Teil des Rades führt, so dass der
Radsteg (2) an der Außenseite des Reifens auf dem Boden oder in der Nähe des Bodens
aufliegt (siehe Abb. D/F als Orientierungshilfe). Durch den Einbau von zwei
Aufnahmebolzen (12) befindet sich mindestens ein Bolzen immer an der richtigen Stelle für
die Montage des Schlosses.

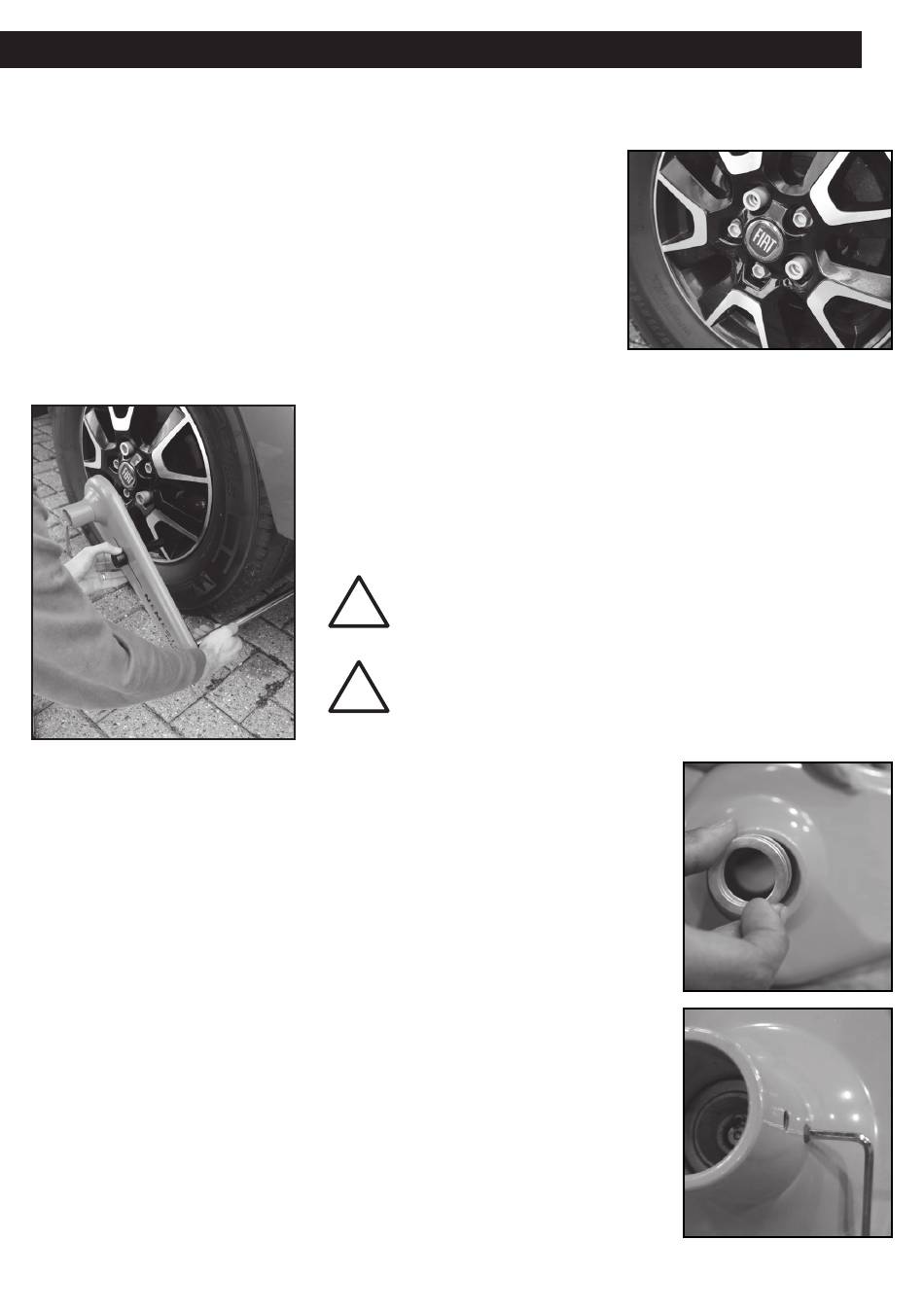

Achten Sie beim Entfernen der beiden benötigten Radschrauben darauf,
Abb. F
dass die gewählten Positionen einander gegenüberliegen (siehe Abb. B/
E), da dies bei der Installation des Nemesis Plus zwei
Montagemöglichkeiten bietet. Die Empfänger-Radschrauben (12) können
dann mit dem Radschlüssel-Adapter (11) montiert werden, der die
Verwendung eines Standard 19 mm Radschlüssels ermöglicht (siehe Abb.
B). Die Empfängerschrauben (12) sollten mit dem richtigen Drehmoment
für Ihre Räder angezogen werden.
!
!
FNP300 Benutzerhandbuch Page 3
Montieren Sie niemals mehr als die empfohlenen 2
Aufnahmeschrauben pro Rad. Ziehen Sie die Schrauben
nicht zu fest an und verwenden Sie keinen Schlagschrauber.
Montieren Sie den Nemesis Plus immer nur an einem Rad
ohne Motorantrieb. Bei Wohnmobilen sind dies in der Regel
die Hinterräder. Wenn Sie sich nicht sicher sind, fragen Sie
bitte den Fahrzeughersteller vor der Installation.
Abb. E
Abb. G
Abb. H
