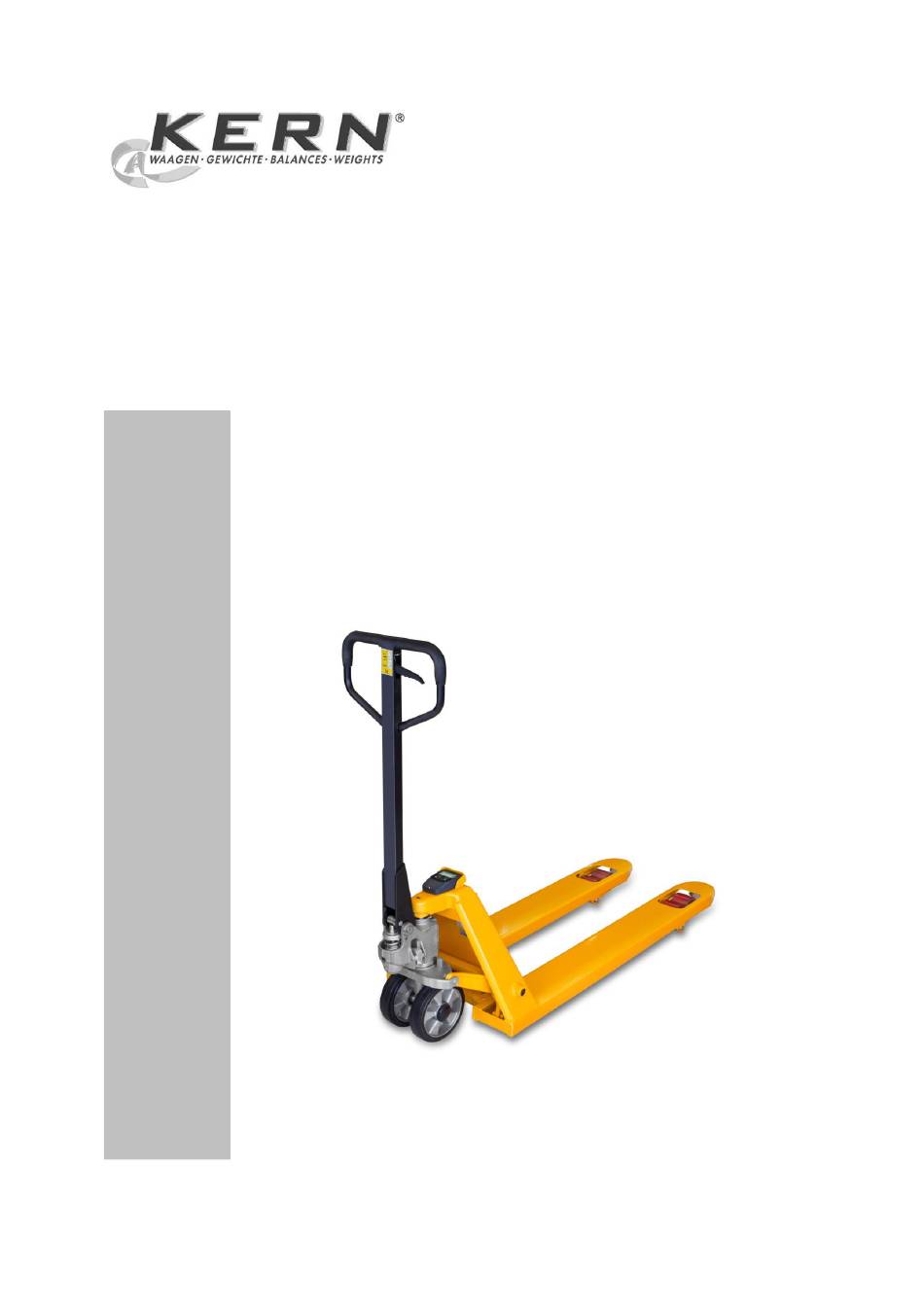

- Seite 1 KERN & Sohn GmbH Betriebsanleitung Wiegehubwagen KERN VHE-2T5A Version 1.0 12/2013 VHE-A PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
-
Seite 2: Inhaltsverzeichnis
KERN VHE-A Version 1.0 12/2013 Betriebsanleitung Wiegehubwagen Inhaltsverzeichnis Technische Daten ....................3 Abmessungen ......................4 Geräteübersicht ....................5 Anzeigenübersicht ..................... 5 Tastaturübersicht ....................... 6 2.2.1 Im Wägemodus .......................... 6 Grundlegende Hinweise zur Waage ..............7 Bestimmungsgemäße Verwendung ................7 Sachwidrige Verwendung ..................7 Gewährleistung ...................... -
Seite 3: Technische Daten
1 Technische Daten KERN VHE 2T5N Ablesbarkeit (d) 5 kg Wägebereich (Max) 2000 kg Reproduzierbarkeit 20 kg Linearität ± 30 kg Einschwingzeit 3 sec Zulässige Umgebungstemperatur -10° C ..+ 40° C max. 95 % Luftfeuchtigkeit (nicht kondensierend) Wägeeinheit Stromversorgung 2 x 1,5V AA Batterien Betriebsdauer 100 h... -
Seite 4: Abmessungen
1.1 Abmessungen 102° 102° Gabellänge 1150 mm Gabelbreite 150 mm Minimale Gabelhöhe 83 mm Bodenfreiheit 30 mm Maximale Gabelhöhe 205 mm Hubhöhe 122 mm Breite über die Gabeln 520 mm Höhe Oberkante Anzeige 575 mm VHE-N-BA-d-1310 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... -
Seite 5: Geräteübersicht
2 Geräteübersicht 2.1 Anzeigenübersicht Last zu hoch gehoben; oberste Pfeil leuchtet Referenzhöhe erreicht Referenzhöhe fast erreicht, sehr langsam heben, 1 Pfeil leuchtet Langsam heben, 2 Pfeile leuchten Schnell heben, 3 Pfeile leuchten Der angezeigte Gewichtswert ist negativ Gewicht wird gespeichert Gewichtswert in kg Batterien des Anzeigegerätes sind leer;... -
Seite 6: Tastaturübersicht
2.2 Tastaturübersicht 2.2.1 Im Wägemodus Bedienung kurzer Tastendruck Nullstellen Waage einschalten Gewicht zu Summen- speicher hinzufügen langer Tastendruck Zwischensumme abru- (>3 sec) sehr langer Tastendruck Speicher löschen (>10 sec) beide Tasten gleichzeitig System ausschalten für ca. 2 sec drücken VHE-N-BA-d-1310 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... -
Seite 7: Grundlegende Hinweise Zur Waage
3 Grundlegende Hinweise zur Waage 3.1 Bestimmungsgemäße Verwendung Die von Ihnen erworbene Waage dient zum bestimmen des Wägewertes von Wägegut. Sie ist zur Verwendung als „nichtselbsttätige Waage“ vorgesehen, d.h. das Wägegut wird manuell, vorsichtig und mittig auf die Wägeplatte aufgebracht. Nach Erreichen eines stabilen Wägewertes kann der Wägewert abgelesen werden. -
Seite 8: Prüfmittelüberwachung
3.4 Prüfmittelüberwachung Im Rahmen der Qualitätssicherung müssen die messtechnischen Eigenschaften der Waage und eines eventuell vorhandenen Prüfgewichtes in regelmäßigen Abständen überprüft werden. Der verantwortliche Benutzer hat hierfür ein geeignetes Intervall sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie die hierfür notwendigen Prüfgewichte sind auf der Kern-Homepage (www.kern-sohn.com) verfügbar. -
Seite 9: Auspacken Und Aufstellen
6 Auspacken und Aufstellen 6.1 Aufstellort, Einsatzort der Waage Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuver- lässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wäh- len. Am Aufstellort folgendes beachten: ... -
Seite 10: Lieferumfang
Das optimal genaue Wägeergebnis erhält man, wenn der Lastschwerpunkt zwischen den Gabeln liegt. Bei exzentrischer Belastung werden die Gabeln leicht gebogen und verdreht. Dies kann zu einer geringeren Genauigkeit füh- ren. Erschütterungen während des Wägens vermeiden Waage vor hoher Luftfeuchtigkeit, Dämpfen und Staub schützen ... -
Seite 11: Inbetriebnahme
7 Inbetriebnahme Korrektes Wägen nur in „Referenzhöhe“ möglich (siehe Abb. 1 und 2) Deichselgriff (Handhebel 1 nach unten, Abb.1) wiederholt betätigen bis die Refe- renzhöhe erreicht ist. Im Display erscheint siehe Abb.2. Abb. 1 Abb. 2 Befindet sich der Wiegehubwagen nicht in Referenzhöhe, wird der Gewichtswert in der Anzeige blinkend dargestellt. -
Seite 12: Wiegehubwagen Einschalten
7.1 Wiegehubwagen einschalten 88888 Wiegehubwagen mit Taste einschalten, die Waage führt einen Selbsttest durch und wechselt dann zur Nullanzeige 7.2 Wiegehubwagen ausschalten Tasten gleichzeitig für ca. 2 sec drücken (Beispiel) Die Anzeige erlischt. Die Anzeige erlischt automatisch, wenn die Tasten 2 Minuten nicht gedrückt wurden oder das System nicht benutzt wird. -
Seite 13: Wägen
7.3 Wägen 88888 Wiegehubwagen mit Taste einschalten, die Waage führt einen Selbsttest durch und wechselt dann zur Nullanzeige. „0“ wird blinkend angezeigt. Sollte nicht „0“ angezeigt werden, drücken. Den Wiegehubwagen auf den niedrigsten Punkt sin- ken lassen. Drei Pfeile leuchten auf, wenn der nied- rigste Punkt erreicht ist. -
Seite 14: Nullpunktkorrektur
7.4 Nullpunktkorrektur Wiegehubwagen mit Taste einschalten. Überprüfen, ob die Gabeln des Wiegehubwagens leer sind Wiegehubwagen bis zur Referenzhöhe anheben (siehe Kap. 7, Abb. 1). Zeigt die Anzeige nicht null, mit Anzeige nullstellen 7.5 Tarieren Wägebehälter bis zur Referenzhöhe anheben (siehe Kap. 7, Abb. 1). ... -
Seite 15: Summieren
7.6 Summieren Das Anzeigegerät bietet die Möglichkeit, Wägewerte zu addieren und das Gesamt- gewicht anzuzeigen. Last aufnehmen und auf Referenzhöhe bringen (Beispiel) drücken. Der Wert wird gespeichert und „M“ wird angezeigt. M kg In der Anzeige erscheinen abwechselnd die (Beispiel) fortlaufende Nummer (Anzahl der Wägungen) und das Gesamtgewicht. -
Seite 16: Batteriebetrieb
7.9 Batteriebetrieb Die Spannungsversorgung erfolgt über 2 x 1,5V AA Batterien. Bei normalem Ge- brauch, mit vollen Batterien, kann ca. 1 Jahr gewogen werden. Erscheint in der Anzeige das Batteriesymbol , ist die Kapazität der Batterien bald erschöpft. Sofort Batterien wechseln. Ist die Kapazität der Batterien total erschöpft, schaltet sich die Anzeige automatisch Zur Batterieschonung schaltet sich die Waage nach 3 Minuten ohne Laständerung automatisch ab. -
Seite 17: Fehlermeldungen
8 Fehlermeldungen - O.L. - Das Wiegesystem ist überlastet. Die Last entfernen Err06 Lastzellensignal zu hoch Err07 Lastzellensignal zu niedrig Err12 Kalibrierung gelöscht Err98 Kalibrierungswert muß höher sein als der bisherige Wert Batteriesymbol blinkt: Die Batterie ist fast leer und muß ausgetauscht werden (s. -
Seite 18: Wartung, Instandhaltung, Entsorgung
9 Wartung, Instandhaltung, Entsorgung 9.1 Reinigen Keine aggressiven Reinigungsmittel (Lösungsmittel o.ä.) benutzen, sondern nur ein mit milder Seifenlauge angefeuchtetes Tuch verwenden. Darauf achten , dass keine Flüssigkeit in das Gerät eindringt und mit einem trockenen, weichen Tuch nachrei- ben. 9.2 Wartung, Instandhaltung Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. -
Seite 19: Kleine Pannenhilfe
10 Kleine Pannenhilfe Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden. Hilfe: Störung Mögliche Ursache Die Gewichtsanzeige leuchtet nicht. Die Waage ist nicht eingeschaltet. Die Batterien sind leer Die Gewichtsanzeige ändert sich Luftzug/Luftbewegungen... - Seite 20 Hinweis gemäß Batterieverordnung – BattV QYP 05 (Rev. 1.0) Nur gültig für Deutschland! Im Zusammenhang mit dem Vertrieb von Batterien und Akkus sind wir als Händler gemäß Batterieverordnung verpflichtet, Endverbraucher auf folgendes hinzuweisen: Endverbraucher sind zur Rückgabe gebrauchter Batterien/Akkus gesetzlich ver- pflichtet.
