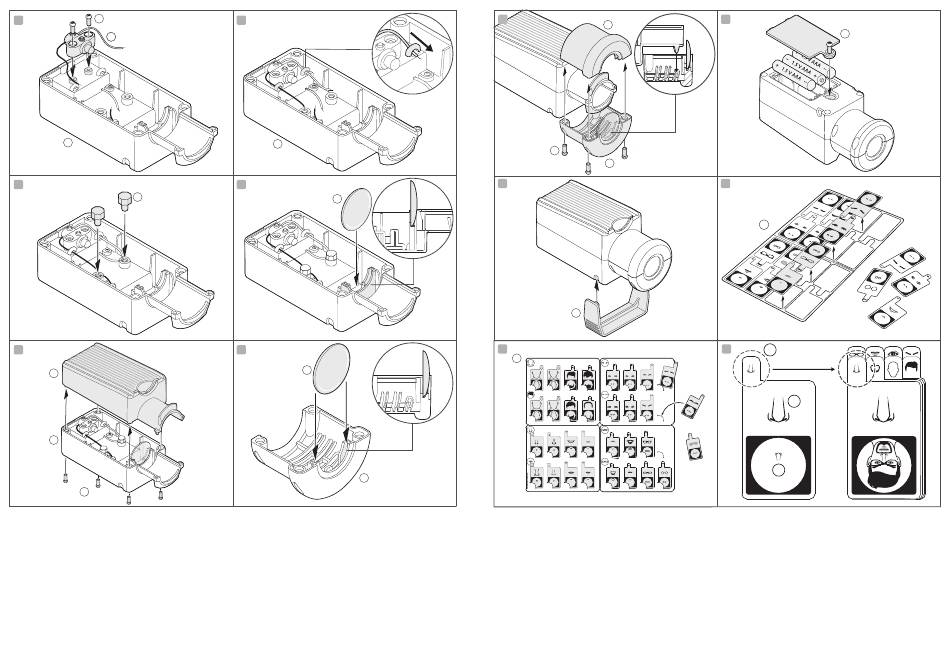

1. Stecke den LED-Halter (Teil H) in das Ende der unteren Gehäusehälfte (Teil B) und befestige ihn mit zwei Schrauben
(Teil L).
2. Führe den roten und den schwarzen Draht vom LED-Halter durch die Ösen auf beiden Seiten der LED.
3. Stecke die beiden roten Drähte in eine der Klemmen. Achte darauf, dass das blanke Metall jedes Drahtes die
Metallklemme berührt, und befestige die Drähte, indem du eine Klemmenkappe (Teil K) in die Metallklemme drückst.
Wiederhole den Vorgang mit den beiden schwarzen Drähten in der anderen Klemme.
4. Setze eine der Linsen (Teil I) in den Schlitz ein. Die gewölbte Fläche ist nach vorne gerichtet.
5. Setze die obere Gehäusehälfte (Teil A) auf die untere Hälfte und befestige sie mit vier Schrauben (Teil L).
6. Setze die zweite Linse (Teil I) in die untere Hälfte des Fokussierrings (Teil E) ein. Achte darauf, dass die gewölbte Fläche
nach vorne zeigt.
2
B
4
I
6
I
E
7
D
L
E
9
J
11
G
41-03468/2 20240305
7. Stecke die obere (Teil D) und die untere Hälfte (Teil E) des Fokussierrings zusammen, sodass das Gewinde des
Gehäuses zwischen ihnen eingeschlossen ist. Prüfe, ob sich der Fokussierring mühelos drehen lässt. Befestige die obere
und untere Hälfte des Fokussierrings mit vier Schrauben aneinander.
8. Legen drei 1,5 V AAA-Batterien in das Batteriefach (Teil F) ein und schraube die Batteriefachabdeckung fest. Achte
darauf, dass die negativen (flachen) Enden der Batterien an den Federn im Fach anliegen. (Anmerkung: Lege die Batterien
erst nach dem Zusammenbauen des Sets ein.)
9. Klemme die Stütze (Teil J) auf den Unterseite des Gehäuses.
10. Entferne die Schutzschicht von den Dias (Teil C). Löse die Dias vorsichtig heraus.
11. Sortiere die Dias in die mitgelieferte Aufbewahrungskarte (Teil G), um sie sicher aufzubewahren. Die Dias sind nach
verschiedenen Gesichtsmerkmalen eingeteilt: Augen, Gesicht mit Ohr, Haare, Nase, Mund, Augenbrauen, Bart und Brille.
Die gleiche Art von Dias sollte in demselben Abschnitt aufbewahrt werden, damit du bei der Verwendung des Identikit-
Projektors leichter verschiedene Dias auswählen kannst.
12. Auf den Registerkarten der einzelnen Dias ist ein kleines Symbol aufgedruckt (C1). Dies dient zur Identifizierung der
Dias, wenn alle Dias gestapelt und in den Diaprojektor eingelegt werden. Auf jedem Dia ist ein vergrößertes
Gesichtsmerkmal aufgedruckt (C2). Dies dient zur Identifizierung des Dias, wenn du die Auswahl triffst. Das eigentliche
Projektionsbild ist das klein aufgedruckte Bild (C3) in dem kreisförmigen Rahmen. (Es ist klein und umgekehrt, da die
Linsen im Projektor es vergrößern und in die richtige Größe und Position zurückbringen).
