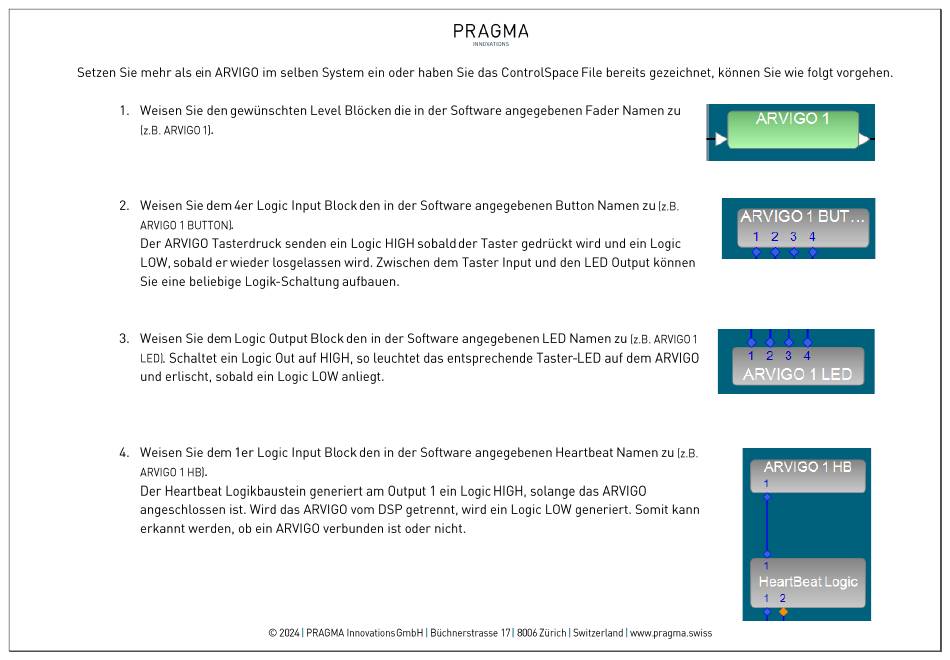

Setzen Sie mehr als ein ARVIGO im selben System ein Oder haben Sie das ControlSpace File bereits gezeichnet, können Sie wie folgt vorgehen.
1.
Weisen Sie den gewünschten Level Blöcken die in der Software angegebenen Fader Namen zu
(Z.B. ARVIGO 1).
2.
Weisen Sie dem 4er Logic Input Block den in der Software angegebenen Button Namen zu (Z.B.
ARVIGO 1 BUTTON).
Der ARVIGO Tasterdruck senden ein Logic HIGH sobald der Taster gedrückt Wird und ein Logic
LOW, sobald er wieder losgelassen wird. Zwischen dem Taster Input und den LED Output können
Sie eine beliebige Logik-Schaltung aufbauen.
3.
Weisen Sie dem Logic Output Block den in der Software angegebenen
LED).Schaltet ein Logic Out auf HIGH, so Leuchtet das entsprechende Taster-LED auf dem ARVIGO
und erlischt, sobald ein Logic LOW anliegt.
4.
Weisen Sie dem ler Logic Input Block den in der Software angegebenen Heartbeat Namen zu (Z.B.
ARVIGO 1 HB).
Der Heartbeat Logikbaustein generiert am Output 1 ein Logic HIGH, solange das ARVIGO
angeschlossen ist. Wird das ARVIGO vom DSP getrennt, Wird ein Logic LOW generiert. Somit kann
erkannt
werden,
0b ein ARVIGO verbunden
ist Oder nicht.
