TOOLCRAFT 3156513 Bedienungsanleitung

Bedienungsanleitung
Digitaler Winkelmesser
Best.-Nr. 3156513
1 Herunterladen von Bedienungsanleitungen
Verwenden Sie den Link www.conrad.com/downloads
die komplette Bedienungsanleitung herunterzuladen (oder neue/aktuelle Versionen, wenn
verfügbar). Folgen Sie den Anweisungen auf der Webseite.
2 Bestimmungsgemäße Verwendung
Bei diesem Produkt handelt es sich um einen digitalen Winkelmesser mit Wasserwaage, der
dank integrierter Magnete an geeigneten Oberflächen befestigt werden kann. Verwenden
Sie das Produkt, um:
■
Winkel zu messen;
■
relative Winkel zu überprüfen;
■
Oberflächen auf ihre Ebenheit zu überprüfen.
Hinweis:
Das Produkt erfüllt die Anforderungen an die Schutzart IP54 und ist somit gegen schädi-
gende Mengen Staub und das Eindringen von Spritzwasser aus jeglicher Richtung ge-
schützt. Nicht in Wasser eintauchen.
Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.
Aus Sicherheits- und Zulassungsgründen dürfen Sie dieses Produkt nicht umbauen und/
oder verändern.
Falls Sie das Produkt für andere als die zuvor genannten Zwecke verwenden, könnte das
Produkt beschädigt werden.
Unsachgemäßer Gebrauch kann zu Kurzschluss, Feuer oder anderen Gefährdungen führen.
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf.
Geben Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweili-
gen Inhaber. Alle Rechte vorbehalten.
3 Lieferumfang
■
Produkt
■
Aufbewahrungstasche
4 Symbole in dieser Bedienungsanleitung
Dieses Symbol warnt vor Gefahren, die Verletzungen nach sich ziehen können.
Lesen Sie sich den Hinweis aufmerksam durch.
Das Pfeilsymbol weist auf besondere Informationen und auf Ratschläge zur Be-
dienung hin.
5 Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie
insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungs-
anleitung enthaltenen Sicherheitshinweise und Informationen für einen ord-
nungsgemäßen Gebrauch nicht beachten, übernehmen wir keine Haftung
für daraus resultierende Verletzungen oder Sachschäden. Darüber hinaus
erlischt in solchen Fällen die Gewährleistung/Garantie.
5.1 Allgemein
■
Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
■
Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Dieses könnte für Kinder zu
einem gefährlichen Spielzeug werden.
■
Falls Sie Fragen haben, die mit diesem Dokument nicht beantwortet werden können,
wenden Sie sich an unseren technischen Kundendienst oder an sonstiges Fachpersonal.
■
Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem
Fachmann bzw. einer Fachwerkstatt durchführen.
5.2 Handhabung
■
Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder das Herunterfallen
aus geringer Höhe können das Produkt beschädigen.
5.3 Betriebsumgebung
■
Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
■
Schützen Sie das Produkt vor extremen Temperaturen, starken Stößen, brennbaren Ga-
sen, Dämpfen und Lösungsmitteln.
■
Schützen Sie das Produkt vor direkter Sonneneinstrahlung.
1
(oder scannen Sie den QR-Code), um
■
Bedienungsanleitung
5.4 Bedienung
■
Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicher-
heit oder den Anschluss des Gerätes haben.
■
Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb
und schützen Sie es vor unbeabsichtigter Verwendung. Sehen Sie UNBEDINGT davon
ab, das Produkt selbst zu reparieren. Der sichere Betrieb ist nicht mehr gewährleistet,
wenn das Produkt:
– sichtbare Schäden aufweist,
– nicht mehr ordnungsgemäß funktioniert,
– über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert
wurde oder
– erheblichen Transportbelastungen ausgesetzt wurde.
5.5 Batterien
■
Beachten Sie beim Einlegen der Batterien die richtige Polarität.
■
Entfernen Sie die Batterien aus dem Produkt, wenn dieses für längere Zeit nicht benutzt
wird, um Schäden durch Auslaufen der Batterien zu vermeiden. Auslaufende oder be-
schädigte Batterien können bei Kontakt mit der Haut ätzende Verbrennungen verursa-
chen. Tragen Sie deshalb entsprechende Schutzhandschuhe bei der Handhabung be-
schädigter Batterien.
■
Batterien müssen für Kinder unzugänglich aufbewahrt werden. Lassen Sie Batterien
nicht herumliegen, da die Gefahr besteht, dass diese von Kindern oder Haustieren ver-
schluckt werden.
■
Beim Austausch müssen alle Batterien gleichzeitig ersetzt werden. Die gleichzeitige Ver-
wendung alter und neuer Batterien im Produkt kann zu einem Auslaufen der Batterien
führen und das Produkt beschädigen.
■
Batterien dürfen nicht demontiert, kurzgeschlossen oder ins Feuer geworfen werden.
Niemals nicht wiederaufladbare Batterien aufladen. Es besteht Explosionsgefahr!

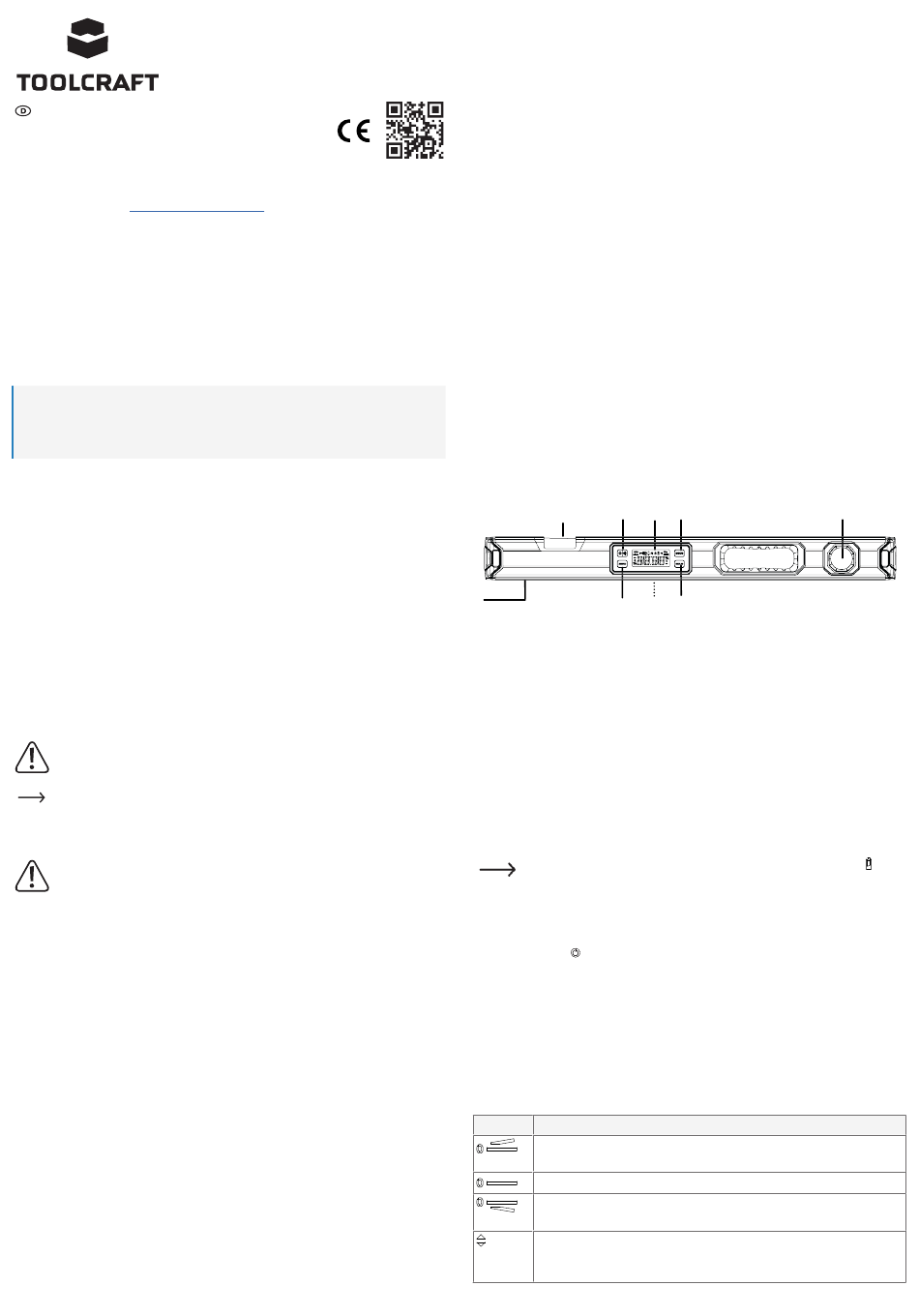

6 Produktübersicht
2
1
6
7
1 Libelle
3 Display
5 Libelle
7 ZERO-Taste
9 HOLD-Taste
7 Einsetzen/Ersetzen der Batterien
1. Lösen Sie die Schrauben des Batteriefachs und nehmen Sie die Abdeckung ab.
2. Setzen Sie dann unter Beachtung der im Batteriefach abgebildeten Polarität zwei 1,5-V-
Batterien des Typs AAA ein.
3. Bringen Sie die Abdeckung anschließend wieder an.
Erscheint im Display das Symbol für eine zu niedrige Batteriespannung [ ], sind
die aufgebrauchten Batterien durch neue zu ersetzen.
8 Bedienung
8.1 Ein-/Ausschalten
Halten Sie die Taste gedrückt, um das Produkt ein- bzw. auszuschalten.
8.2 Messen von Winkeln
■
Das Gerät muss beim Messen rechtwinklig zur Messoberfläche stehen.
■
Schalten Sie das Gerät ein und legen Sie die Unterseite des Winkelmessers auf die zu
messende Fläche. Der Sockel hat einen Magneten, der an ferromagnetischen Oberflä-
chen haftet.
■
Die rechte Seite des Winkelmessers ist die Bezugskante.
■
Um beste Ergebnisse zu erzielen und konsistente Messungen zu gewährleisten, verwen-
den Sie immer die Unterseite des Winkelmessers als Referenzoberfläche.
Symbol Beschreibung
Zeigt die Steigung (den gemessenen Neigungswinkel) der sich in horizontaler
oder vertikaler Ausrichtung zum Prüfgerät befindlichen Oberfläche an.
Zeigt an, dass die Oberfläche genau horizontal oder vertikal ist.
Zeigt das Gefälle (den gemessenen Neigungswinkel) der sich in horizontaler
oder vertikaler Ausrichtung zum Prüfgerät befindlichen Oberfläche an.
Die Pfeile weisen darauf hin, zu welcher Seite der Winkelmesser/die Fläche
geneigt werden muss, um ihn/sie in die Waagerechte oder Senkrechte zu
bringen.
3 4
9
8
2 Taste für Einschalten/Ton
4 MODE-Taste
6 Messoberfläche
8 Batterie-/Akkufach (auf der Rücksei-
te)
5
