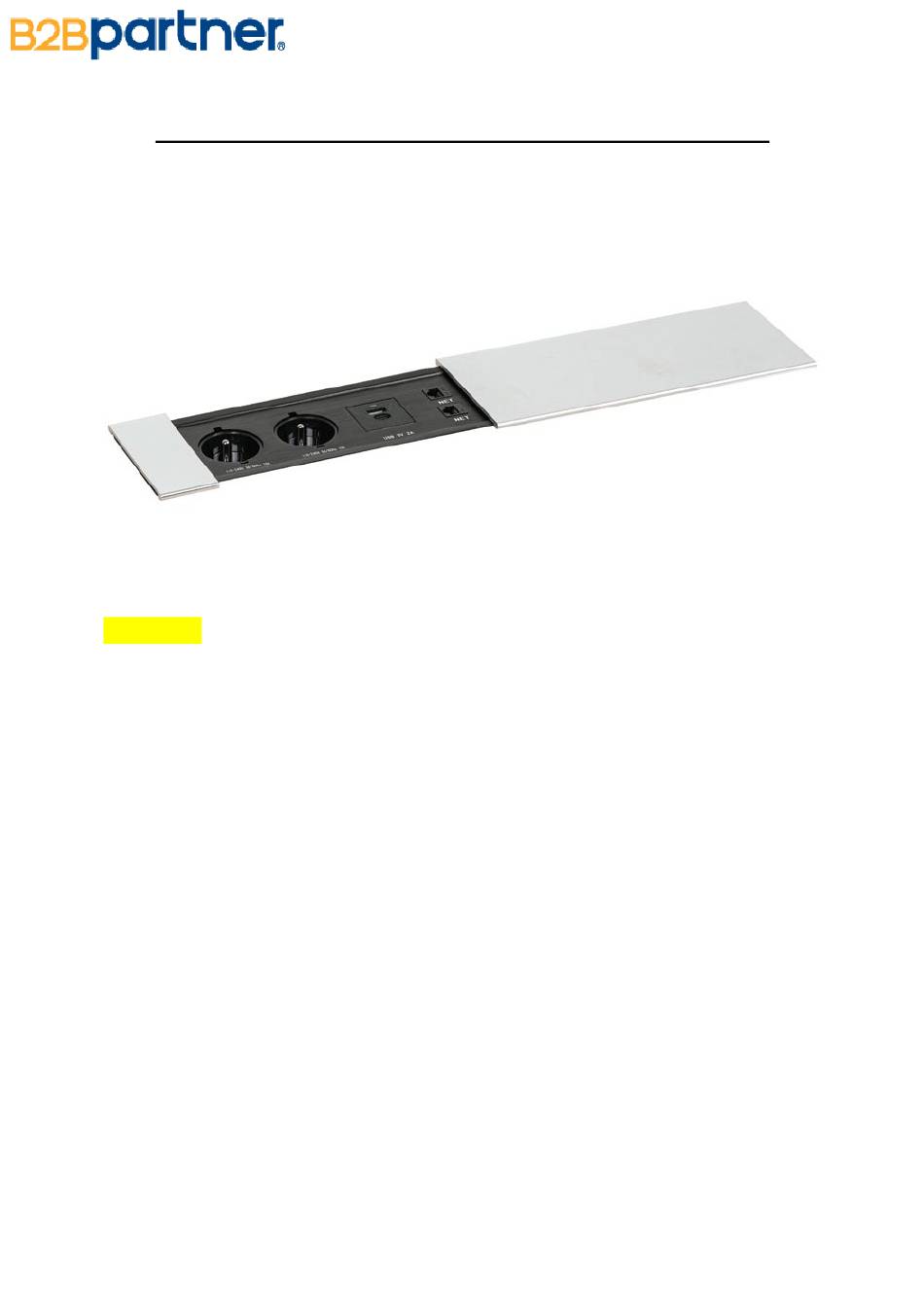

Steckdosenbox
MONTAGE- UND GEBRAUCHSANWEISUNG
MONTAGE
- Lieferung zusammen mit einem Besprechungstisch
o Wird die Box zusammen mit einem Besprechungstisch (SQUARE,
INFINITY, INVITATION) geliefert, ist für den festen Sitz der Box bereits
eine passgenaue Bohrung in der Tischplatte angebracht
o Die Box muss in die vorbereitete Öffnung nur leicht eingesetzt
werden
- Lieferung separat ohne Besprechungstisch
o Im Falle der Lieferung einer Box ohne Besprechungstisch ist es
notwendig, ein Loch in die betrachtete Platte mit den folgenden
Abmessungen zu bohren: 270 mm x 72 mm
STECKDOSENBOX – TYP IV
Verwandte Anleitungen für B2Bpartner IV
Inhaltszusammenfassung für B2Bpartner IV
- Seite 1 MONTAGE- UND GEBRAUCHSANWEISUNG STECKDOSENBOX – TYP IV MONTAGE - Lieferung zusammen mit einem Besprechungstisch o Wird die Box zusammen mit einem Besprechungstisch (SQUARE, INFINITY, INVITATION) geliefert, ist für den festen Sitz der Box bereits eine passgenaue Bohrung in der Tischplatte angebracht o Die Box muss in die vorbereitete Öffnung nur leicht eingesetzt...
- Seite 2 Die Steckdose wird auch mit 4 kleinen Holzschrauben zur weiteren Befestigung der Box geliefert, die aber nicht verwendet werden müssen, wenn die Lochgröße von 270 x 72 mm eingehalten wird! Wenn die Steckdose noch verstärkt werden muss, ist das folgende Installationsverfahren zu befolgen: - Lösen Sie die beiden Schrauben auf jeder Seite, die die untere Seite und die Oberseite der Box von der Unterseite her verbinden...
- Seite 3 VERWENDUNG Damit alle Komponenten der Box voll funktionsfähig sind, muss das Netzkabel, das aus der Unterseite der Box herausgeführt wird, an eine Steckdose mit Stromanschluss angeschlossen werden. Inhalt der Box DRAUFSICHT UNTERSICHT Steckdose TYP E ("Französische") 2x – Dieser Typ von geerdeter Steckdose wird als E bezeichnet, ist aber auch als „Französische Steckdose“...
- Seite 4 Ethernet-Port (RJ-45) 2x – Port zum Anschluss eines Ethernet-Netzwerkkabels und zur Herstellung einer Netzwerk- oder Telefonverbindung zwischen einem aktiven Netzwerkgerät (Router, Switch) oder einer Netzwerkdose auf der einen Seite und einem Endgerät (z. B. Laptop oder PC) auf der anderen Seite. Um die Funktionalität zu gewährleisten, ist es notwendig, ein Ethernet-Kabel (nicht im Lieferumfang enthalten) von diesem Anschluss zum Endgerät zu führen und gleichzeitig ein Ethernet-Kabel von der Unterseite der Box zum...
