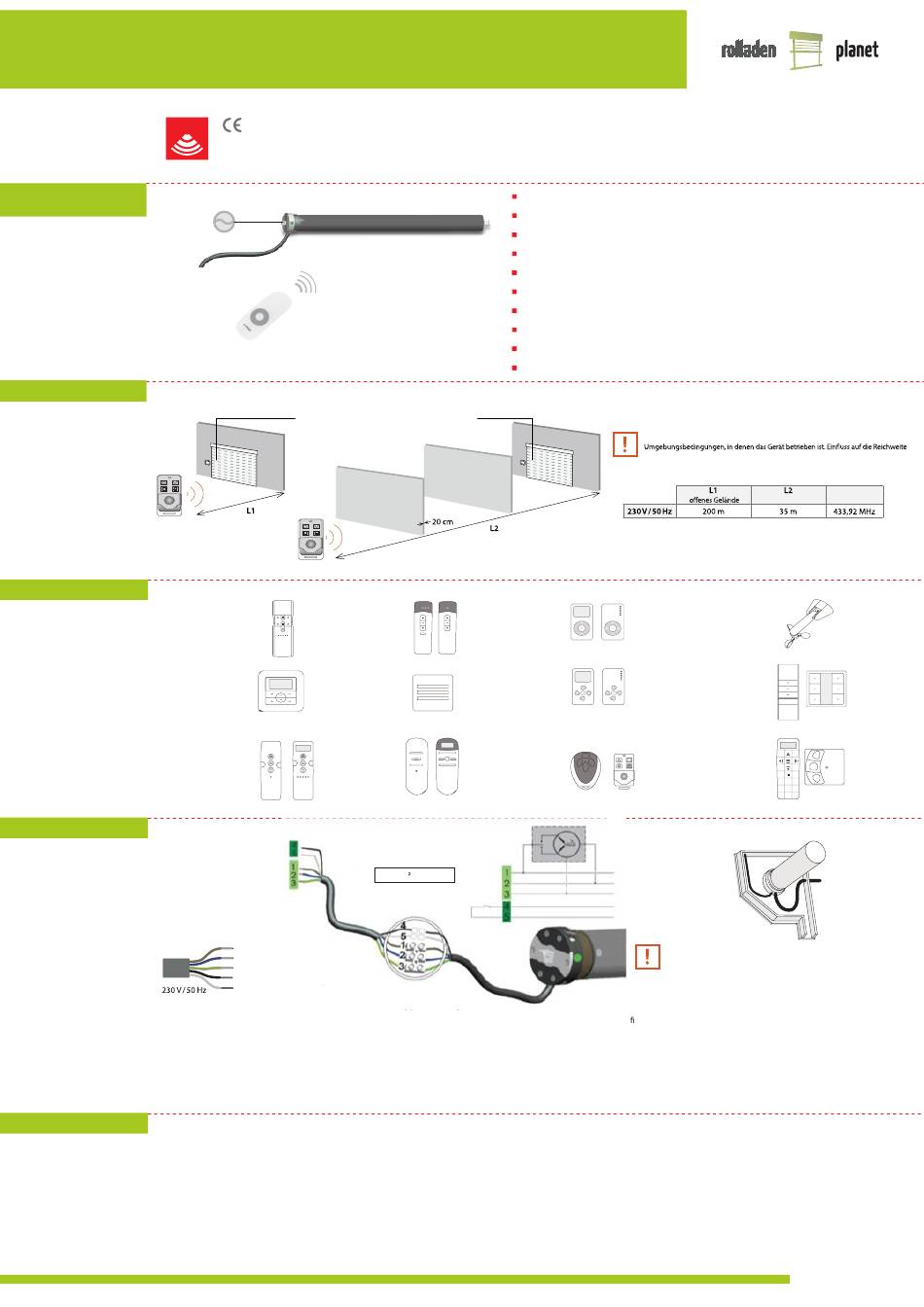

Rolladen Planet ROLLUS Kurzanleitung

ROLLUS – Funk Rohrmotor mit Hinderniserkennung
433 MHz
TECHNISCHE
DATEN
230V / 50Hz
REICHWEITE
FERNBEDIENUNGEN
MONTAGE
Die Montage soll von dem dazu berechtigten Personal durchgeführt werden. Das Personal soll die entsprechenden Zerti kate haben. Das Gerät ist zur Montage im Innenraum vorgesehen. Das
Gerät soll richtig nach den auf dem Gebiet des Europäischen Union geltenden Vorschriften und Normen montiert werden. Leitungen, die Empfänger der elektrischen Energie mit Stromquelle
verbinden, müssen vor Folgen der Überlastungen oder Kurzschlusse gesichert werden. Dazu dienen Sicherungseinrichtungen, die automatisch Stromversorgung ausschalten falls
Überlastungen oder Kurzschlusse auftreten. Das Gerät soll mit getrennter Linie mit Sicherung von schneller Reaktion (z.B. WTS, S-Kl.B) gespeist werden. Falls Zeitsicherungen (Kl. C oder D)
angewendet werden, kann dies zum Verlieren der Ansprüche aus der Gewährleistung führen. Zum Anschließen der Einrichtung an die Stromquelle und an den Empfänger müssen Leitungen
mit angemessenem Querschnitt angewendet werden. Bei der Auswahl langwierige Belastbarkeit der Leitungen beim Gleich- oder Wechselstrom berücksichtigen.
PROGRAMMIERUNG
Vor der Programmierung des ersten Senders muss der Antrieb in Programmiermodus versetzt werden. Der Programmiermodus startet mit dem Anschluss der Betriebsspannung, aber soweit es
möglich ist, ist es empfehlenswert die Programmiermodus durch die Betätigung der Programmiertaste auf dem Antriebskopf aufzurufen (nach dem Anschluss der Betriebsspannung).Nach
Ausführung der oben genannten Schritte kann der Antrieb wie folgt reagieren:
1. entweder macht der Antrieb zwei kurze Auf-Ab-Bewegungen - dies bedeutet, dass die programmierten Sender im Gerät gespeichert sind,
2. oder gibt den einzelnen Ton hervor - dies bedeutet, dass der Speicher leer ist.
Wenn das Intervall zwischen jeweiliger Betätigung der Tasten während Programmierung des Antriebs über 10 Sekunden liegt, führt es zu automatischer Beendung des Programmiermodus ohne
Änderungen zu speichern.
Nach der Programmierung des ersten Senders Kompatibilität der Antriebsrichtungen prüfen.Wenn Arbeitsrichtungen falsch sind (wenn sie mit Befehlen der Fernbedienung nicht übereinstim-
men), können sie auf zwei Arten geändert werden:1. Bei der Programmierung des ersten Senders2. Mit der Programmiertaste auf dem Antriebskopf.
Beide Methoden werden nachfolgend beschrieben.
Betrieb aller Geräte auf der Frequenz 433 MHz ± 10 kHz. Alle Geräte sind so konzipiert, mit 230V/50Hz
Betriebsspannung zu arbeiten. Version Nr. A/00
DC305
Ferngesteuerter Rolladen mit Motor
TALIO PIANO
AURA CAMELEO
BESH NEMO
5x1,5mm (230V/50Hz)
1 braun = Phasenleitung
2 blau = Nullleiter
3 grün / braun = Erdleiter
4 schwarz = potentialfreie Steuerung
5 weiß = potentialfreie Steuerung
Impulsschalter soll an Leitungen 4 und 5 angeschlossen werden.
Speisespannung 230V/50Hz
Integrierter Funkempfänger (bis zu 20 Sender)
Statusanzeige des Empfängerspeichers
Endlagen automatisch und manuell einstellbar
Anschlussoption des Tastenschalters (Impulsschalters)
Eingebaute Programmiertaste
Option der Impulssteuerung
Option der Einstellung der dritten Endlage
Störungserkennung bei der Verwendung von „weichen" Gehängen
Option der Endlagenaktualisierung
Die vom Hersteller angegebene Reichweite ist eine Variable und steht im Verhältnis mit
haben u.a. solche Faktoren, wie Gebäudekonstruktion und Signalstörungen,
die durch andere Einrichtungen generiert werden.
ATMOSPHARISHE
MELODY
SENSOREN
VENTO MAGNETIC
PORTA
SHAKKI
SKIDA
Befestigungsart von Speiseleitung und Antenne
Optimale Montageabstänge
1.
2.
3.
Arbeitsfrequenz
in Räumen des Systems
Mindestabstand vom Empf ä nger zum Grund>1,5m
Mindestabstand vom Empf ä nger zur Decke und zu den
W ä nden>0,3m
Mindestabstand zwischen Empf ä ngern>0,2m
