W+W SQUARE-LED-AB-600 Montageanleitung

Montageanleitung SQUARE-LED-AB-600
Bestimmungsgemäße Verwendung: Das System SQUARE-LED-AB ist ausschließlich mit 24V Gleichspannung zu betreiben.
Lieferumfang Art. Nr. 020328 / 020329 / 020330 je
1x SQUARE-LED-AB-600-w / -nw / -ww bestehend aus:
1x Lampe inkl. LED-Treiber, Leuchtmittel
1x Montageplatte
1x Schaltnetzteil 24V, 2A
1x Befestigungsset im Folienbeutel
1x Montageanleitung
(Bei Verwendung eines selbstgestellten Netzteiles kann keine Gewährleistung auf die Sicherheit
und die korrekte Funktion der LED Lampen gegeben werden.)
Das mitgelieferte Netzteil ist immer nur für 1 Lampe geeignet (bitte elektrische Leistungsaufnahme beachten).
Der zweite Steckplatz am Netzteil ist ausschließlich für die Beschaltung mit einem Dimmer vorgesehen.
!
Die Montage darf nur durch sachkundige Personen* erfolgen.
Bei der Montage sind alle entsprechenden Sicherheitsvorschriften und die erforderlichen Sicherheitsmaßnahmen für die
Aufzug- und Elektromontage zu beachten.
Funktionstest:
Prüfen Sie die Lampe vor der Montage auf Funktion. Schließen Sie dazu die mitgelieferten Schaltnetzteile an 230V AC an und verbinden Sie die
Vorschaltelektroniken der Lampe mit den Netzteilen.
Die Schaltnetzteile sollten immer auf dem Kabinendach und nicht in einer Zwischendecke untergebracht werden.
Zwischendecken müssen demontiert werden, um die Lampe installieren zu können.

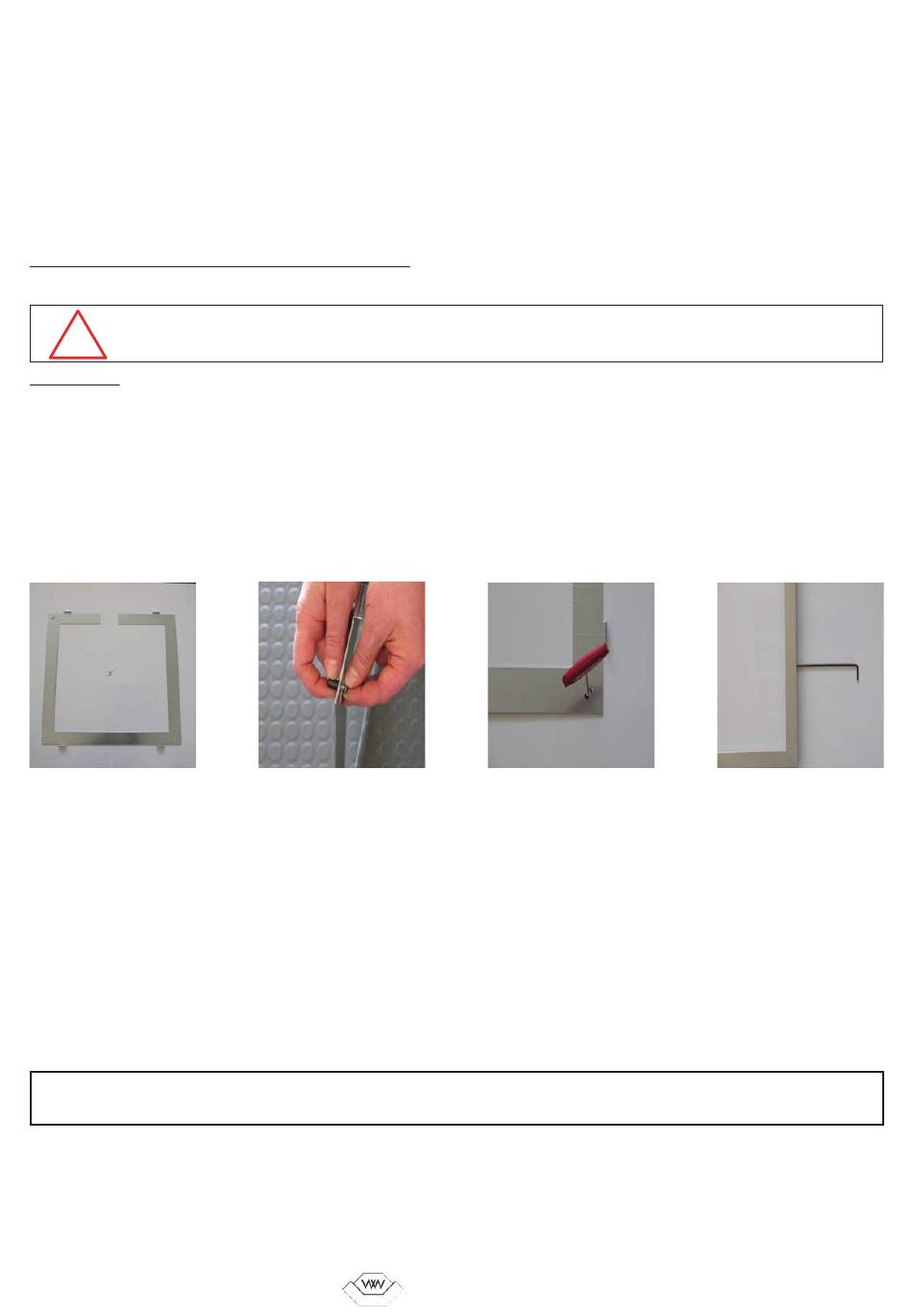

Halten Sie das Montageblech an die Decke. Markieren Sie die 6 Bohrungen in den Ecken des Montagebleches und zusätzlich eine Bohrung, durch
die die Vorschaltelektroniken der Lampe geführt werden, in der Mitte des Bleches (Bild 1).
Die Bohrungen in den Ecken des Montagebleches müssen 8mm sein, die Bohrung für die Vorschaltelektroniken muß mind. 51mm sein.
Bei Zwischendecken muss mittig über der Bohrung für die Vorschaltelektroniken eine weitere Bohrung von 12mm in dem Kabinendach vorgesehen
werden. Durch diese Bohrung werden die Steckverbindungen der Schaltnetzteile geführt, und später mit den Vorschaltelektroniken der Lampe
verbunden.
1
Führen Sie die Stecker der Netzteile von oben durch die 12mm Bohrung durch das Kabinendach. Stecken Sie die mitgelieferten Schrauben M4x20
in das Montageblech. Schrauben Sie von der anderen Seite des Bleches die mitgelieferten Blindmuttern locker auf die Schrauben (Bild 2). Befesti-
gen Sie jetzt das Montageblech an der Decke. Richten Sie das Montageblech an der Decke aus (Bild 3). Führen Sie die Vorschaltelektroniken der
Lampe durch das mittige Loch und befestigen Sie die Lampe an dem Montageblech, indem Sie die mitgelieferten Inbus-Schrauben M3x5 seitlich in
der Lampe einschrauben (Bild 4). Verbinden Sie die Stecker von Schaltnetzteilen und Vorschaltelektroniken bevor Sie die Zwischendecke wieder
montieren.
Schließen Sie die Schaltnetzteile an 230V AC an.
Austausch einer Lampe:
Lösen Sie die Schrauben in den Seiten der Lampe, die die Lampe mit dem Montageblech verbinden. Nehmen Sie die Lampe vorsichtig herunter,
bis Sie an die Vorschaltelektroniken herankommen.Trennen Sie die Steckverbindungen zwischen Vorschaltelektroniken und Schaltnetzteilen.
Bauen Sie die neue Lampe wie oben beschrieben ein.
Bei mehreren Lampen in einer Decke kann aus technischen Gründen die Lichtfarbe der Lampen leicht variieren.
*sachkundige Person (gem. EN81-20):
Person, die entsprechend ausgebildet ist und die auf Kenntnissen und Erfahrungen beruhende Sachkunde besitzt sowie mit den erforderlichen Anweisungen
ausgestattet ist, um die geforderten Tätigkeiten zur Wartung oder Prüfung des Aufzugs oder die Befreiung von Benutzern sicher ausführen zu können.
