Paso 4 Gestión de los cables
1. Gestión del cable de conexión tipo C
Dirija el cable de conexión tipo C a lo largo del
pilar A, en la parte superior del parabrisas hacia
el dispositivo principal.
Puede utilizar la barra de palanca de cableado
para ocultar el cable debajo del revestimiento
del techo del vehículo y la junta de goma a lo
largo del pilar A.
2. Gestión del kit de cableado
Dirija el juego de cables a lo largo del hueco
entre el centro de la consola y el pilar A hasta la
caja de fusibles.
Si el kit de cableado es muy largo, átelo, pero no
lo corte. Cortar el kit de cableado afectará a la
potencia y a la señal ACC del dispositivo principal.

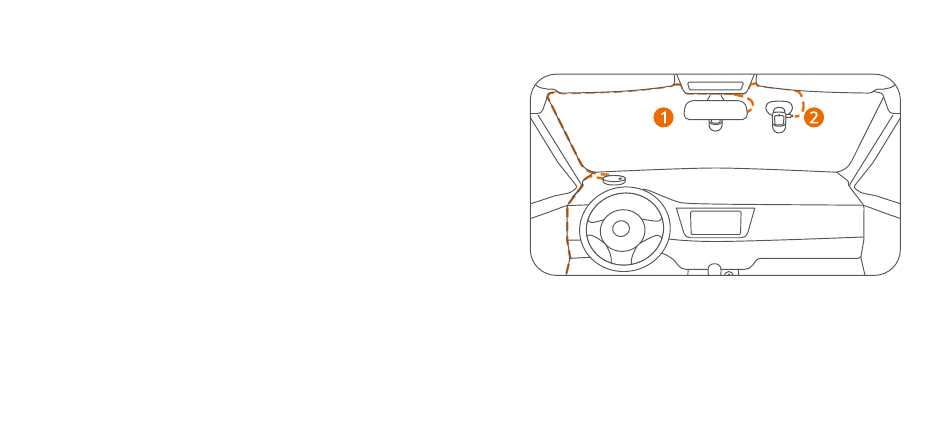

Nota: la ubicación de la caja de fusibles y la posición
de montaje recomendada (posición 1 ó 2) del
dispositivo principal puede variar de un vehículo a
otro. Emplee un técnico profesional para el montaje
de acuerdo con las condiciones del vehículo. La
ilustración sirve únicamente como referencia.
