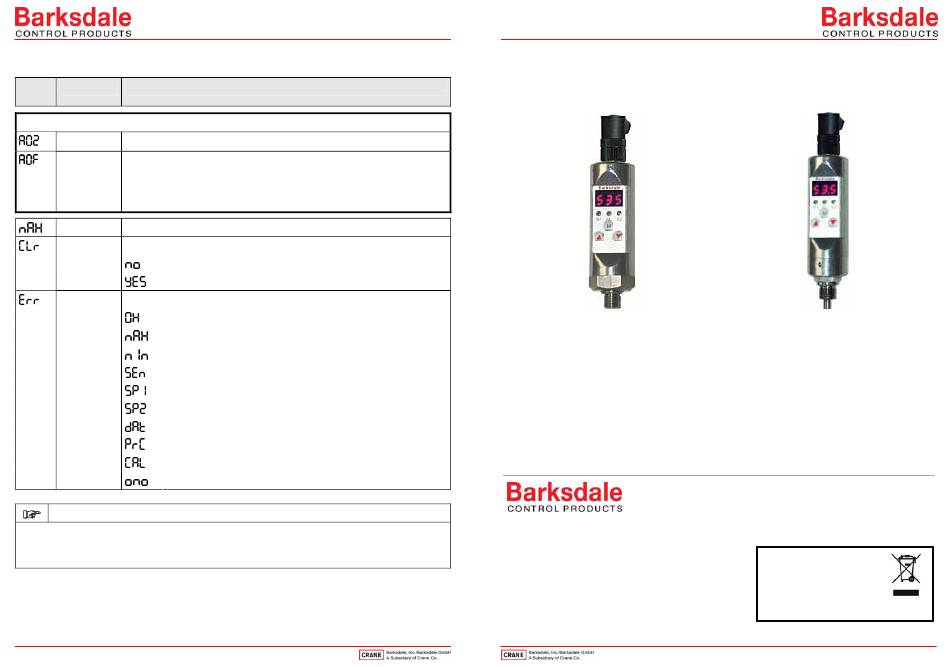

Barksdale Switch 2000 Betriebsanleitung
2fach-druckschalter/temperaturschalter
Dialog Benutzerebene (Fortsetzung)
Dialog-
Wert
Funktion/Beschreibung
punkt
Nur bei Geräten mit Analogausgang:
0 ... xxx
Skalierung des Analogausgangs-Anfangswert (z.B. 0 bar = 4 mA)
*
0 ... xxx
Skalierung des Analogausgangs-Endwert (z.B. 400 bar = 20 mA)
*
(Startwert des Ausgangssignals entspricht immer dem Anzeigeanfangswert,
d.h. z.B. 0 bar = 4 mA),
max. Turn-Down 4 : 1, d.h. bei Werten unter 25% des Messbereiches wird der
Analogausgang abgeschaltet.
0 ... xxx
Anzeige des Spitzenwertes „Max" (xxx:= max. 125% v.M.E.)
Löschen des Maximalwertspeichers
= keine Löschung
= Löschung des Wertes
Fehlermeldungen:
= kein Fehler
= positive MB-Überschreitung
= negative MB-Überschreitung
= Sensorfehler
= Fehler Schaltausgang 1
= Fehler Schaltausgang 2
= Datenfehler (EEProm)
= Prozessorfehler
= Kalibrierungsfehler
= Fehler Analog Out
HINWEIS
Beim Wechseln der Einheiten müssen die Parameter für Schaltpunkte und Analogausgang manuell
aktualisiert werden.
* Ein Blinken des mittleren Segmentes signalisiert einen negativen Einstellwert.
8
Betriebsanleitung
2fach-Druckschalter Switch 2000
2fach-Temperaturschalter TempSwitch 2000
1
Bestimmungsgemäße Verwendung ............................................................................. 2
2
Sicherheitsvorschriften ................................................................................................. 2
3
Normen und Standards ................................................................................................. 3
4
Gewährleistung/Garantie .............................................................................................. 3
5
Montage/Inbetriebnahme .............................................................................................. 3
6
Wartung/Reinigung ........................................................................................................ 4
7
Technische Daten .......................................................................................................... 5
8
Bedienung ...................................................................................................................... 6
9
Programmierung ............................................................................................................ 6
10
Dialog Benutzerebene Switch 2000/TempSwitch 2000 .............................................. 7
Barksdale GmbH
Dorn-Assenheimer Straße 27
D-61203 Reichelsheim
Tel.:
+49 (6035) 949-0
Fax:
+49 (6035) 949-111 und 949-113
eMail:
info@barksdale.de
Internet: www.barksdale.de
Art.-Nr.: 923-1092
Index N, 24.03.2010
Software-Version: ab V 2.1
Technische Änderungen vorbehalten!
1
